3. Připojení diagnostického přístroje
pro motory STIHL

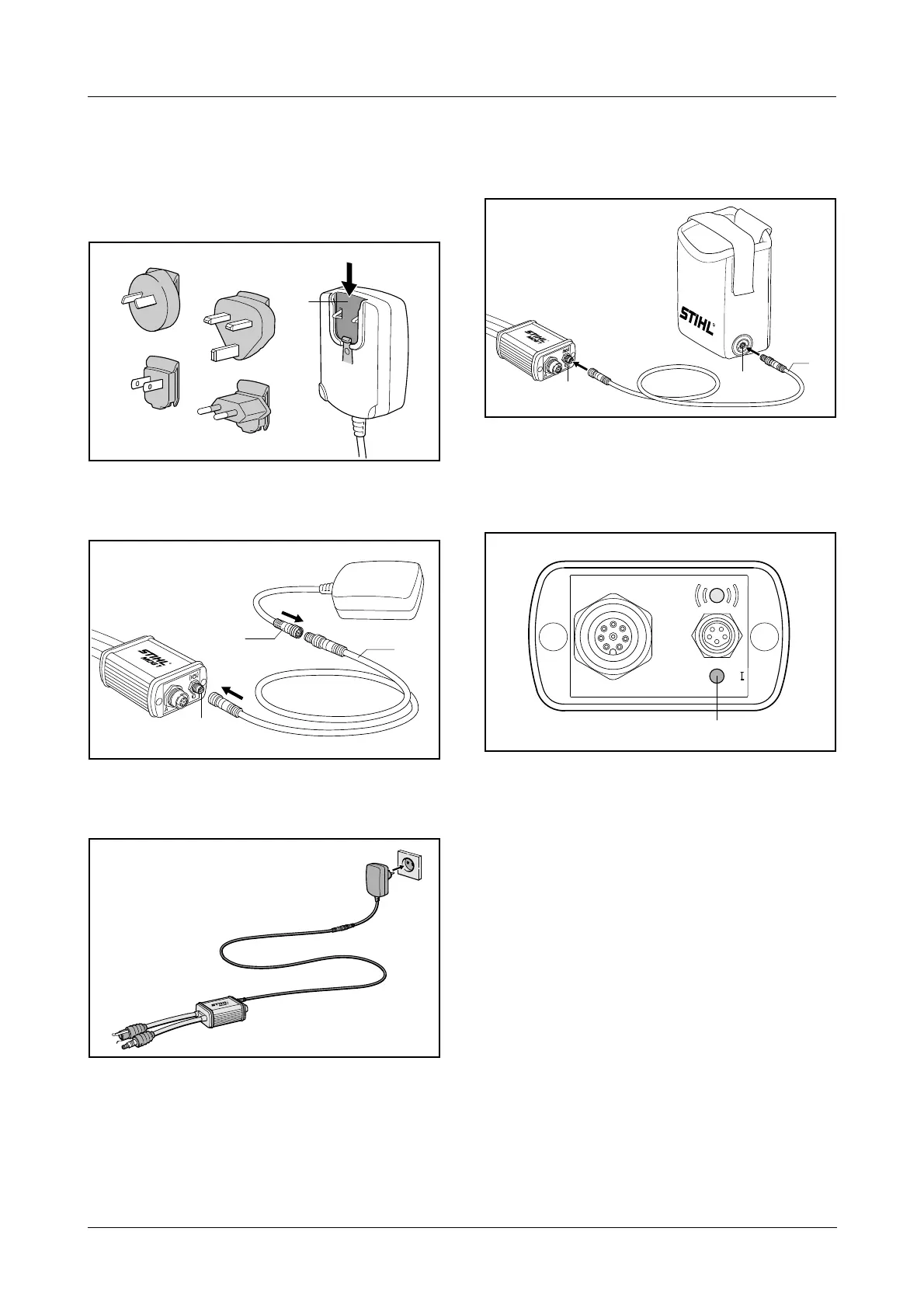

3.1 Na zásuvku
. Zvolit vhodný adaptér síťové zástrčky a vsunout
ho do vybrání (1) síťového napáječe – adaptér
se musí slyšitelně zaaretovat.
. Připojovací kabel (1) se zástrčkou (B) přístroje
MDG 1 a zdířku (2) síťového napáječe spojit a
zástrčná spojení sešroubovat.
. Síťový napáječ zastrčit do zásuvky.
3.2 Na akumulátorový adaptér diagnostického
přístroje STIHL AAD 1
. Připojovací kabel (1) se zástrčkou (B) přístroje
MDG 1 a zdířku (2) přístroje AAD 1 spojit a
zástrčná spojení sešroubovat.
3.3 Detekční test
Po připojení MDG 1 na napájení proudem se spustí
detekční test – světelná dioda (1) svítí trvale zeleně:
detekční test je ukončen.
1
5901BB005 KN
1
2
B
590BB006 KN
5901BB002 KN
1
B
590BB017 KN
2
B
1
A
0/
5901BB007 KN
