3. STIHL motordiagnoseapparaat
aansluiten

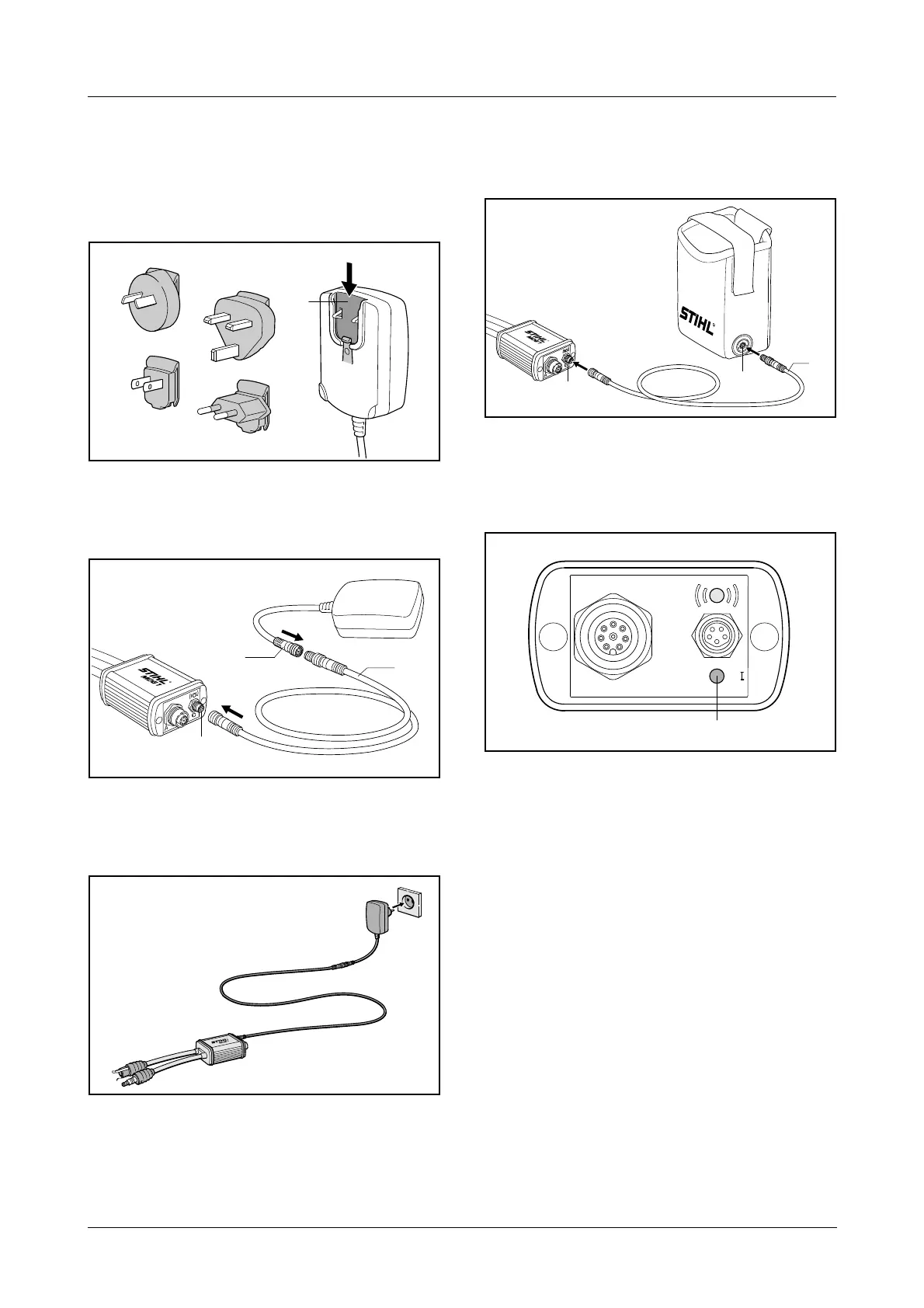

3.1 Op een contactdoos
. Passende netstekeradapter selecteren en in de
uitsparing (1) van het voedingsapparaat
schuiven – de adapter moet hoorbaar
vastklikken
. Aansluitkabel (1) met de steker (B) van de het
MDG 1 aansluiten op de stekerbus (2) van het
voedingsapparaat en de stekerverbindingen
vastschroeven
. Het netvoedingsapparaat in de contactdoos
steken
3.2 In de accu-adapter van het
diagnoseapparaat STIHL AAD 1
. Aansluitkabel (1) met de steker (B) van het
MDG 1 aansluiten op de stekerbus (2) van het
AAD 1 en de stekerverbindingen vastschroeven
3.3 Zelftest
Na het aansluiten van het MDG 1 op de voeding
vindt een automatische controle plaats – de led (1)
brandt continu groen: de automatische controle is
beëindigd.
