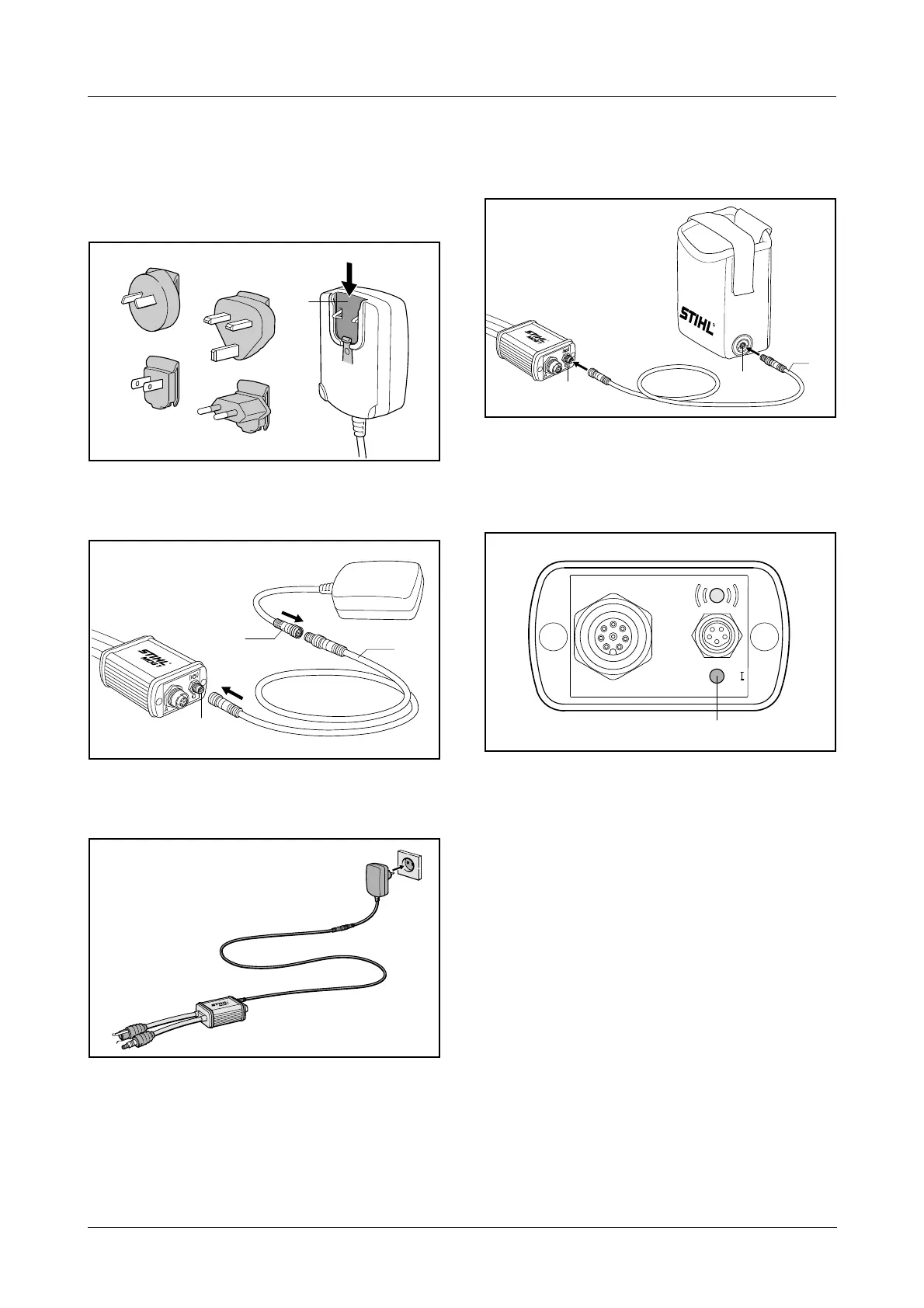

3. STIHL Motora diagnostikas ierīces
pieslēgšana
3.1 Pie kontaktligzdas
. Izvēlieties adapteru un iebīdiet to barošanas
bloka turētājā (1) – adapteram dzirdami
jānofiksējas.
. Savienojiet pieslēguma vadu(1) ar
MDG1spraudni(B) un barošanas bloka
ligzdu(2), un saskrūvējiet spraudsavienojumu.
. Iespraudiet barošanas bloku kontaktligzdā.
3.2 Pie diagnostikas ierīces STIHL AAD 1
akumulatora adaptera
. Savienojiet pieslēguma vadu(1) ar 1
spraudni(B) un AAD 1 ligzdu(2), un
saskrūvējiet spraudsavienojumu.
3.3 Paštests
Pēc MDG1 pievienošanas sprieguma avotam
notiek paštestēšana – kad gaismas diode(1)
konstanti deg zaļā krāsā: paštestēšana ir pabeigta..
1
5901BB005 KN
1
2
B
590BB006 KN
5901BB002 KN
1
B
590BB017 KN
2
B
1
A
0/
5901BB007 KN
