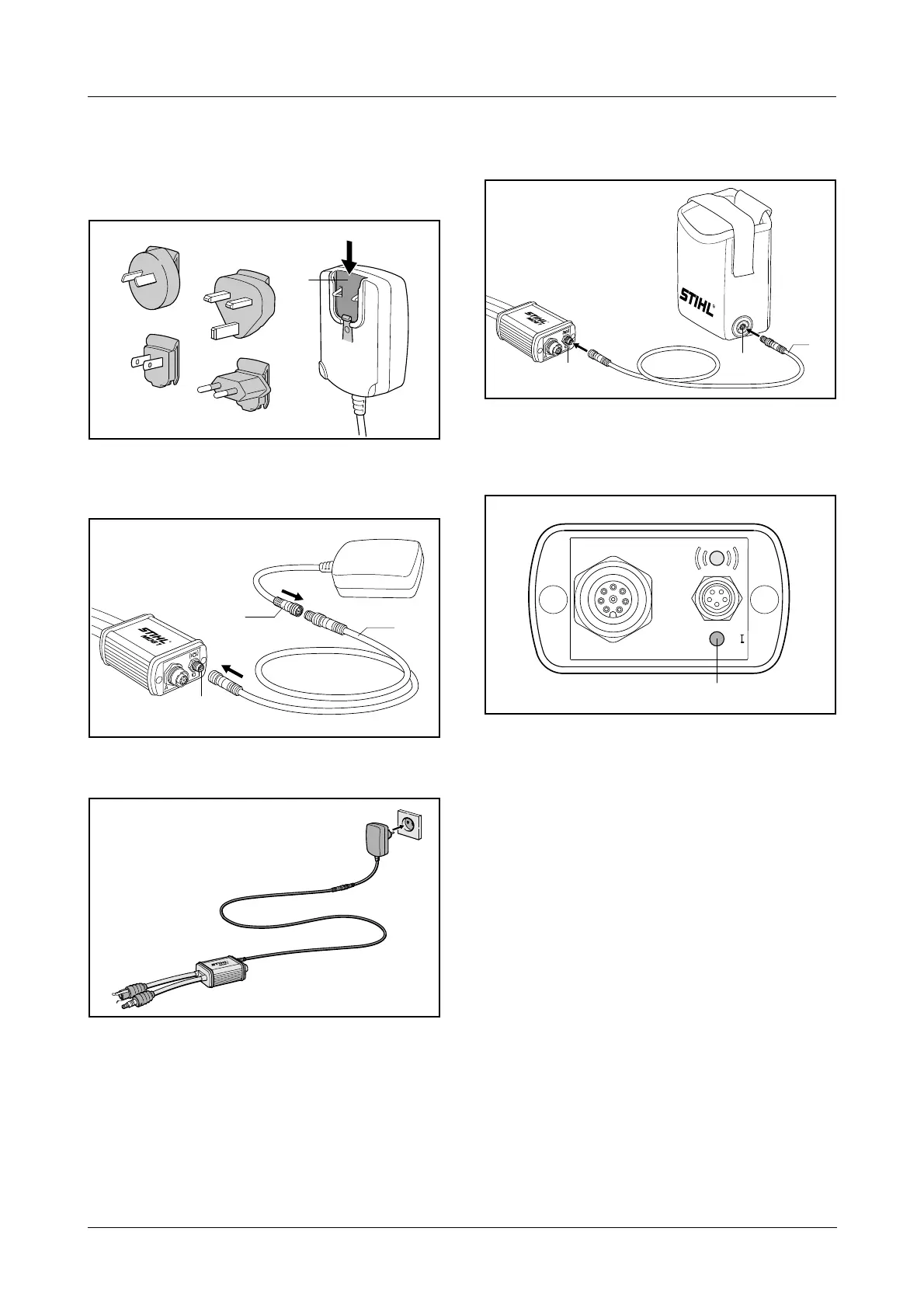

3. 連接 STIHL 引擎分析器
3.1 至電源插座
. 選擇適當的電源插頭轉接器，將轉接器插入電
源轉接器插槽 (1) 中 – 必須聽見轉接器卡入定位
的聲音
. 以連接線 (1) 連接 MDG 1 的插頭 (B) 和電源變壓
器插座 (2) ，然後使用螺絲固定插頭連接
. 將電源變壓器插入插座中
3.2 至 STIHL AAD 1 分析器電池轉接器
. 以連接線 (1) 連接 MDG 1 的插頭 (B) 和 AAD 1
插座 (2) ，然後使用螺絲固定插頭連接
3.3 自我測試
將 MDG 1 連接至電源後，隨即開使執行自我測試 –
LED (1) 會持續亮綠燈：自我測試已完成。
