99

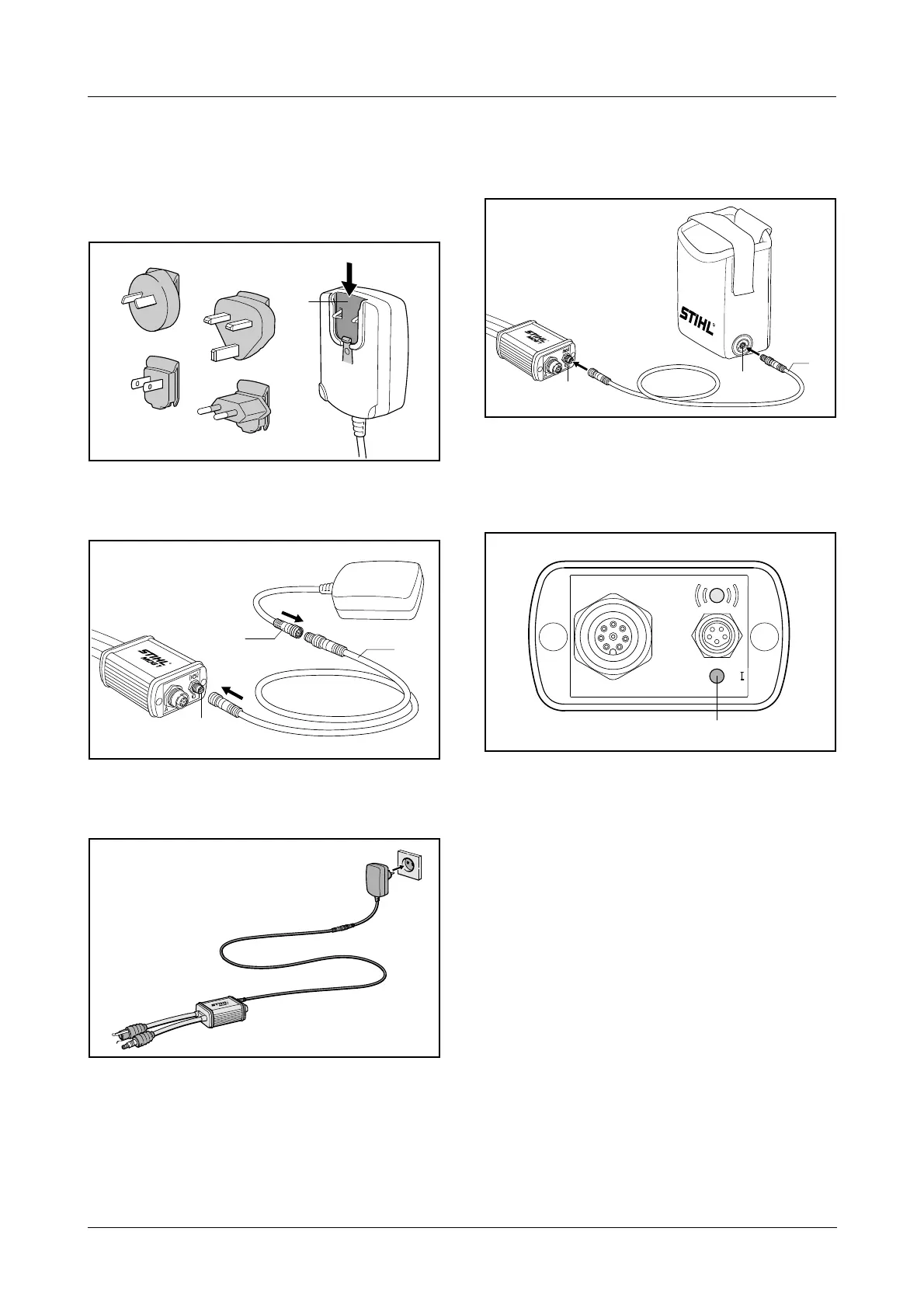

3. Podłączanie testera
diagnostycznego STIHL
3.1 Do gniazdka sieciowego
. Dobrać adapter sieciowy i wsunąć adapter w
mocowanie (1) zasilacza – adapter musi
wyraźnie się zatrzasnąć
. Połączyć przewód przyłączeniowy (1)
z wtyczką (B) testera diagnostycznego MDG 1
i gniazdem (2) zasilacza, a następnie przykręcić
. Podłączyć zasilacz do gniazda sieciowego
3.2 Do adaptera akumulatorowego testera
diagnostycznego STIHL AAD 1
. Połączyć przewód przyłączeniowy (1) z wtyczką
testera diagnostycznego MDG 1 i gniazdem (2)
adaptera AAD 1, a następnie przykręcić
3.3 Autotest
Po podłączeniu testera diagnostycznego MDG 1 do
zasilania elektrycznego uruchamia się autotest –
dioda (1) zapala się na zielono: autotest zakończył
się.
1
5901BB005 KN
1
2
B
590BB006 KN
5901BB002 KN
1
B
590BB017 KN
2
B
1
A
0/
5901BB007 KN
polski
