MS 193 T
français
58

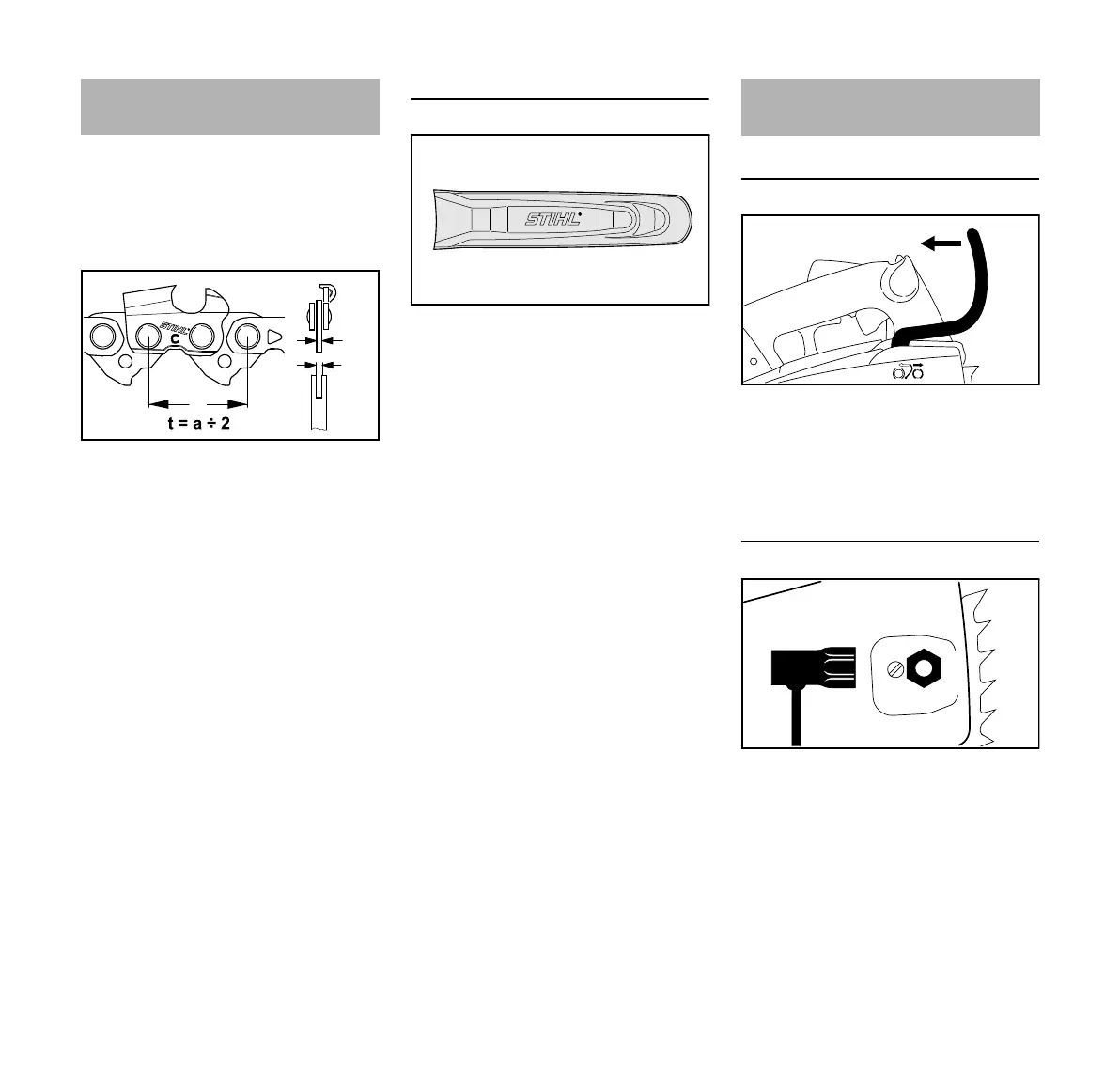

La chaîne, le guide-chaîne et le pignon
constituent le dispositif de coupe.
Le dispositif de coupe fourni à la
livraison de la machine est parfaitement
adapté à cette tronçonneuse.
– Le pignon d'entraînement de la
chaîne et le pignon de renvoi du
guide-chaîne Rollomatic doivent
avoir le même pas (t) que la
chaîne (1).
– La jauge (épaisseur) des maillons
d'entraînement (2) de la chaîne (1)
doit correspondre à la jauge
(largeur) de la rainure du guide-
chaîne (3).
En cas d'appariement de composants
incompatibles, le dispositif de coupe
risque de subir des dommages
irréparables au bout de quelques
instants de fonctionnement.
Protège-chaîne
Un protège-chaîne convenant pour le
dispositif de coupe respectif est joint à la
livraison de la machine.
Si l'on utilise une tronçonneuse avec
des guide-chaînes de différentes
longueurs, il faut toujours utiliser un
protège-chaîne adéquat recouvrant
toute la longueur du guide-chaîne.
Le protège-chaîne porte sur le côté
l'indication de la longueur des guide-
chaînes pour lesquels il convient.
Déblocage du frein de chaîne
N Pousser le protège-main (4) en
direction de la poignée de
commande jusqu'à ce qu'il produise
un déclic audible – le frein de chaîne
est desserré.
Démontage du couvercle de pignon
N Dévisser l'écrou (5) et enlever le
couvercle (6).
Dispositif de coupe
Montage du guide-chaîne et
de la chaîne
