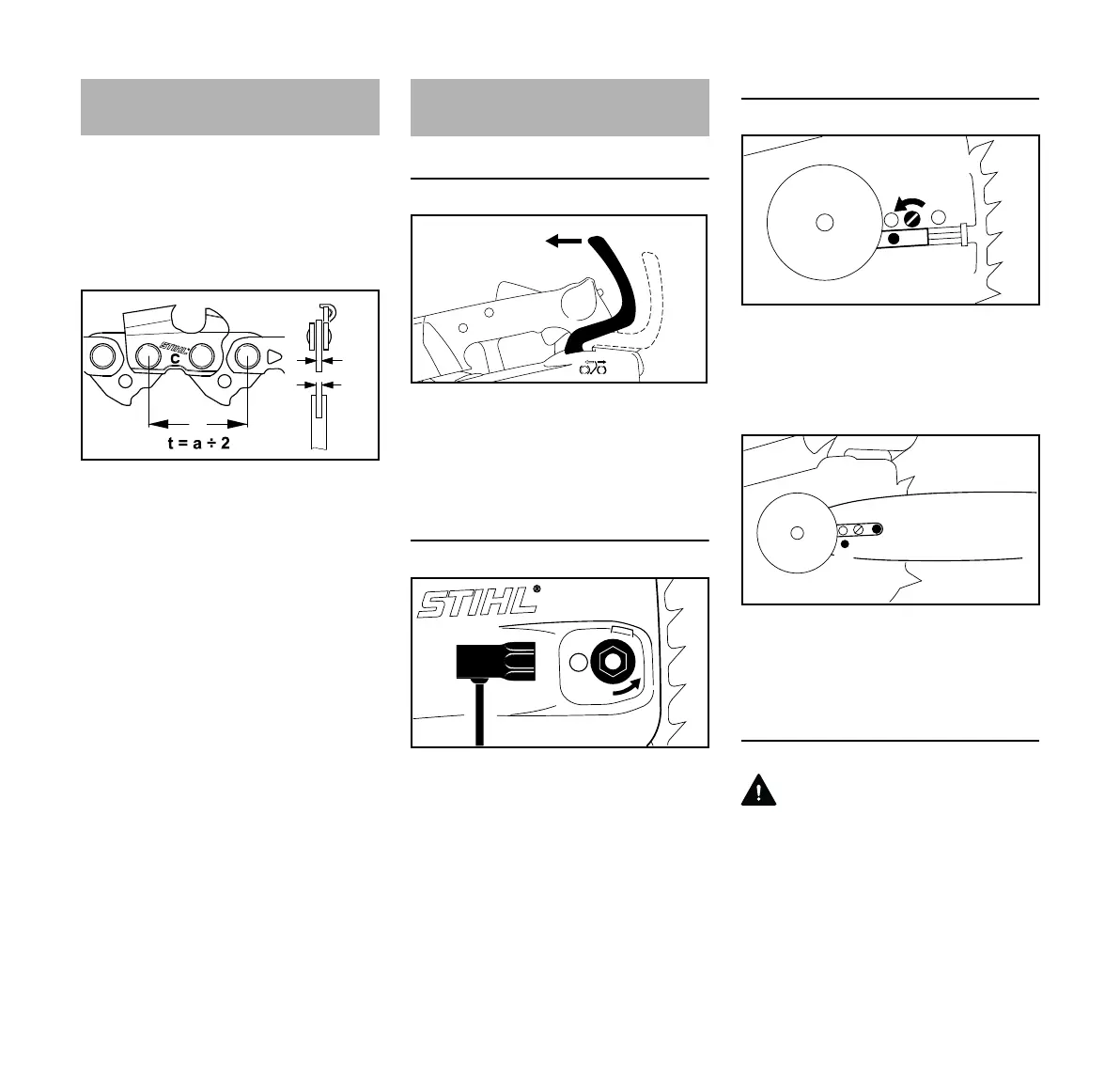

Un accesorio de corte consta de la
cadena de aserrado, la espada y el
piñón.
El accesorio de corte estándar ha sido
diseñado para usar específicamente
con esta motosierra.
– El paso (t) de la cadena de
aserrado (1), el piñón impulsor y el
piñón de la espada Rollomatic
deben corresponder entre sí.
– El grueso del eslabón impulsor (2)
de la cadena de aserrado (1) debe
corresponder con el ancho de la
ranura de la espada (3).
El uso de componentes no apareados
puede resultar en daños permanentes
del accesorio de corte dentro de poco
tiempo de uso.
Cómo soltar el freno de la cadena
N Tire del protector de la mano hacia
el mango delantero hasta que se
escuche el "clic" – el freno de la
cadena ahora está suelto.
Retiro de la cubierta del piñón de la
cadena
N Gire la tuerca prisionera (1) en
sentido contrahorario hasta que
cuelga libremente en la cubierta del
piñón.
N Quite la cubierta (2) del piñón con la
tuerca prisionera.
Montaje de la espada
N Gire el tornillo (1) en sentido
contrahorario, hasta que el tensor
deslizante (2) tope contra el
extremo izquierdo de la ranura de la
caja.
N Coloque la espada sobre el
espárrago (3) y enganche el
vástago del tensor deslizante en el
agujero (4).
Colocación de la cadena
ADVERTENCIA
Use guantes para proteger las manos
de los cortadores afilados.
Accesorio de corte
001BA248 KN
1
2
3
a
Montaje de la espada y la
cadena
0012BA033 KN
1
0011BA002 KN
2
161BA027 KN
1
2
3
4
161BA028 KN
