100
français
MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C

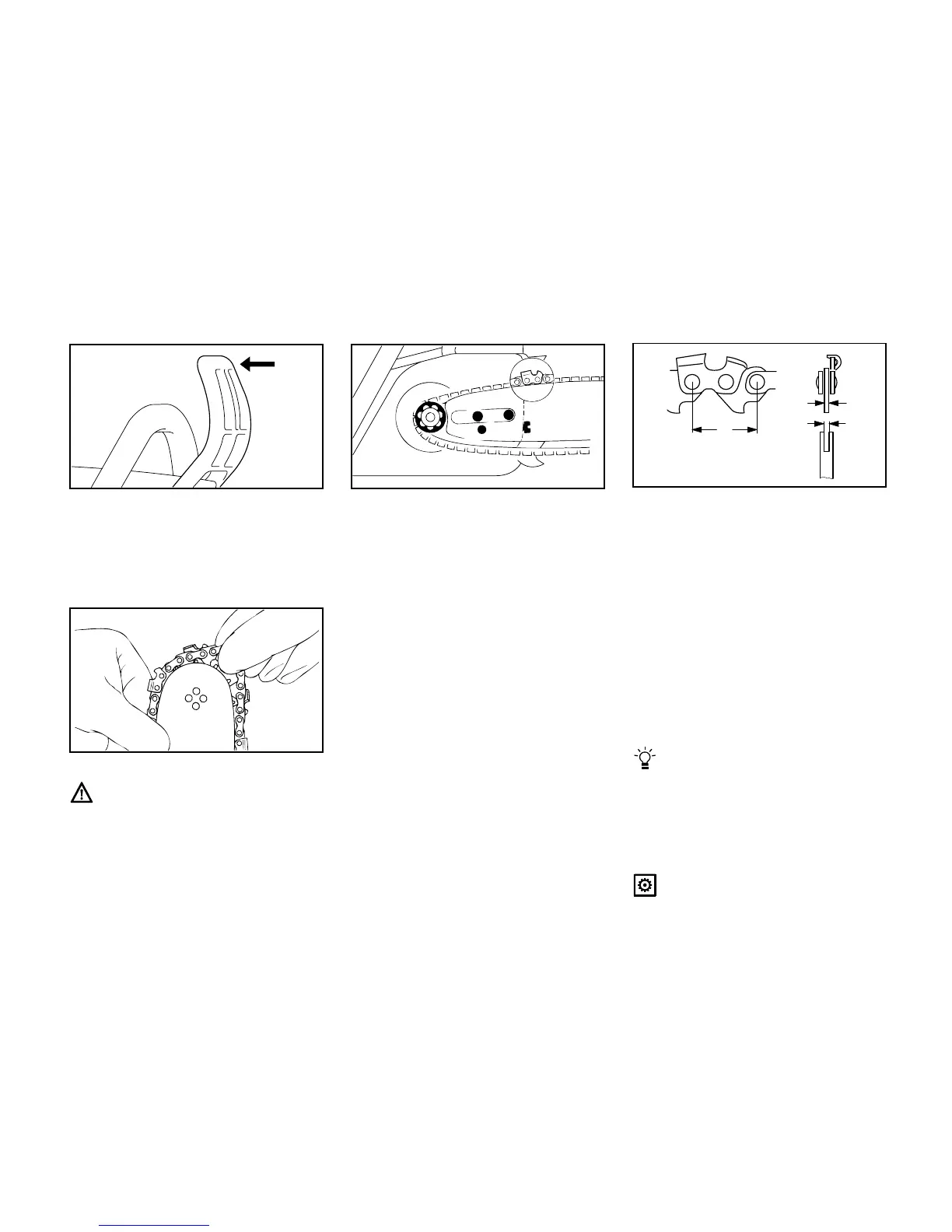

débloquer le frein de chaîne :
repousser le
6 = protège-main en direction de la
poignée tubulaire.
Mettre des gants de sécurité –
risque de blessure par les dents de
coupe acérées !
: Poser la chaîne –
en commençant par le nez du
guide-chaîne.
Poser le guide-chaîne par-dessus
les
7= vis – les tranchants des dents de la
chaîne doivent être orientés vers la
droite – et passer le
8= trou de calage par-dessus le tou-
rillon du coulisseau de tension –
poser simultanément la chaîne sur
le
9= pignon ;
tourner
10= la vis vers la droite jusqu’à ce que la
chaîne ne pende plus que légère-
ment sur la partie inférieure du
guide-chaîne – et que les talons des
maillons d’entraînement soient bien
introduits dans la rainure du guide-
chaîne ;
: remettre le couvercle de pignon –
et serrer seulement légèrement les
écrous à la main ;
: pour continuer :
voir « Tension de la chaîne ».
Sur cette tronçonneuse, on peut utiliser
des chaînes avec différents pas –
suivant le pignon monté – (voir chapitre
« Caractéristiques Techniques ») :
Le
1 = pas de la chaîne doit coïncider avec
le pas du pignon et du guide-chaîne
(dans le cas d’un guide-chaîne
Rollomatic) et
2 = l’épaisseur des maillons d’entraîne-
ment doit correspondre avec la
3 = largeur de la rainure du guide-
chaîne.
Sur le pignon et sur le guide-chaîne,
le pas en pouces est frappé sous
forme d’expression fractionnaire
(p.ex. 3/8 ou .325) ; sur le guide-
chaîne, la largeur de la rainure est
indiquée en plus en millimètres
(p. ex. 1,6).
L’appariement de composants avec
des pas ou épaisseurs de maillons
d’entraînement incompatibles a
pour effet que ces pièces subissent
des dommages irréparables déjà au
bout d’une courte période de ser-
vice.
001BA108 KN
6
143BA003 KN
10
7
7
8
9
001BA111 KN
Montage du guide-chaîne et
de la chaîne
(Tendeur de chaîne rapide)
001BA105 KN
1
2
3
a
t = a : 2
