français
MS 210, MS 210 C, MS 230, MS 230 C, MS 250, MS 250 C

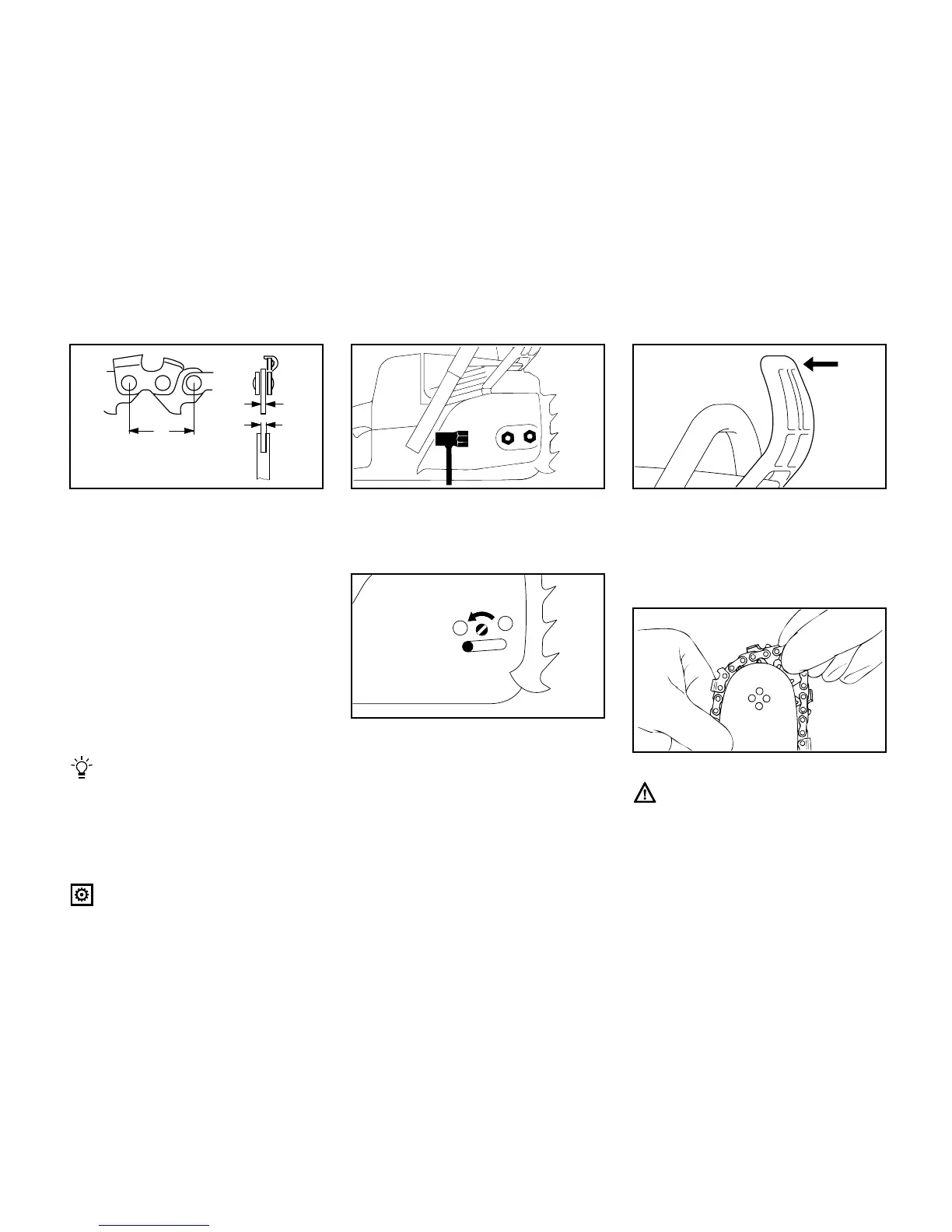

Sur cette tronçonneuse, on peut utiliser
des chaînes avec différents pas –
suivant le pignon monté (voir «Caracté-
ristiques techniques») :
Le
1 = pas de la chaîne doit coïncider avec
le pas du pignon et du guide-chaîne
(dans le cas d’un guide-chaîne
Rollomatic) et
2 = l’épaisseur des maillons d’entraîne-
ment doit correspondre avec la
3 = largeur de la rainure du guide-
chaîne.
Sur le pignon et sur le guide-chaîne,
le pas en pouces est frappé sous
forme d’expression fractionnaire
(p. ex. 3/8 ou .325) ; sur le guide-
chaîne, la largeur de la rainure est
indiquée en plus en millimètres
(p. ex. 1,6).
L’appariement de composants avec
des pas ou épaisseurs de maillons
d’entraînement incompatibles a
pour effet que ces pièces subissent
des dommages irréparables déjà au
bout d’une courte période de ser-
vice.
: Dévisser les écrous et enlever le
couvercle de pignon ;
tourner la
4 = vis vers la gauche, jusqu’à ce que le
5 = coulisseau de tension bute contre la
découpure du carter, à gauche ;
débloquer le frein de chaîne :
repousser le
6 = protège-main en direction de la
poignée tubulaire.
Mettre des gants de sécurité –
risque de blessure sur les dents de
coupe acérées !
: Poser la chaîne –
en commençant par le nez du
guide-chaîne.
Montage du guide-chaîne
et de la chaîne
(Tendeur de chaîne latéral)
001BA105 KN
1
2
3
a
t = a : 2
143BA034 KN
4
5
001BA107 KN
001BA108 KN
6
143BA003 KN
