116
français
MS 260

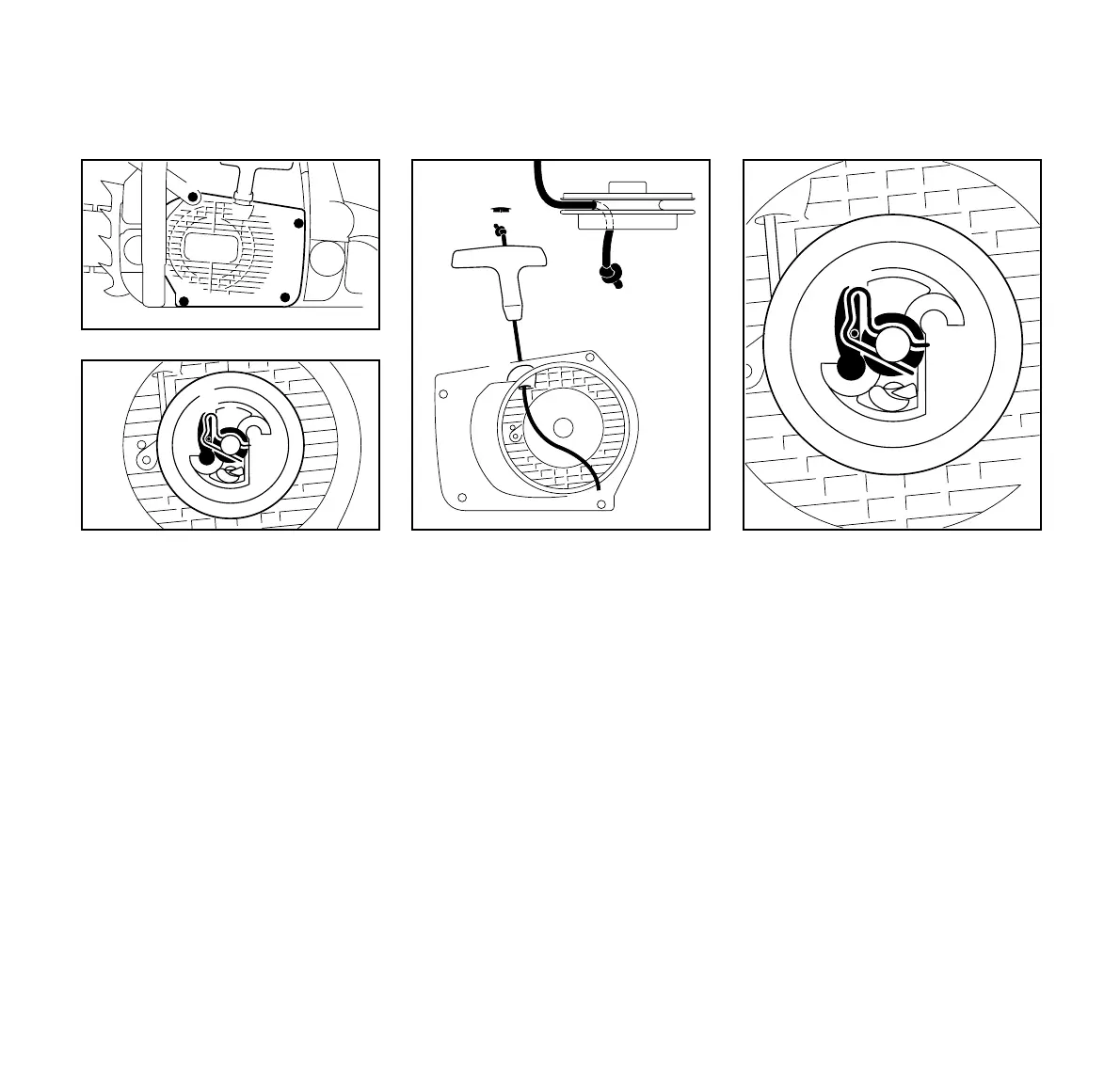

Remplacement du câble de lance-
ment
Dévisser les
1 = vis ;
: repousser le protège-main vers le
haut ;
: écarter la partie inférieure du carter
de ventilateur du carter de vilebre-
quin et enlever le carter de ventila-
teur par le bas ;
faire sauter
2 = l’agrafe à ressort ;
retirer prudemment la poulie à
câble avec la
3 = rondelle et le
4 = cliquet –
le ressort de rappel peut s’échapper
– risque de blessure !
En faisant levier avec un tournevis,
faire sauter le
5 = capuchon de la poignée ;
: enlever les morceaux de câble res-
tés dans la poulie et dans la poignée
– veiller à ce que la douille ne soit
pas chassée de la poignée ;
: faire un nœud simple à l’extrémité
du nouveau câble de lancement
(voir Caractéristiques Techniques) ;
: enfiler le câble, de haut en bas, à
travers la poignée et la
6 = douille de guidage de câble ;
: emboîter le capuchon dans la
poignée ;
: faire passer le câble de lancement à
travers la poulie et l’assurer avec un
nœud simple ;
: humecter l’alésage de logement de
la poulie à câble avec de l’huile non
résineuse ;
: glisser la poulie sur l’axe – la faire
jouer un peu jusqu’à ce que l’œillet
du ressort de rappel s’encliquette ;
remettre le
1 = cliquet dans la poulie ;
glisser la
2 = rondelle sur l’axe ;
enfoncer
3 = l’agrafe sur l’axe et sur le téton du
cliquet à l’aide d’un tournevis ou
d’une pince appropriée ; l’agrafe
doit être orientée dans le sens des
aiguilles d’une montre –
comme montré sur la figure.
Remplacement du câble de
lancement / du ressort de
rappel
1
1
1
1
133BA014 KN
2
3
4
133BA015 KN
133BA040 KN
6
5
133BA017 KN
2
1
3
