95MS 260
français

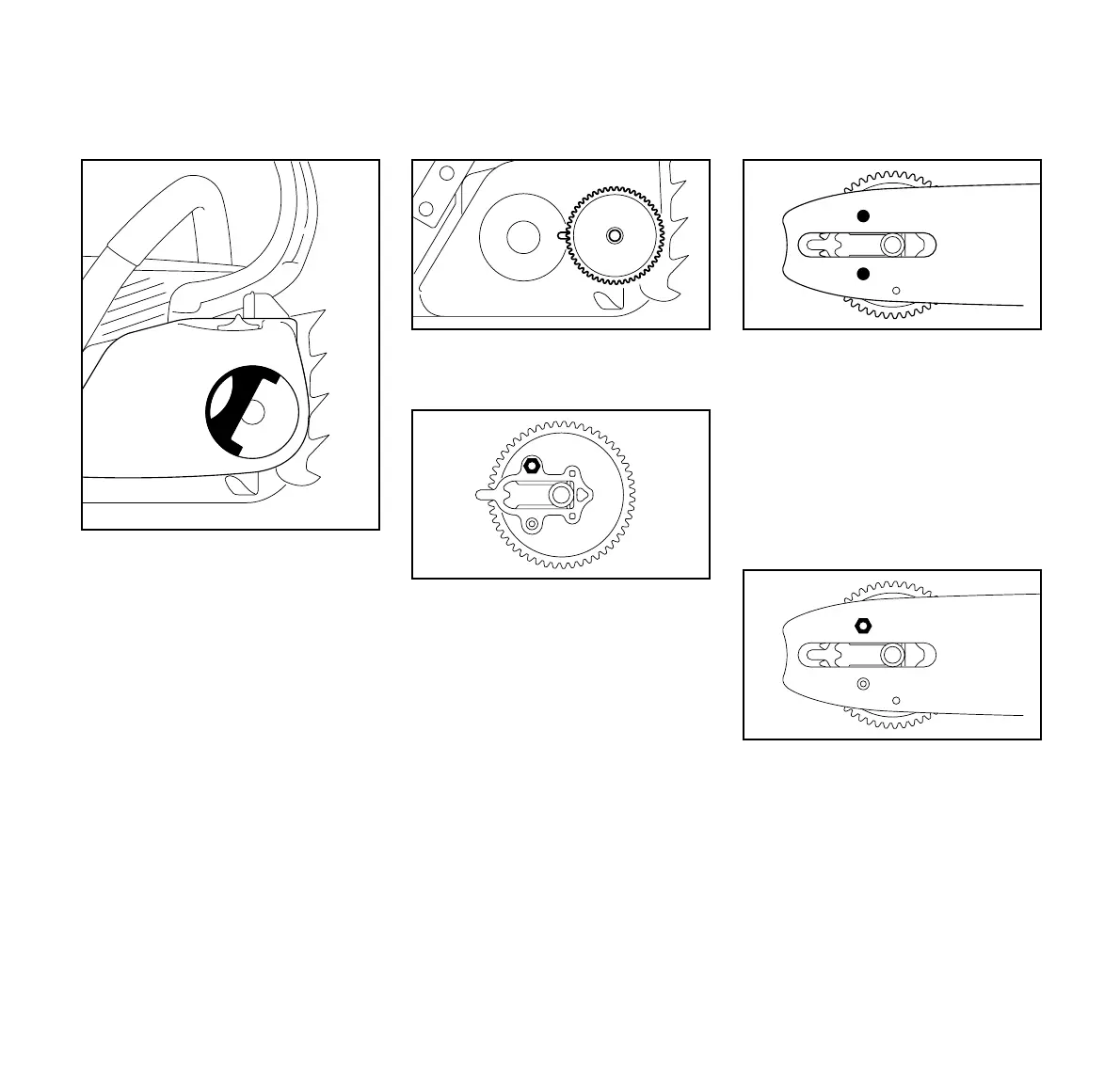

Relever la
1 = poignée (jusqu’à ce qu’elle
s’encliquette) ;
tourner
2 = l’écrou à ailette vers la gauche
jusqu’à ce qu’il soit desserré mais
reste encore accroché dans le
3 = couvercle de pignon ;
: enlever le couvercle de pignon ;
enlever la
4 = rondelle de tension et la retourner ;
dévisser
5 = l’écrou ;
positionner la
4 = rondelle de tension et le
6 = guide-chaîne l’un par rapport à
l’autre de telle sorte que le
7 = goujon fileté passe à travers le trou
supérieur du guide-chaîne et que le
8 = tourillon de guidage le plus court
passe dans l’orifice inférieur du
guide-chaîne ;
monter
5 = l’écrou et le serrer à la main sur le
goujon fileté, jusqu’à ce qu’il vienne
en appui.
Montage du guide-chaîne et
de la chaîne
(Tendeur de chaîne rapide)
2
1
133BA026 KN
3
4
133BA027 KN
5
133BA028 KN
4
8
7
6
133BA029 KN
5
133BA030 KN
