96
français
MS 260
Porter des gants de protection –
risque de blessure par les dents
acérées de la chaîne.

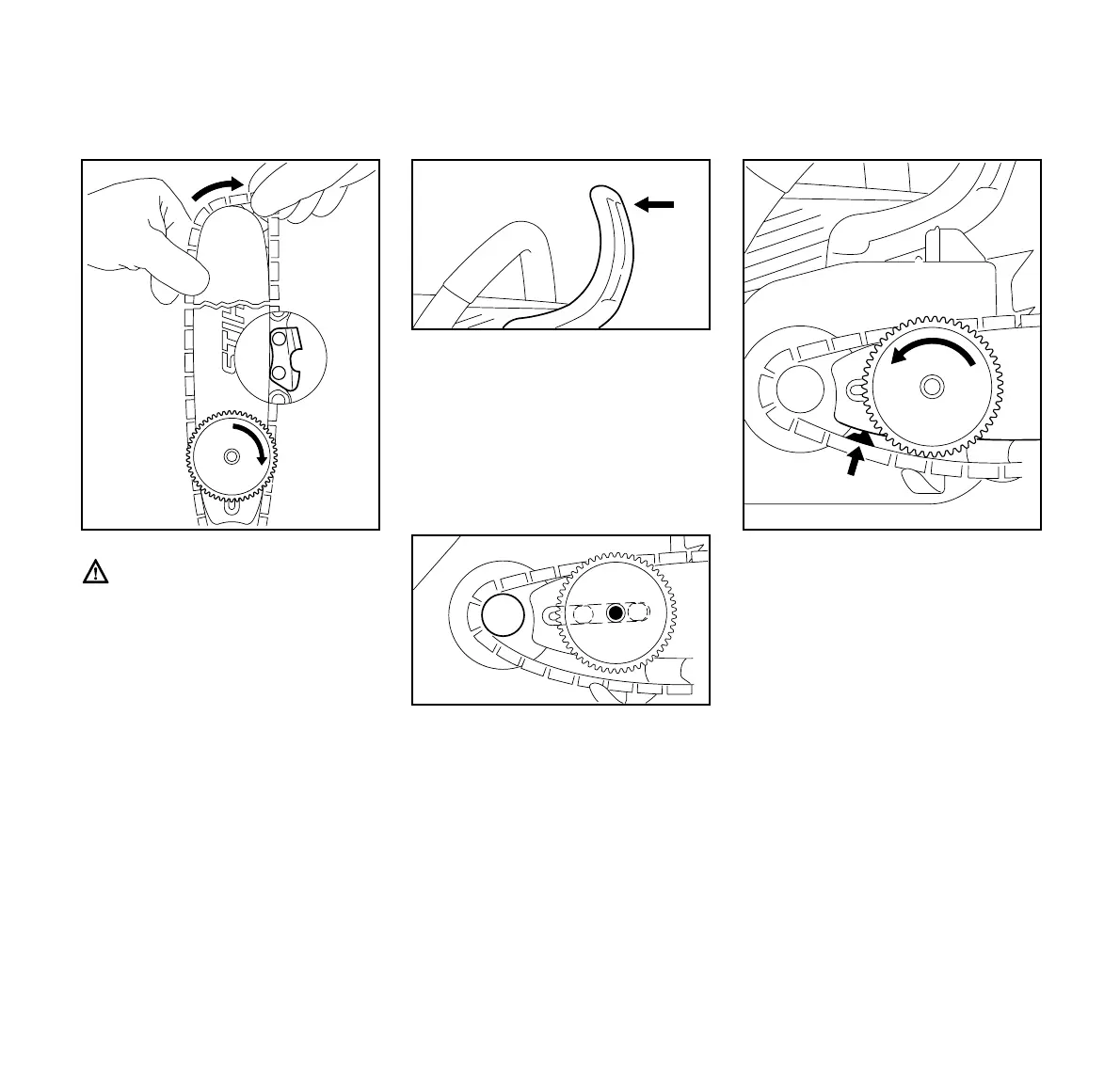

: Mettre la chaîne en place –
en commençant par la tête du
guide-chaîne –
en veillant au positionnement cor-
rect de la rondelle de tension et du
tranchant des gouges !
Tourner la
4 = rondelle de tension vers la droite,
jusqu’en butée ;
débloquer le frein de chaîne en
repoussant le
9= protège-main contre la poignée
tubulaire ;
: tourner le guide-chaîne de telle
sorte que la rondelle de tension soit
orientée en direction de l’utilisateur ;
poser la chaîne par-dessus le
10= pignon ;
appliquer le guide-chaîne – la
11= vis à embase (longue) passe à tra-
vers l’orifice de la rondelle de ten-
sion – les têtes des deux vis à
embase les plus courtes passent
dans le trou oblong du guide-
chaîne.
: Loger le maillon de guidage dans la
rainure du guide-chaîne (flèche) et
tourner la rondelle de tension vers la
gauche, jusqu’en butée ;
4
133BA031 KN
133BA032 KN
9
11
10
133BA033 KN
133BA034 KN
