SG 11 , SG 11 PLUS
español / EE.UU
24
1 Mango
2 Palanca
3 Eje de bomba
4 Válvula de alivio de presión
5 Cubierta
6 Tubo de aspiración de líquido
7 Sello de émbolo
8 Cilindro sellador de bomba
9 Cilindro de bomba
10 Anillo sellador
11 Recipiente
12 Boquilla cónica hueca
Modelo SG 11 PLUS
13 Tapa del tubo de aspiración
14 Tubo de aspiración de aire
15 Boquilla ajustable
Definiciones
1. Manija.
Para sujetar el SG 11.
2. Palanca.
Abre y cierra la válvula. Inicia y para
la pulverización.
3. Eje de bomba.
Acciona la bomba para producir
presión alta en el depósito.
4. Válvula de alivio de presión.
Permite el escape de la presión
excesiva del depósito.
5. Cubierta.
Para tapar el depósito.

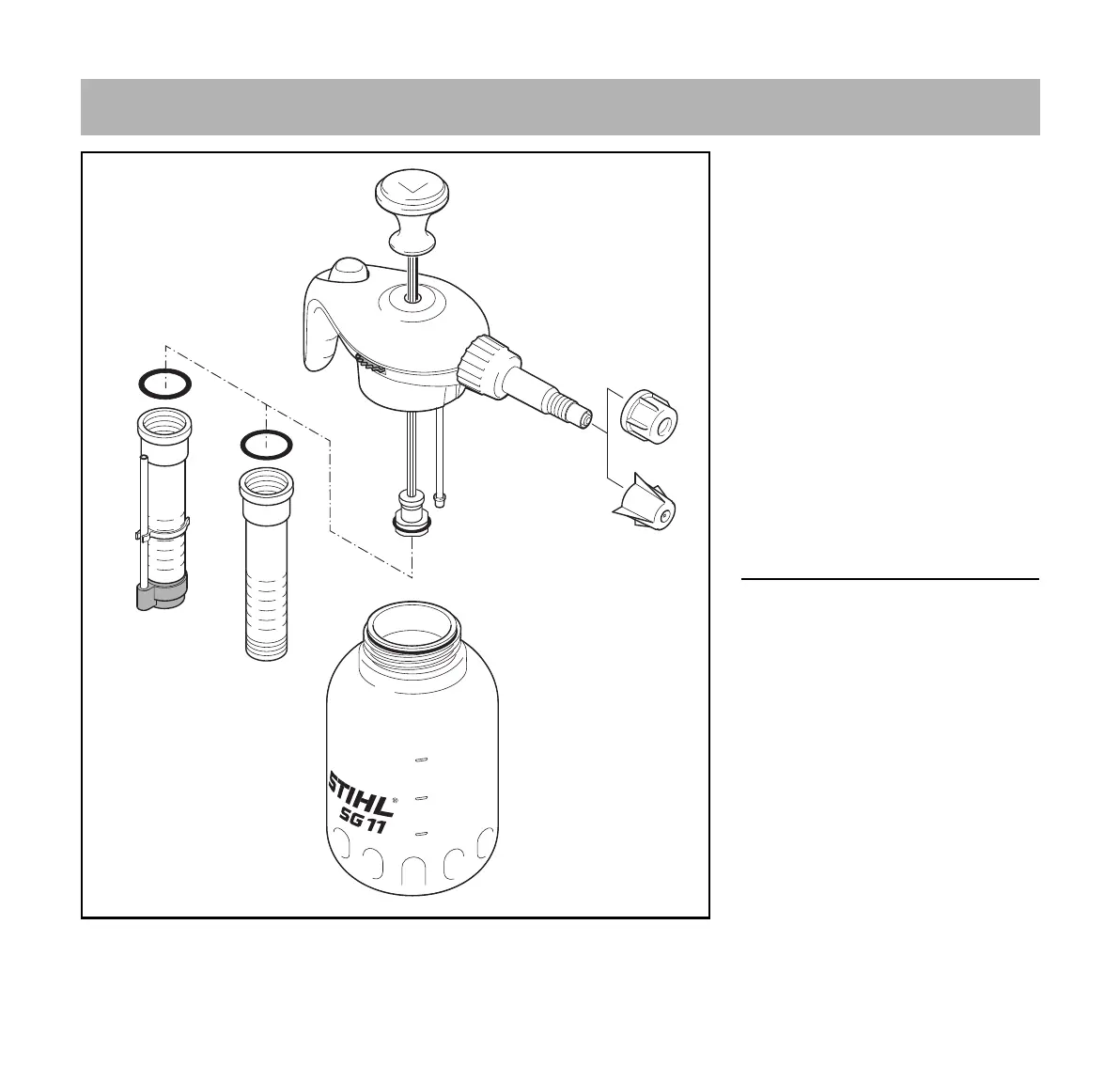

Componentes importantes
1.5 lt
1 lt
0.5 lt
1
2
6
10
11
3
12
4
5
7
13
8
14
9
15
9
8
0076BA014 ST
