Stobag Select - Wall Installation: Space Requirement; Wall Installation: Positioning the Brackets; Wall Installation: Hanging the Awning; Rafter Installation: Space Requirement

www.stobag.com
- 20 -
7
8
4
5
6
3
1
2
9
1
2
14
15
16
17
1. Drill all bracket holes.
(X = according to the fixing bracket distribution)
2. Screw brackets tightly to the wall.
(Fitting material to be supplied by the customer)
Wall installation: Positioning the brackets /
Wall installation: Space requirement /

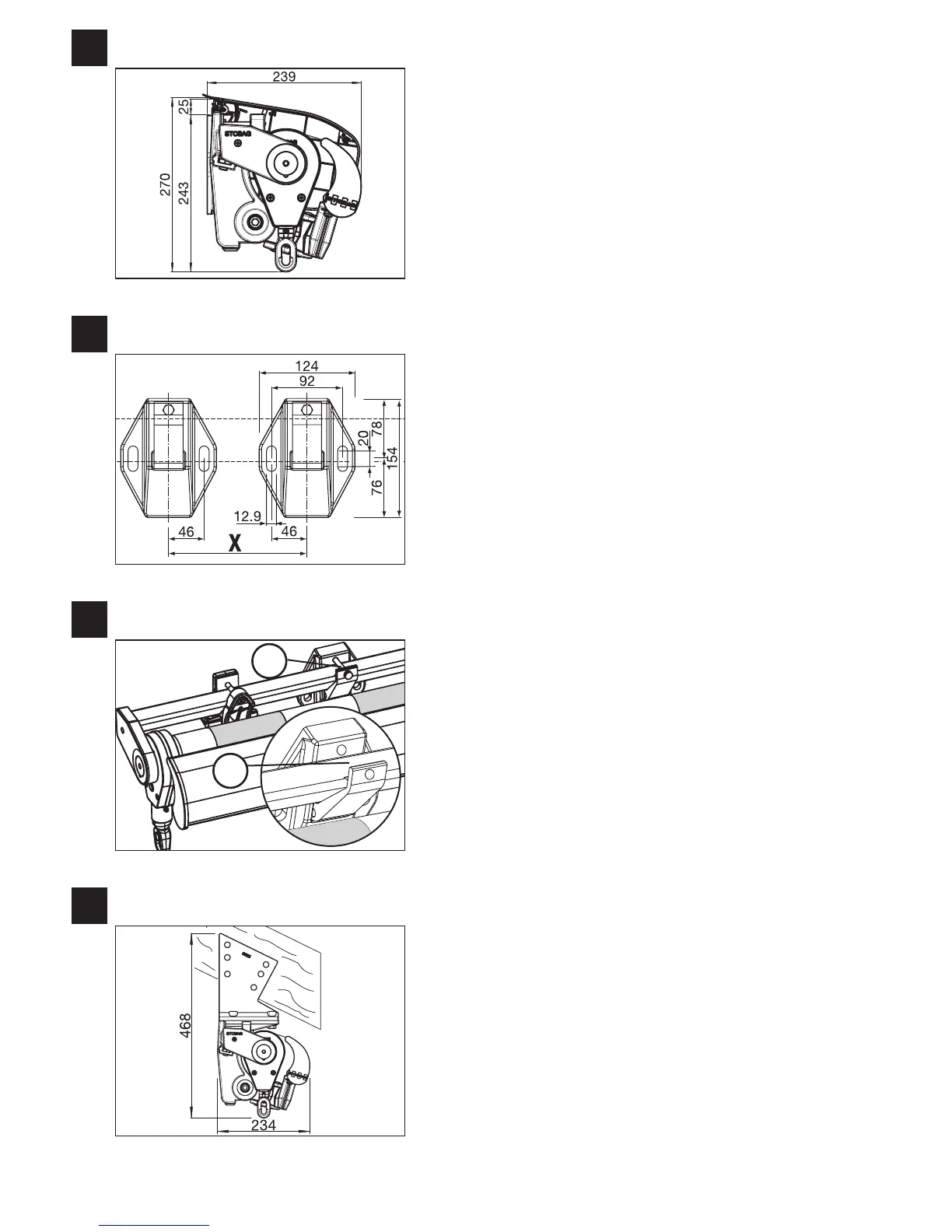

1. Locate the definitive place for the awning.
1. Hang the awning from above into the bracket and center.
2. Tighten the bracket screws.
Wall installation: Hanging the awning /
Rafter installation: Space requirement /
1. Locate the definitive place for the awning.
1. Perforar todos los orificios de fijación.
(X = según la distribución de los soportes)
2. Atornillar bien los soportes de fijación a la pared.
(el material de fijación no va incluido)
1. Determinar la posición definitiva del toldo.
1. Colgar el toldo por arriba en los soportes de fijación y centrar.
2. Fijar el tubo de carga con los tornillos de los soportes.
1. Determinar la posición definitiva del toldo.
Montaje a pared: montaje de los soportes
Montaje a pared: espacio requerido
Montaje a pared: colgar el toldo
Montaje a viga: espacio requerido
