12
01.14
Strapex STB 70
AUTO
MAN.
SOFT
AUTO
MAN.
SOFT
+ / -
+ / -
AUTO
MAN.
SOFT
AUTO
MAN.
SOFT
+ / -
+ / -

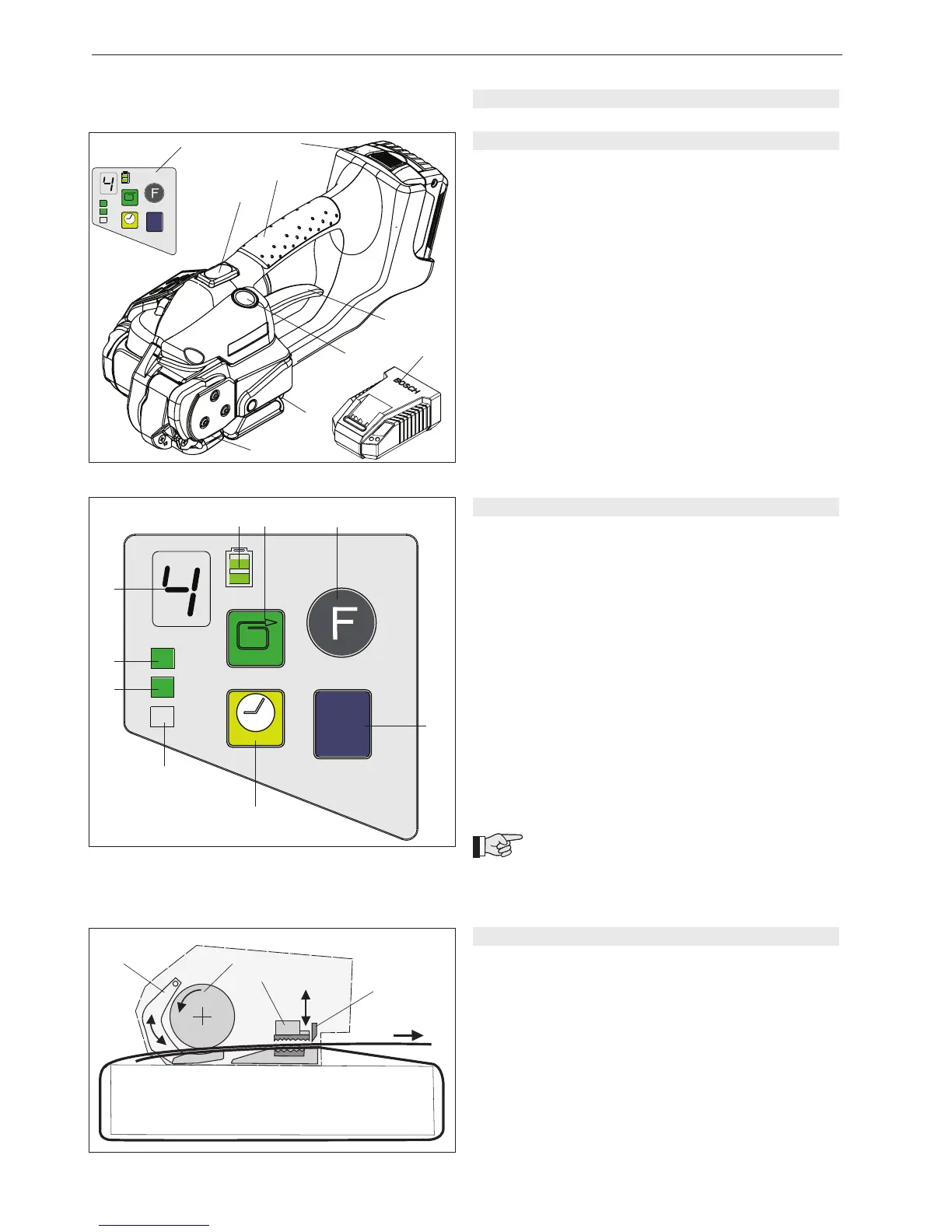

4 BESCHREIBUNG
4.1 AUFBAU
1 Bedienpanel
2 Spanntaste „Band Spannen/Schweissen“ (Vollautom.)
3 Traggriff
4 Akku, 14,4 V
5 Wippenhebel
6 Schweisstaste “Schweissen/Abschneiden“ (Manuell)
7 Schweissen/Abschneiden
8 Spannen
9 Akku Ladegerät
Für detaillierte Angaben, siehe separat beiliegende
Betriebsanleitung für den Akku und das Ladegerät.
4.2 BEDIENPANEL
1 LED-Anzeige „Akku-Ladezustand“
2 Drucktaste „Spannkraft“
3 Drucktaste „Funktion“
4 Drucktaste „Betriebsart“
5 Drucktaste „Schweisszeit“
6 LED-Anzeige „Softspannung“
7 LED-Anzeige „Manuelles Umreifen“ (grünes
Dauerlicht)
8 LED-Anzeige für:
Halbautomatisches Umreifen (grünes Dauerlicht)
Vollautomatisches Umreifen (grünes Blinklicht)
9 Segment-Anzeige für:
Spannkraft (1–9)
Schweisszeit (1–7)
Abkühlzeit (count down 3,2,1)
– Fehleranzeige
Für die einzelnen Beschreibungen/Einstel-
lungen, siehe Kapitel 5 und 6.
Fig. 1
1 2 3
4
5
6
7
8
9
Fig. 2
4.3 FUNKTIONSPRINZIP
Festklemmen der Bänder durch Zahnplatte in
Wippe (3/1).
Spannen über Spannrad (3/2) im Gegenuhrzeiger-
sinn.
Verschweissen der Bänder im Reibschweiss-
verfahren (3/3).
Mit Abschneidmesser (3/4) oberes Band abschnei-
den.
Fig. 3
1
2
3
4
1
2
3
4
5
6
7
8
9
