5.9 BANDBREITE EINSTELLEN
Das Gerät kann mit drei verschiedenen Band-
breiten betrieben werden:
– 12–13 mm
– 15–16 mm
– 9–11 mm (Optional)
a) Umbau von 12–13 mm auf 15–16 mm
– Akku aus Gerät ziehen.
– Senkschraube (15/2) lösen und Bandanschlag vorne
13 mm (15/1) entfernen.
– Wippenhebel gegen den Traggriff ziehen, Senk-
schraube (15/4) lösen und Bandführung 13 mm
(15/3) entfernen.

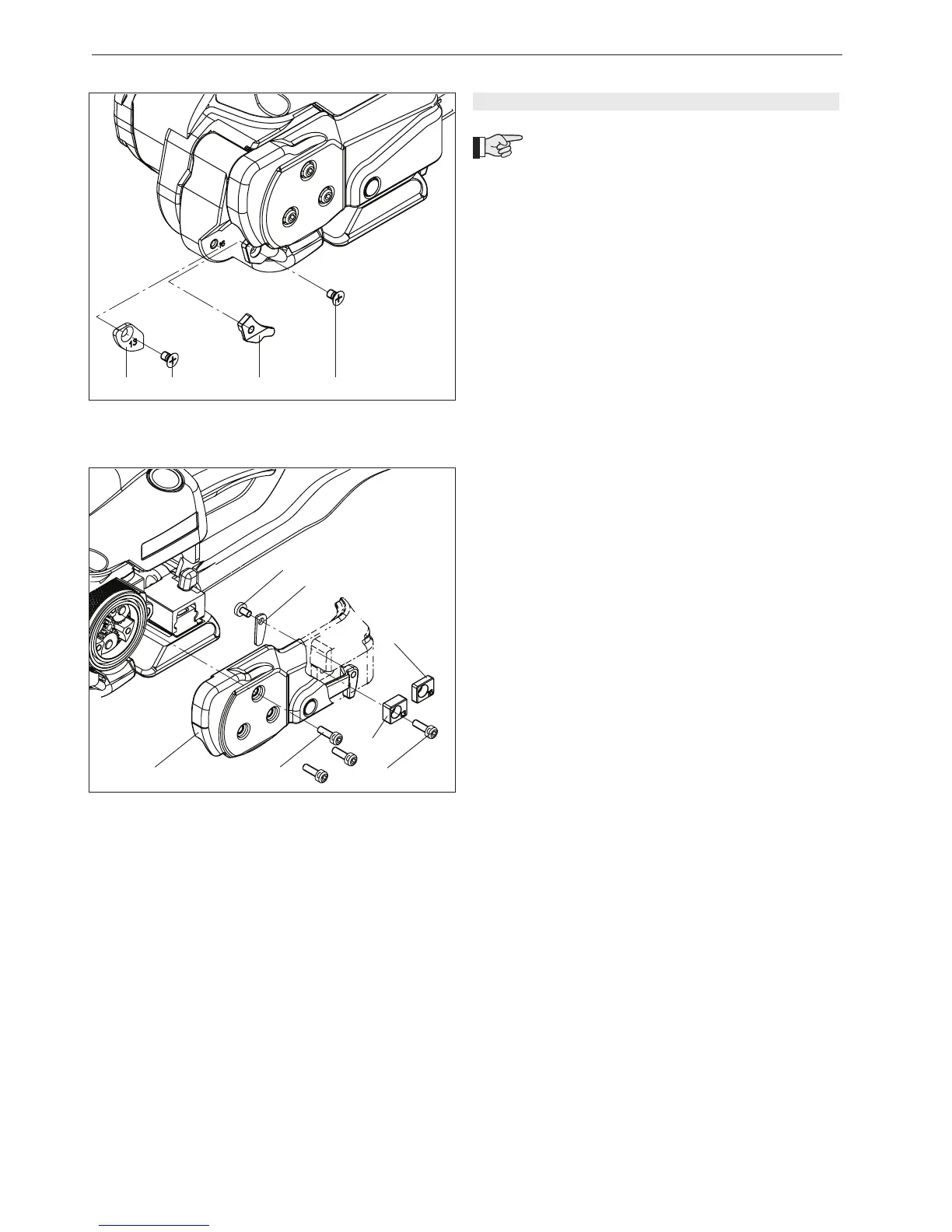

Fig. 15
1
2 3 4
Fig. 16
1
2
3
4
5
7
6
– Drei Zylinderschrauben (16/2) lösen.
– Wippenhebel gegen den Traggriff ziehen, Zylinder-
schraube (16/4) lösen und Anschlag hinten 13 mm
(16/3) entfernen.
– Abdeckung (16/1) entfernen.
– Linsenschraube (16/7) lösen und Bandführung hinten
13 mm (16/6) vom Hebel entfernen.
– Abdeckung (16/1) wieder montieren.
– Anschlag hinten 16 mm (16/5) montieren.
b) Umbau von 15–16 mm auf 12–13 mm
– Bandanschlag 13 mm (15/1) montieren (Senk-
schraube (15/2) mit Loctite 222 sichern).
– Bandführung 13 mm (15/3) montieren (Senk-
schraube (15/4) mit Loctite 222 sichern).
– Anschlag hinten 16 mm (16/5) entfernen.
– Drei Zylinderschrauben (16/2) lösen und Abdeckung
(16/1) entfernen.
– Bandführung hinten 13 mm (16/6) montieren.
– Abdeckung (16/1) wieder montieren.
– Anschlag hinten 13 mm (16/3) montieren.
