Strapex STB 70

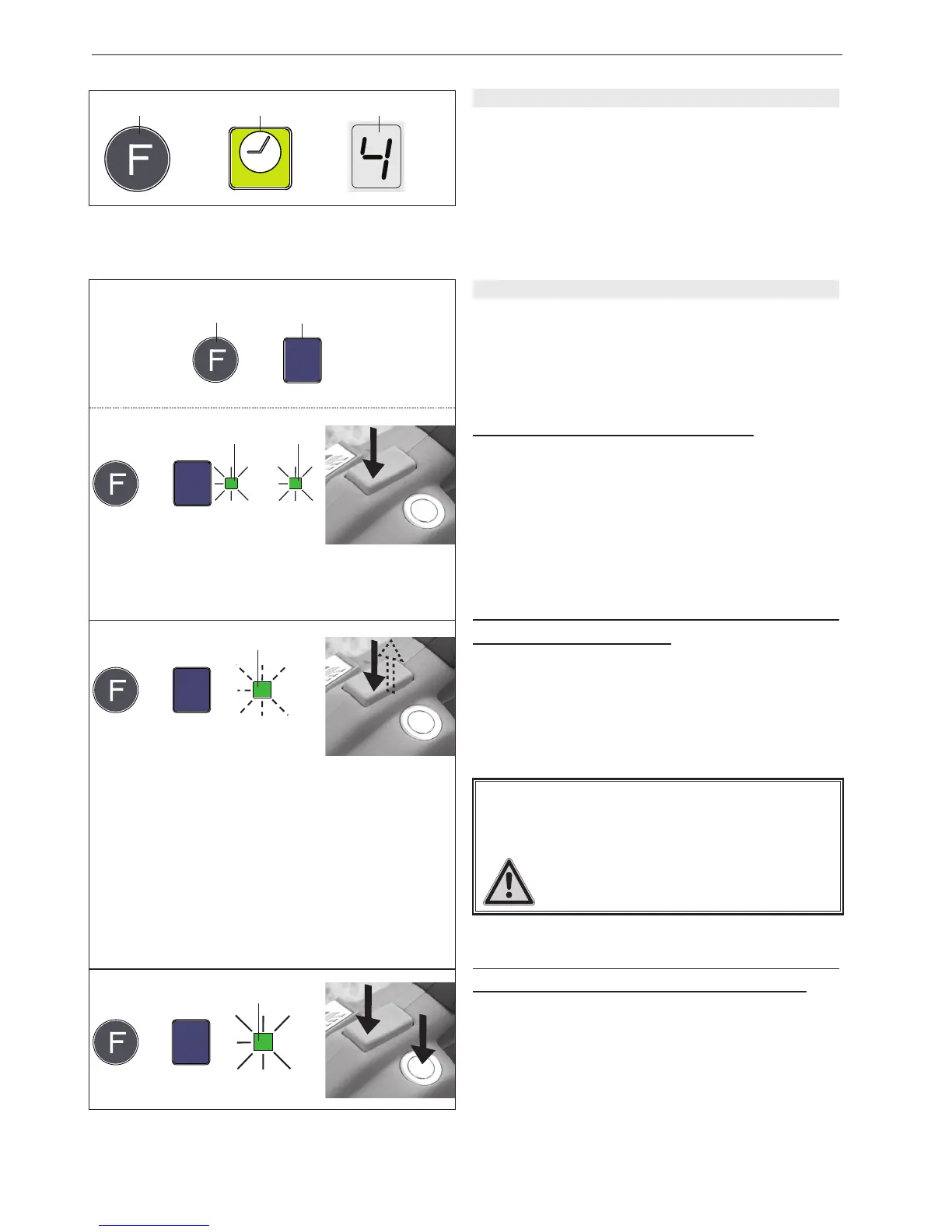

5.7 SCHWEISSZEIT EINSTELLEN
– Drucktaste „Funktion“ (13/1) einmal kurz betätigen.
– Drucktaste „Schweisszeit“ (13/2) mehrmals betätigen,
bis die blinkende Segment-Anzeige (13/3) die ge-
wünschte Schweisszeit anzeigt (2 sec. warten bis Wert
gespeichert).
1 = minimale Schweisszeit
7 = maximale Schweisszeit
+ / -
➟
Fig. 13
1
2
3
=
1.
2.
➟
1
2
Fig. 14
MAN.
AUTO
MAN.
SOFT
➟
blinkend / ashing /
clignote
AUTO
MAN.
SOFT
➟
AUTO
MAN.
SOFT
➟
AUTO
MAN.
SOFT
AUT
O
MAN.
+
AUT
O
3 4
5
6
5.8 BETRIEBSARTEN EINSTELLEN
– Drucktaste „Funktion“ (14/1) kurz betätigen. Segment-
Anzeige „F“ (Funktion) erscheint. Die aktuell einge-
stellte Betriebsart wird angezeigt.
– Danach Drucktaste „Betriebsart“ (14/2) kurz betätigen
bis die gewünschte Betriebsart angezeigt wird.
Halbautomatisches Umreifen (Standard):
Das Umreifen erfolgt auf Tastendruck. Bei Erreichen der
Bandspannung wird automatisch verschweisst und ab-
geschnitten. (Falls gewünscht, kann durch betätigen der
Schweisstaste die Verschweissung jederzeit ausgelöst
werden, ab Serie-Nr. B/138200).
– Drucktaste „Funktion“ (14/1) kurz betätigen.
– Drucktaste „Betriebsart“ (14/2) betätigen. Leuchten die
LED-Anzeigen „AUTO“ (14/3) und „MAN (14/4) grün im
Dauerlicht ist die Betriebsart „Halbautomatisch“ ein-
gestellt.
Vollautomatisches Umreifen:
Das Umreifen erfolgt nach Antippen der Spanntaste.
Spannen, Verschweissen und Abschneiden erfolgt voll-
automatisch.
– Drucktaste „Funktion“ (14/1) kurz betätigen.
– Drucktaste „Betriebsart“ (14/2) betätigen. Blinkt die
LED-Anzeige „AUTO“ (14/5) grün, ist die Betriebsart
„Vollautomatisch“ eingestellt.
VOLLAUTOMATISCHEN ABLAUF STOPPEN:
Durch nochmaliges Betätigen der Spann- /Schweiss-
taste (empfohlen) oder ziehen des Wippenhebels.
     HäugesBetätigendesWippenhebelsunter 
Bandspannung führt zu erhöhtem Ver-
schleiss der Klinkenteile (Pos.60,65/Seite 34).
Manuelles Umreifen (manuelles Verschweissen):
Das Spannen erfolgt auf Tastendruck (1.) nach Erreichen
der Bandspannung, Drucktaste (2.) „Schweissen“
betätigen.
– Drucktaste „Funktion“ (14/1) kurz betätigen.
– Drucktaste „Betriebsart“ (14/2) betätigen. Leuchtet die
LED-Anzeige „MAN“ (14/6) grün im Dauerlicht, ist die
Betriebsart „Manuell“ eingestellt.
