259.10.16en

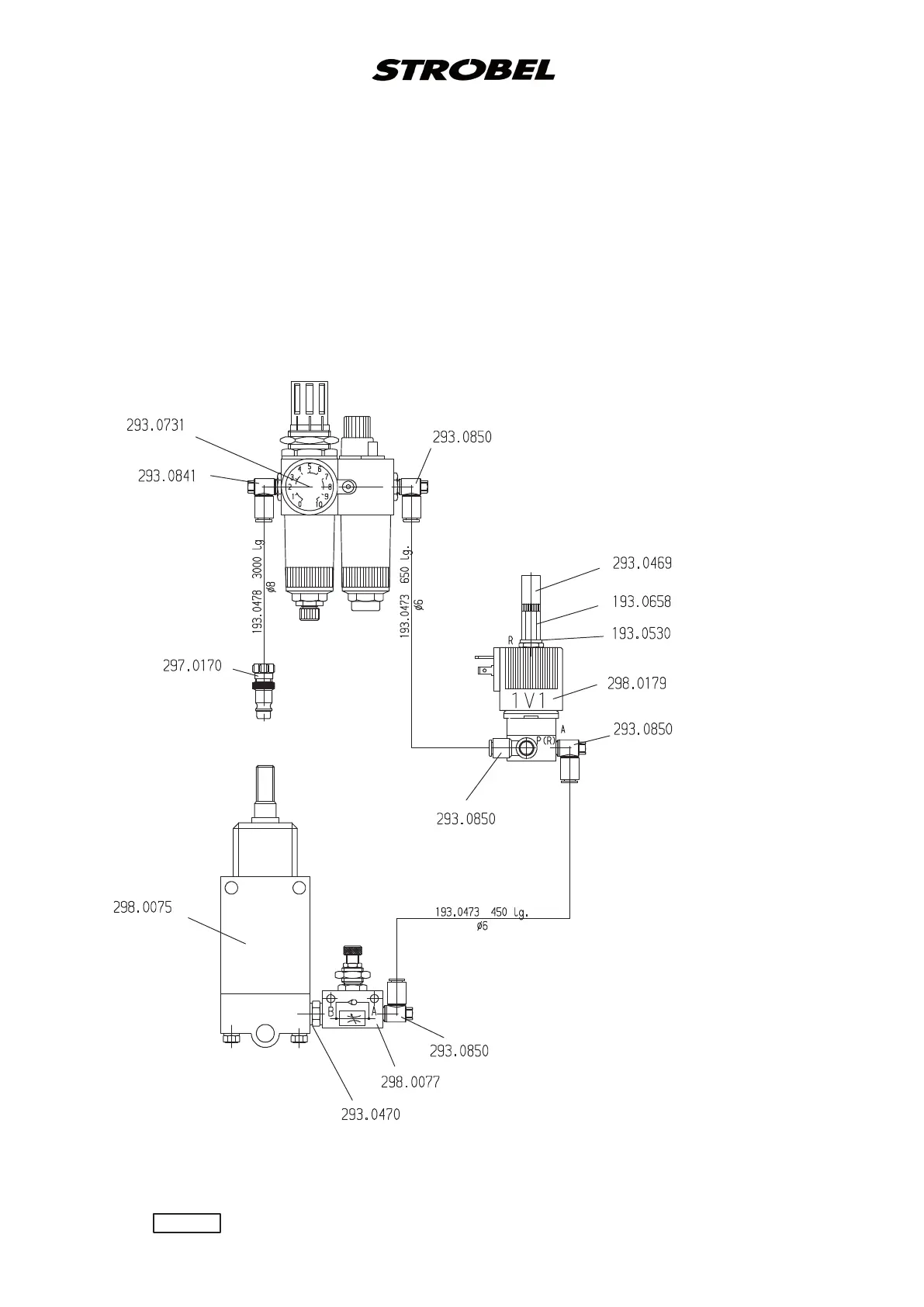

Pneumatic construction circuit diagram cl. 142
service unit
Wartungseinheit
Lüftung
lifting
Magnetventil
solenoid valve
297.0170 1 Kupplungsstecker Ø8
298.0075 1 Spannzylinder
298.0077 1 Drosselrückschlagventil R1/8
298.0179 1 3/2 Wege-Magnetventil
293.0731 1 Wartungseinheit
193.0658 1 Muffe R1/8
193.0530 1 Dichtung R1/8
293.0470 1 Doppelnippel R1/8
293.0469 1 Schalldämpfer R1/8
193.0478 3000 PA-Schlauch Ø8x1
193.0473 1100 PA-Schlauch Ø6x1
293.0841 1 L-Einschraubanschluss R1/8x8
293.0850 4 L-Einschraubanschluss R1/8x6
198.0623
