Suministro eléctrico
ESTE EQUIPO DEBE SER CONECTADO A TIERRA
Antes de efectuar la conexión, deberá leer y comprender el
contenido de este manual y asegurar que el suministro de la
línea corresponda con el mostrado en la placa de servicio. Los
rotavapores Bibby Scientific requieren un suministro
monofásico nominal de 220-240V, 50/60Hz~. El consumo de
energía del rotavapor es de 50W. Se incluyen fusibles F3.15AL
(20x5mm) instalados en ambas líneas activa y neutra.
EN CASO DE DUDA CONSULTE A
UN ELECTRICISTA PROFESIONAL
Si ninguno de los enchufes es adecuado, tome el cable con el
enchufe tipo Reino Unido y sustitúyalo por uno adecuado. Esta
operación requiere cortar el enchufe moldeado, preparar el cable y
conectarlo al enchufe recableable conforme con las instrucciones.
ES IMPORTANTE QUE ESTA OPERACIÓN SEA LLEVADA A CABO
SOLAMENTE POR UN ELECTRICISTA PROFESIONAL
CUALIFICADO
Los hilos incluidos en el cable de la red muestran los colores
siguientes:
MARRÓN - ACTIVO
AZUL - NEUTRO
VERDE/AMARILLO - TIERRA
El equipo está provisto de una toma tipo IEC en la parte posterior del
instrumento para la conexión del cable de la red. El cable de la red
adecuado deberá ser conectado ANTES de efectuar la conexión al
suministro de la red.
Si es necesario recambiar el cable de la red, deberá utilizarse un
cable de 1mm
2
con código armonizado H05W-F conectado a un
enchufe IEC 320.
N.B. El cable de la red tipo Reino Unido está protegido mediante un
fusible de 10A montado en la parte superior del enchufe.
Consejos de seguridad antes de usar
el equipo
1. Si el mecanismo de gateamiento va a ser levantado sin
material de vidrio instalado deberá tenerse gran cuidado.
Sin el peso del vidrio, el gato se alzará rápidamente
pudiendo causar daños al mecanismo. Desbloquee el gato
con cuidado al tiempo de presionarlo hacia abajo para
controlar el movimiento.
2. Como es probable que el equipo sea utilizado bajo vacío,
antes de ponerlo en funcionamiento examine
detenidamente todo el material de vidrio por si muestra
rayones o ataque químico. Si se usa material de vidrio
dañado bajo vacío podrá surgir una implosión. En
cualquier caso se recomienda que el equipo funcione
situado detrás de una pantalla protectora.
3. No use el equipo en atmósferas peligrosas o para el
mezclado de materiales peligrosos.
4. Deberán adoptarse precauciones especiales cuando el
equipo se usa con disolventes inflamables. El equipo no
está protegido contra chispas o explosiones.
5. En caso de interrumpirse el suministro de la red, avería o
fallo mecánico, el equipo continuará funcionando después
de repararse la avería.
6. Deben tenerse muy en cuenta los aspectos de seguridad
asociados con material de vidrio rotatorio y cuando éste se
levanta y baja con el gato.
Ensamblaje
Si el mecanismo de gateamiento va a ser levantado sin
material de vidrio instalado deberá tenerse gran cuidado. Sin
el peso del vidrio, el gato se alzará rápidamente pudiendo
causar daños al mecanismo. Desbloquee el gato con cuidado
al tiempo de presionarlo hacia abajo para controlar el
movimiento.
1. Desembale el rotavapor e identifique los componentes
siguientes:
Ítem Componente Núm. de catálogo
1 Condensador RE100/CO o RE200/VC o
RE200/CF y RE200/CFD
2 Presilla de junta cónica KCM29
3 Adaptador de alivio de vacío /
alimentación RE100/VR
4 Matraz rotatorio 1L FD1L/4RE
5 Matraz colector 1L RE100/RF/1L
6 Soporte del motor del rotavapor RE300/MS
7 Presilla de junta esférica JC35
8 Tubo de vapor RE100/VT o RE100/VT/CF
9 Capacete de retención gris
10 Muelle metálico circular
11 Junta hermética
12 Junta secundaria
13 Presilla de retención
- Cable tipo Reino Unido
- Cable tipo europeo
- Fusible de repuesto

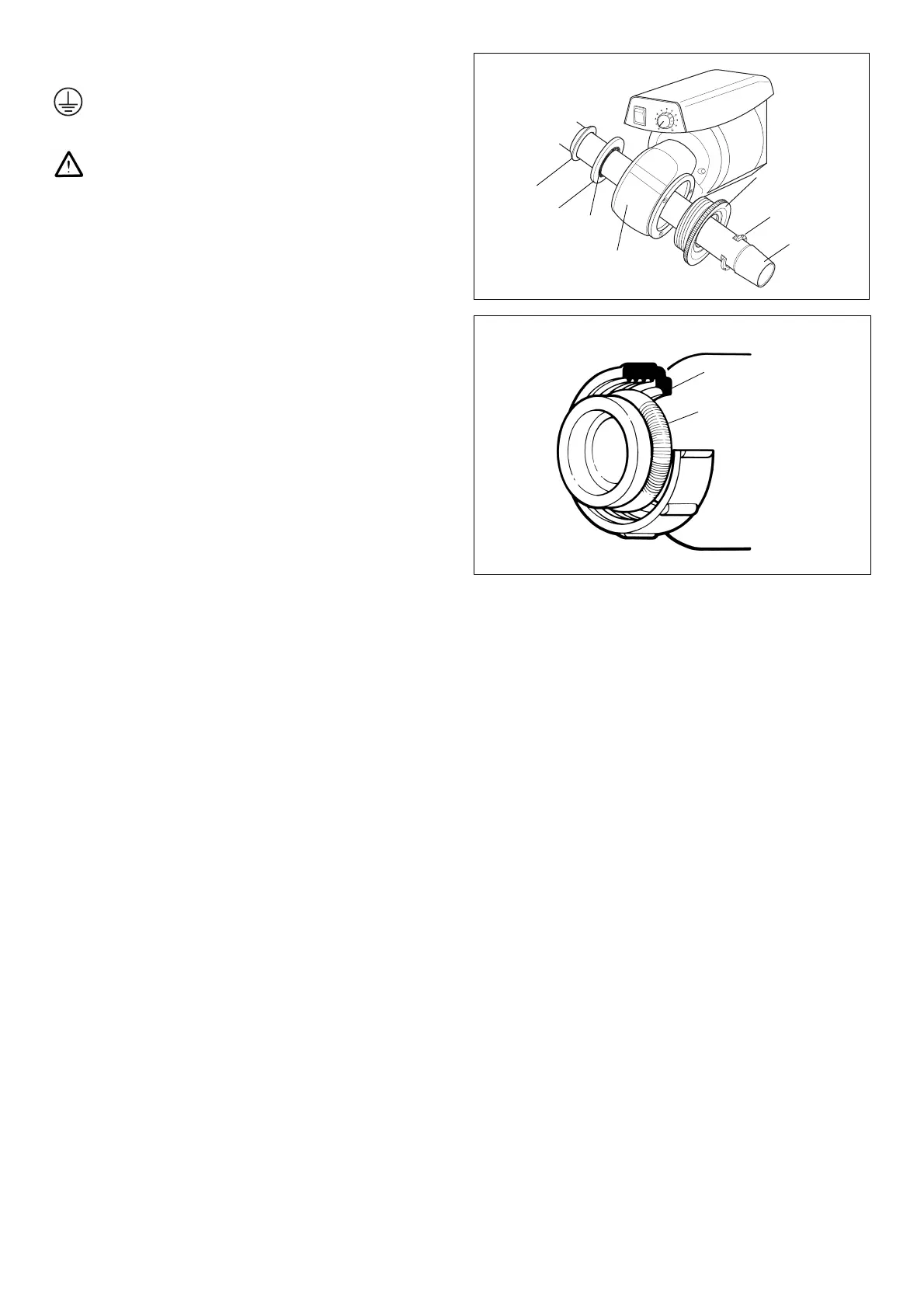

12
11
Muelle
Alojamiento del
cojinete
Figura 2
Figura 3
Buje roscado de
plástico
13
8
Todos los
componentes se
incluyen en la
envuelta del
soporte del motor
del rotavapor.
