Avant utilisation
Si le matériel n’est pas utilisé de la manière décrite dans le
présent manuel, la protection fournie risque d’être amoindrie.
Les évaporateurs rotatifs Bibby Scientific sont conçus pour fonctionner
dans les conditions suivantes :
❖ Utilisation en intérieur uniquement
❖ Utilisation dans une zone bien ventilée
❖ Plage de températures ambiantes de +5°C à +40°C
❖ Altitude jusqu’à 2000m
❖ Humidité relative ne dépassant pas 80%
❖ Fluctuations d’alimentation secteur ne dépassant pas 10% de la
tension nominale
❖ Surtension de catégorie II IEC 60364-4-443
❖ Pollution de degré 2 IEC664
Evaporateurs rotatifs Français
RE300 RE301 RE302
RE300P RE301P RE302P

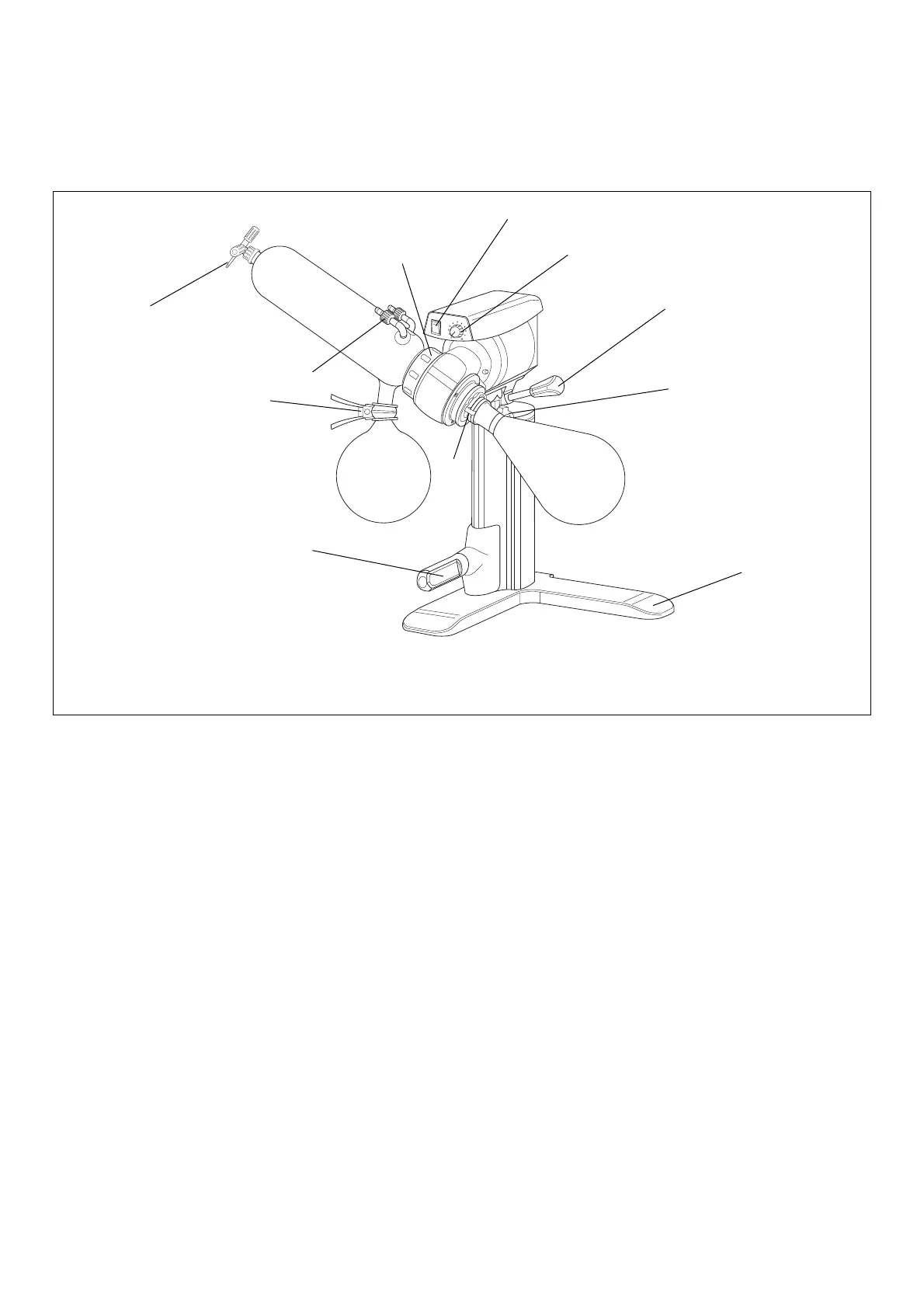

Figure 1 Montage
3
7
1
9
4
5
Poignée à serrage tournant de réglage
de hauteur
Raccords de vide et eau
6
Interrupteur marche/arrêt
Molette de commande de vitesse
Commande d’angle du verre
Molette de réglage de hauteur
supplémentaire
Positionnement et raccordements
Afin d’obtenir les performances optimales de votre évaporateur
rotatif Bibby Scientific, l’emplacement prévu devra être
attentivement pris en considération. Veuillez étudier les notes
suivantes avant de commencer le montage.
Choisir un emplacement commode, permettant un accès aisé aux
deux ballons rotatif et récepteur.
Afin de permettre de monter et descendre la verrerie, un
dégagement minimum de 850mm est nécessaire.
L’emplacement devra avoir accès aux raccordements suivants :
❖ Une alimentation en eau froide pouvant fournir 60 l/h est
nécessaire pour RE300, RE300P, RE301, RE301P.
❖ Alimentation électrique.
❖ Vidange.
❖ Ligne de vide (en option)
Instructions de montage et d’utilisation
2
