Stromversorgung
DIESES GERÄT MUSS GEERDET WERDEN
Vor dem Anschließen bitte die Anleitung zunächst aufmerksam
durchlesen. Darauf achten, dass die Stromversorgung den
Angaben auf dem Typenschild entspricht. Die
Rotationsverdampfer von Bibby Scientific benötigen eine
einphasige Wechselstromversorgung mit 220-240V, 50/60Hz.
Die Stromaufnahme des Rotationsverdampfers beträgt 50 W.
Phasen- und Nullleiter sind jeweils durch F3.15AL Sicherungen
(20 x 5 mm) geschützt.
IM ZWEIFELSFALL EINEN ELEKTRO-FACHMANN HINZUZIEHEN
Das Gerät wird mit zwei Netzkabeln mit unterschiedlichen Steckern
geliefert. Das eine Kabel besitzt einen 3-poligen Stecker für
Großbritannien, während das andere Kabel mit einem zweipoligen
Schuko-Stecker ausgerüstet ist. Wählen Sie das für Ihren Standort
geeignete Kabel und entsorgen Sie das andere.
Sollten beide Kabel nicht passen, nehmen Sie bitte das Kabel mit
dem GB-Stecker und schließen Sie den entsprechenden neuen
Stecker an. Dazu muss der angespritzte Stecker abgeschnitten
werden. Dann das Kabel für den neuen Stecker passend machen und
diesen entsprechend den jeweiligen Anweisungen anschließen.
WICHTIG: EIN SOLCHER ANSCHLUSS DARF NUR VON EINEM
ELEKTRO-FACHMANN AUSGEFÜHRT WERDEN
Farbkennzeichnung des Netzkabels:
BRAUN - PHASENLEITER
BLAU - NULLLEITER
GRÜN/GELB - ERDLEITER
Auf der Geräterückseite befindet sich eine Europa-Steckdose für den
Anschluss des Netzkabels. Das Kabel an dieser Stelle zuerst
einstecken BEVOR der Anschluss an die Stromversorgung erfolgt.
Bei einem eventuellen Austausch des Netzkabels wird ein Kabel vom
Typ H05W-F mit 1 mm
2
Adernquerschnitt und Europastecker (IEC
320) benötigt.
Hinweis: Das GB-Netzkabel ist durch eine 10 A Sicherung im Stecker
selbst geschützt.
Vor dem Gebrauch folgende
Sicherheitshinweise beachten
1. Soll die Hebevorrichtung ohne montierten Glasaufbau
gehoben werden, muss äußerst vorsichtig vorgegangen
werden. Ohne das zusätzliche Gewicht des Glasaufbaus
hebt sich der Lift sehr schnell und kann den Mechanismus
beschädigen. Den Lift daher vorsichtig entriegeln und
gleichzeitig nach unten drücken, um den Bewegungsablauf
unter Kontrolle zu halten.
2. Da das Gerät möglicherweise mit Vakuum betrieben wird
müssen alle Glasgefäße zuvor auf Kratzer und chemische
Verätzungen kontrolliert werden. Die Verwendung
beschädigter Glasgefäße könnte zu einer Implosion führen.
In jedem Fall wird empfohlen das Gerät hinter einem
Sicherheitsschirm zu betreiben.
3. Das Gerät nicht in gefährlichen Atmosphären oder zum
Vermischen gefährlicher Substanzen verwenden.
4. Besondere Vorsicht ist bei Verwendung des Geräts mit
flammbaren Lösungsmitteln geboten. Das Gerät ist weder
funken- noch explosionssicher.
5. Im Falle einer Stromunterbrechung, einer Störung oder
eines mechanischen Versagens läuft das Gerät nach
Beseitigung der Störung wieder an.
6. Beachten Sie die Sicherheitsvorschriften für rotierende
Glasgefäße und gehen sie beim Senken und Heben der
Glasaufbauten vorsichtig vor.
Montage
Soll die Hebevorrichtung ohne montierten Glasaufbau
gehoben werden, muss äußerst vorsichtig vorgegangen
werden. Ohne das zusätzliche Gewicht des Glasaufbaus hebt
sich der Lift sehr schnell und kann den Mechanismus
beschädigen. Den Lift daher vorsichtig entriegeln und
gleichzeitig nach unten drücken, um den Bewegungsablauf
unter Kontrolle zu halten.
1. Den Rotationsverdampfer auspacken und die Komponenten mit
folgender Tabelle vergleichen:
Nr. Beschreibung Katalognummer
1 Kühler RE100/CO oder RE200/VC
oder RE200/CF und RE200/CFD
2 Schliffklammer KCM29
3 Zufuhr-/Entlüftungsadapter RE100/VR
4 Florentiner Flasche 1 L FD1L/4RE
5 Auffangkolben 1 L RE100/RF/1L
6 Motorständer RE300/MS
7 Rundklammer JC35
8 Brüdenrohr RE100/VT oder RE100/VT/CF
9 Graue Sicherungskappe
10 Federstahlring
11 Vakuumdichtung
12 Zweitdichtung
13 Haltering
- GB Netzkabel
- Europa-Netzkabel
- Ersatzsicherung

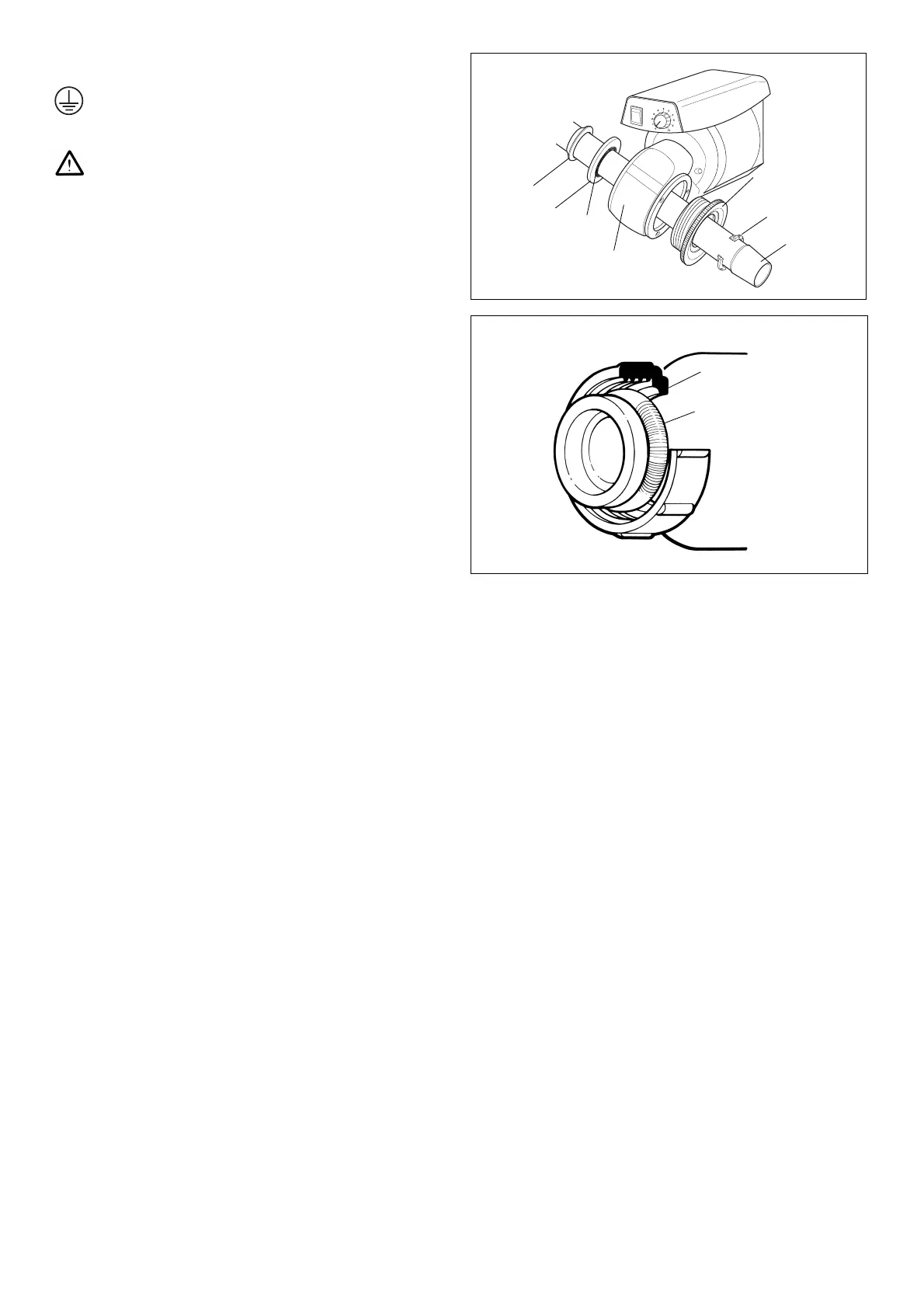

23
12
11
Feder
Lagergehäuse
Abbildung 2
Abbildung 3
Kunst-
stoffschraubring
13
8
Alle Teile sind im
Karton des
Rotationsverdampfer-
Motors enthalten
