STUDER INNOTEC AJ
AJ V2.1 16/24
Solarladeregler für fotovoltaï-
sche Solarmodule (Option – S)
Der in den Wechselrichtern AJ mit der
Option „S“ eingebaute Solarladeregler
ist ausschliesslich nur für den Anschluss
von fotovoltaïschen Solarmodulen ge-
eignet um damit die Batterien zu laden !
Sämtliche anderen Strom- oder Span-
nungsquellen zum Laden der Batterien
benötigen eine separate Ledeeinrich-
tung und dürfen auf keinen Fall an den
AJ angeschlossen werden. Die Leer-
laufs-Spannung der Solarmodule darf im
Maximum 23V für die 12V-Modelle und
max. 46V für die 24V-Modelle des AJ
betragen. Der Shunt-Laderegler arbeitet
nach dem Prinzip I/U/Uo mit Schwebe-
ladeeinrichtung und garantiert somit
immer die beste Ladung und Lebens-
dauer der Batterie.
Die Funktion des Ladereglers wird mit-
tels der orangefarbenen Leuchtdiode
angezeigt.
LED leuchtet : Ladung mit maximalem
Strom
LED gelöscht : Das Solarmodul ist nicht
oder falsch angeschlossen ; es ist
Nacht oder die Batterie ist voll ge-
laden.
LED blinkt : Die Batterie ist geladen und
der Laderegler arbeitet im Schwebela-
demodus.(Die Blinkfrequenz der LED
variiert entsprechend der Ladeleis-
tung, dem Verbrauch und dem Zu-
stand der Batterie)

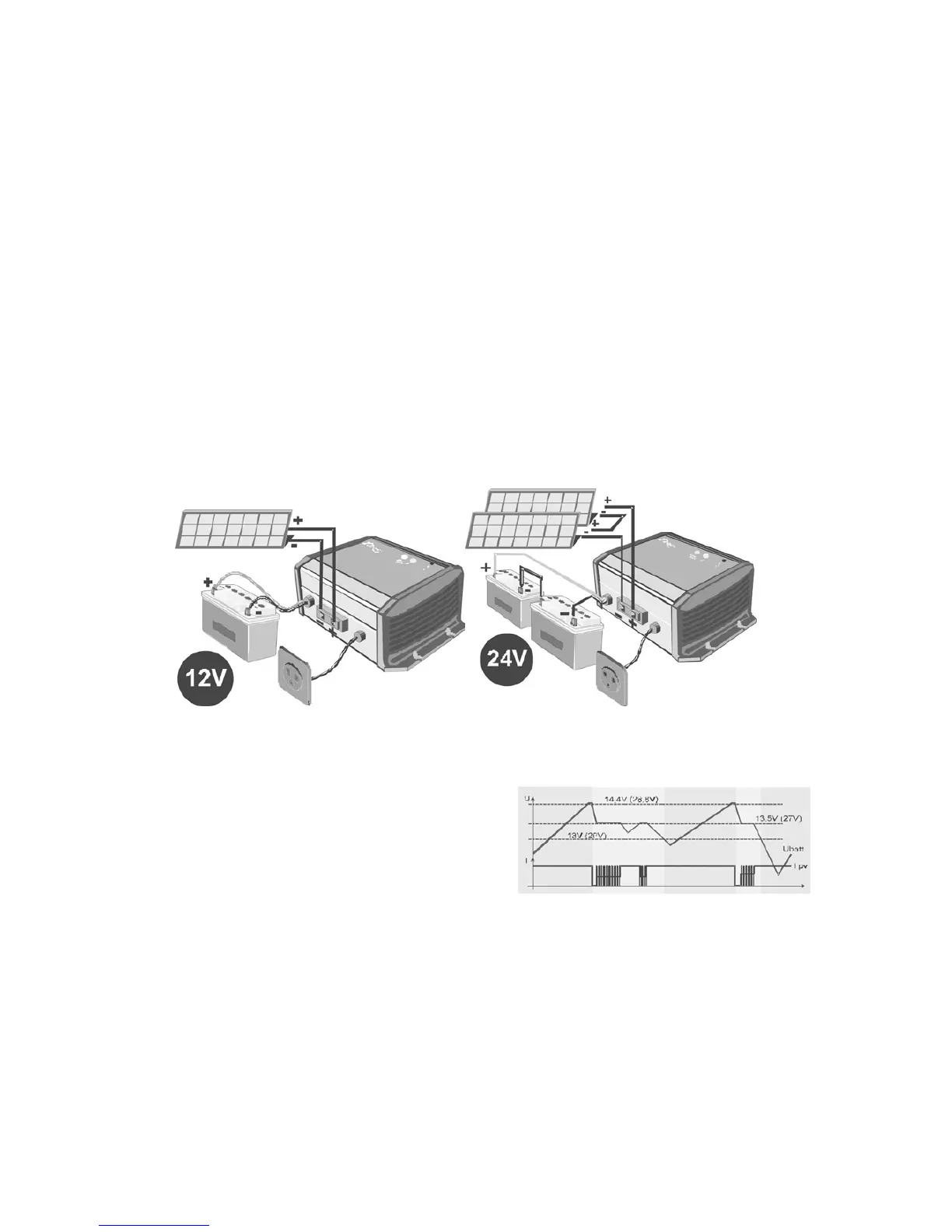

Anschluss des Solarmodule an AJ
2100/2400-S :
An den Wechselrichtern AJ 2100/2400-
S werden die Solarmodule über eine
Abzweigdose an das bereits im Gerät
verdrahtete Kabel (2 x 6mm
2
) ange-
schlossen. Das Kabel am Eingang „SO-
LAR“ muss entsprechend folgenden
Farben angeschlossen werden :
Braun oder rot = Pluspol (+)
Blau oder Schwarz = Minuspol (-)
