9
POWER INPUT
L =LIVE (Brown)(Marrone)
N =NEUTRAL (Blue)(Blu)
=EARTH (Green Yellow)(Verde Giallo)
FUSE:
CS-2 - 230V = 1X T5A 250V
CS-2 - 117V = 1X T8A 250V
POWER INPUT
L =LIVE (Brown)(Marrone)
N =NEUTRAL (Blue)(Blu)
=EARTH (Green Yellow)(Verde Giallo)
FUSES:
CS-4 - 230V = 2X T5A 250V
CS-4 - 117V = 2X T8A 250V
Before connecting the equipment to the mains power:
Make sure that the mains voltage and frequency are in the right range on the
voltage selector.
Prima di collegare l'apparecchio alla rete elettrica:
Assicurarsi che la tensione e la frequenza di utilizzo corrispondano ai valori
indicati in etichetta
(see side picture/vedere figura a lato)
WARNING
!
IMPORTANTE
!

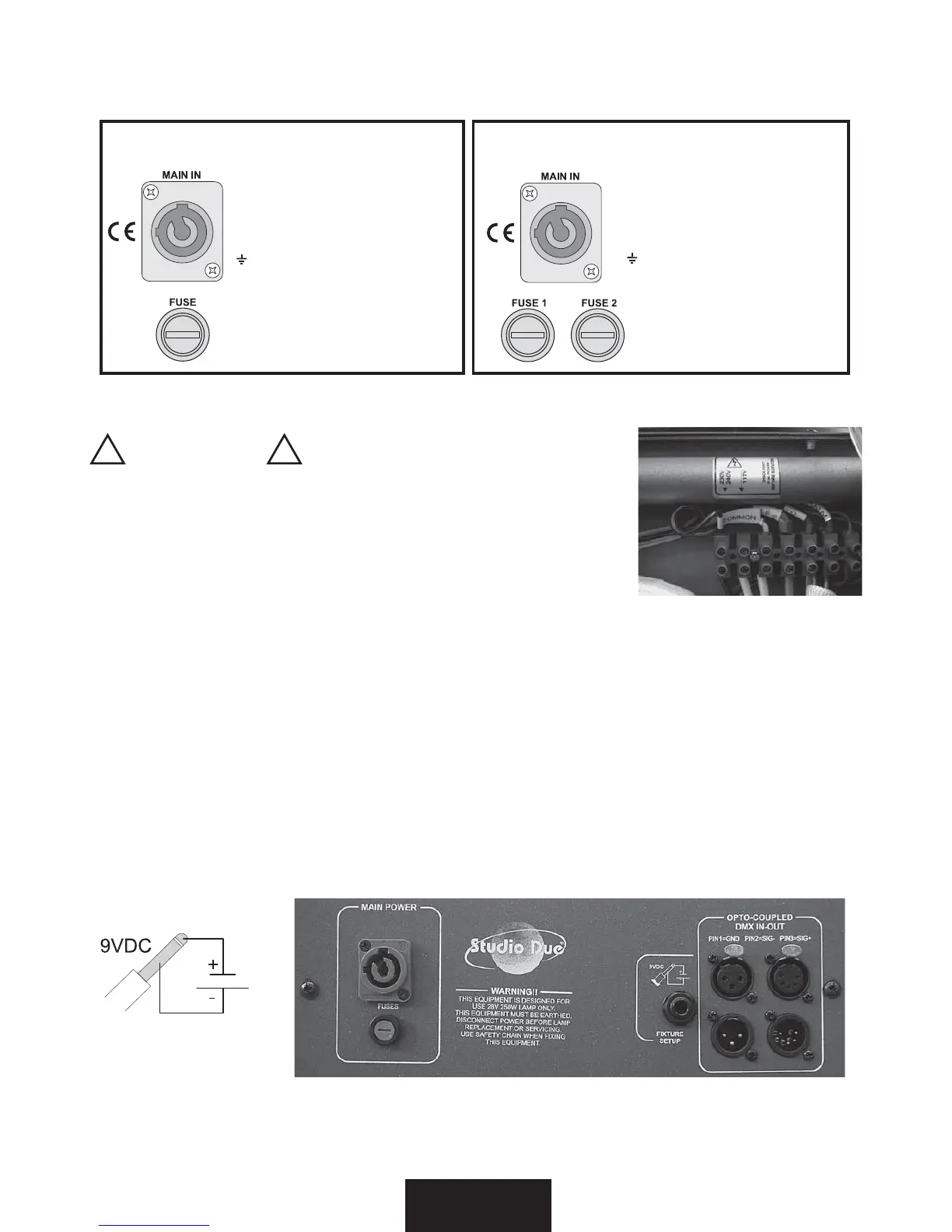

MAINS POWER CONNECTION, FUSES REPLACEMENT / CONNESSIONE ALLA RETE, SOSTITUZIONE FUSIBILI
FIXTURE SETUP (9V DC) / CONFIGURAZIONE APPARECCHIO (9V DC)
With 9V DC it's possible to configure the fixture by its control panel (DMX channels setup, games choose, etc.) without mains power connection.
Here below is shown the correct cable connection.
Con alimentazione 9V DC è possibile configurare l' apparecchio tramite il suo pannello di controllo (settare i canali DMX, scegliere i giochi, etc.) senza
collegarlo alla rete. Di seguito è illustrato lo schema di collegamento del cavo.
