R
!
R
!
R
!
R
!
DMX1 output/linea uscita DMX1
DMX2 output/linea uscita DMX2
EXAMPLE 1/ESEMPIO 1
EXAMPLE 2/ESEMPIO 2
EXAMPLE 3/ESEMPIO 3
Connection controller-spot to
1 DMX 512 OUTPUT over 150mts long
Collegamento centralina-spot ad una sola
LINEA DI USCITA DMX 512 lunga oltre 150mt.
EXAMPLE 4/ESEMPIO 4
Connection controller-spot to
1 DMX 512 OUTPUT over 150mts long
Collegamento centralina-spot ad una sola
LINEA DI USCITA DMX 512 lunga oltre 150mt.
LAST SPOT/
ULTIMO SPOT
LINE > 150mts (with microphonic or audio cable)
LINEA > 150mt (con cavo microfonico o audio)
SIGNAL AMPLIFIER
AMPLIFICATORE
DI SEGNALE
LINE > 150mts (with microphonic or audio cable)
LINEA > 150mt (con cavo microfonico o audio)
SPOTSPOTSPOT

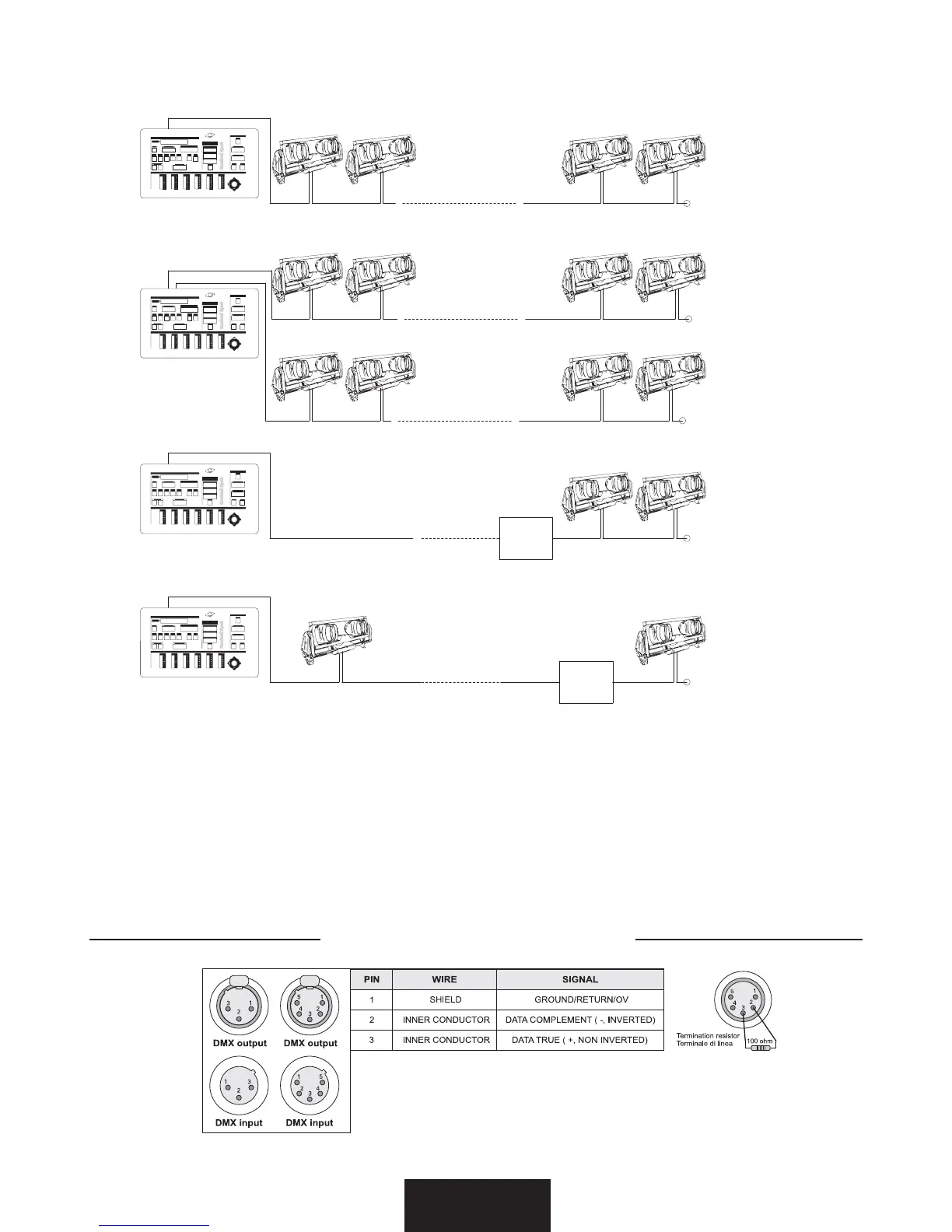

EXAMPLE OF CONNECTION DMX CONTROLLER-SPOT / ESEMPIO DI COLLEGAMENTO CENTRALINA - FARI
DMX CONTROLLER
CENTRALINA DMX
TERMINATION RESISTOR
TERMINALE DI LINEA
DMX CONNECTION / COLLEGAMENTO DMX
LAST SPOT/
ULTIMO SPOTSPOTSPOTSPOT
LAST SPOT/
ULTIMO SPOTSPOTSPOTSPOT
LAST SPOT/
ULTIMO SPOTSPOT
LAST SPOT/
ULTIMO SPOTSPOT
DMX CONTROLLER
CENTRALINA DMX
TERMINATION RESISTOR
TERMINALE DI LINEA
TERMINATION RESISTOR
TERMINALE DI LINEA
DMX CONTROLLER
CENTRALINA DMX
TERMINATION RESISTOR
TERMINALE DI LINEA
DMX CONTROLLER
CENTRALINA DMX
SIGNAL AMPLIFIER
AMPLIFICATORE
DI SEGNALE
TERMINATION RESISTOR
TERMINALE DI LINEA
DMX TERMINAL LINE
The wrong connection of the terminal line or its non-connection are probably the most frequent reasons for the defective functioning
of the DMX line. The terminator is a terminal resistor fitted at the end of the cable furthest from the transmitter.
The terminal resistor should have the same value as the impedance of the connection cable.
We suggest to use a terminal with a 100 ohm resistor.
It is recommanded that all DMX 512 systems have the terminal resistor fitted in the DMX output of the last fixture.
TERMINALE LINEA DMX
L’incorretto o il mancato collegamento del terminale di linea è probabilmente la più comune causa del difettoso funzionamento della
linea DMX. Il terminale di linea DMX consiste in una resistenza posta alla fine della linea.
La resistenza terminale dovrebbe avere idealmente lo stesso valore dell’impedenza del cavo di collegamento.
Noi forniamo un terminale con una resistenza da 100 ohm.
E’ raccomandato per tutti i sistemi DMX 512 inserire il teminale di linea nel connettore uscita DMX dell’ultimo apparecchio
collegato.
