CyberOne EC CW IOM Manual
9

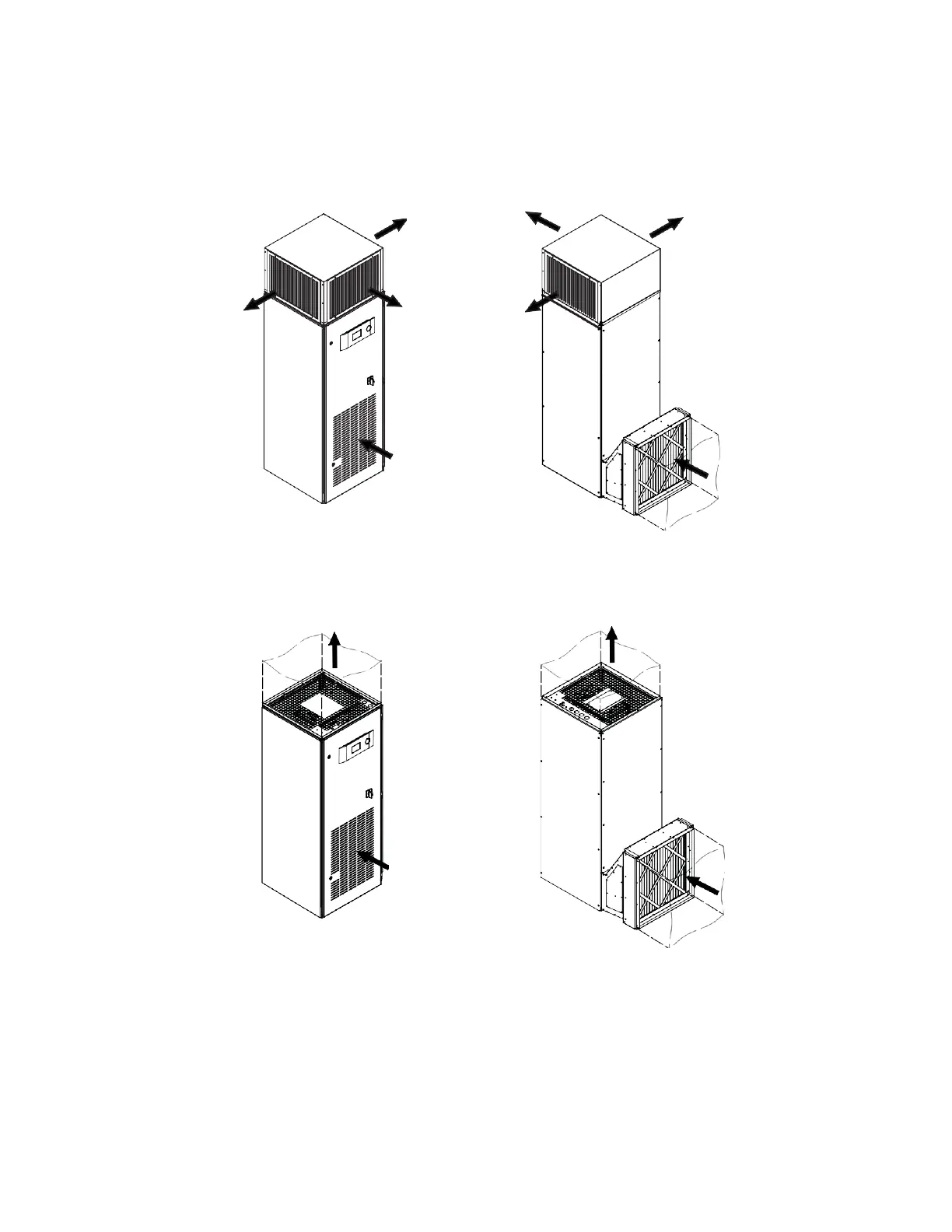

Figure 5. Upflow Configuration Typical Air Patterns
REAR DUCTED RETURN
FRONT FREE RETURN
RETURN
AIR INLET
RETURN
AIR INLET
SUPPLY
AIR OUTLET
TOP DUCTED DISCHARGE
SUPPLY
AIR OUTLET
REAR DUCTED RETURN
FRONT FREE RETURN
RETURN
AIR INLET
RETURN
AIR INLET
SUPPLY
SUPPLY
AIR OUTLET
AIR OUTLET
TOP DISCHARGE- 2 OR 3-WAY PLENUM BOX
