Stuv 21 - Page 10

S21-IME-6L
12-10
10
1112
Ø 180
210
Ø 180
970
560
575
≥ 150
800
950
1370
Ø 200 / 250
420
1210
Ø 200
D
A
Ø L*
Configuration haute
relevé complet
A
B
65
Ø L*
Configuration basse
relevé partiel
E
≥158
H
O
60
60
G
E
≥158
H
N
57
G
M
C
J
F
250
P
C
J
J
F
250
M
P P
68
H
G
50
40
4040
590
450
1970
610
145
575
440
150
147
Ø 150
Ø 180
2000
Ø 180
1320
207
864
1220
20
600
706
585
530
Ø 180
405
25
160
160
700
806
655
600
Ø 200
430
25

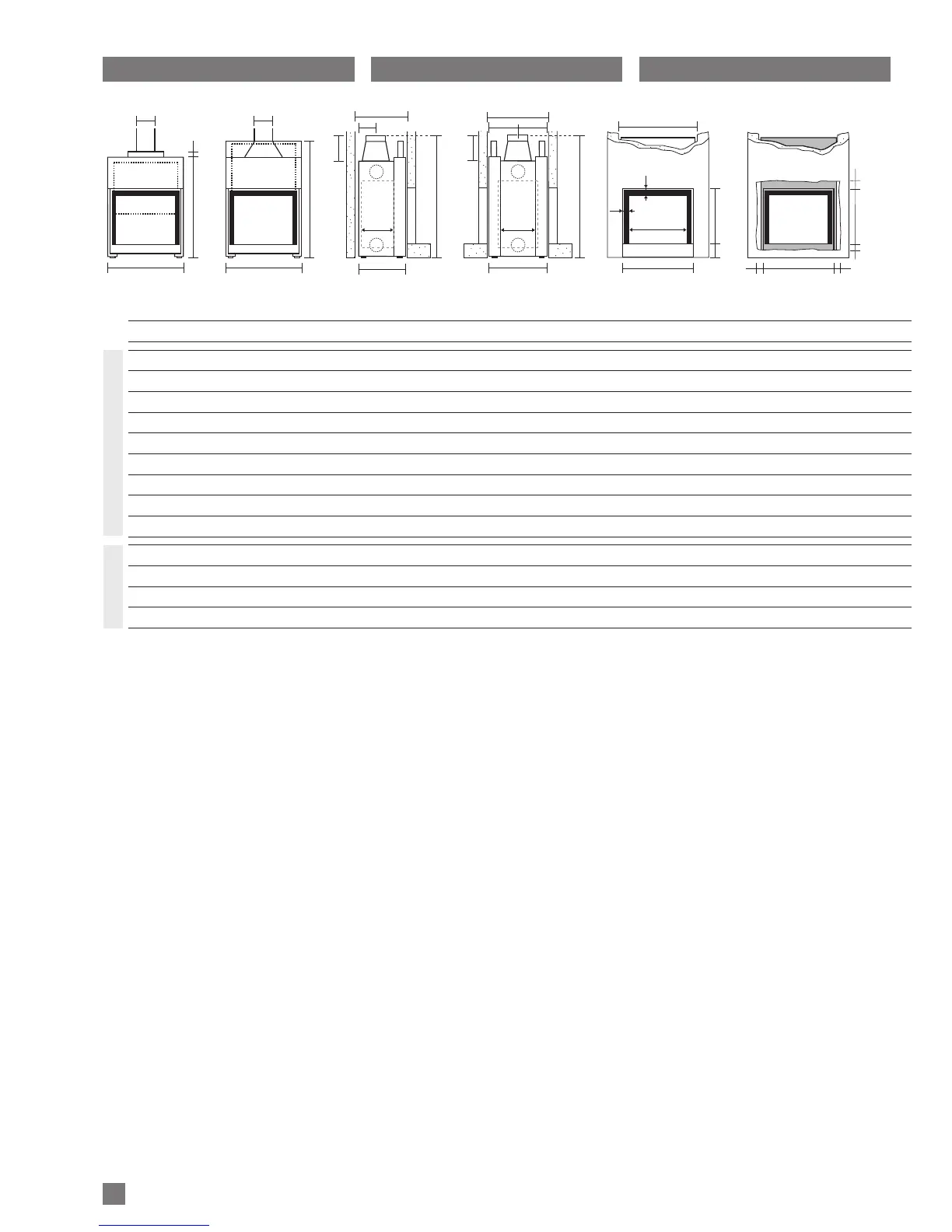

fig. 1
fig. 2 fig. 3 fig. 4
* Diamètre de sortie standard ;
d’autres diamètres sont disponibles.
Consultez votre revendeur.
** Le Stûv 21/45 est disponible
uniquement en relevé partiel.
Les Stûv 21/105 & 21/135 sont
uniquement disponibles en relevé
total.
*** Plage optimale d'utilisation en kW.
**** Plage de consommation de bois/
heure à 12% d'humidité (à titre
indicatif).
Fig. 1 Configuration relevé partiel.
Fig. 2 Configuration relevé total.
Fig. 3 Réserve à prévoir lors du placement
d'un cadre et contre-cadre (finition
sans cadre stûv).
Fig. 4 & 4' Réserve à prévoir lors du
placement d'un cadre et contre-
cadre stûv (finition cadre appliqué
stûv).
A B C D E F G H J L* M N O P kg kW*** kg/h***
Stûv 21/45** 450 1490 484 - 460 505 384 819 196 200 1695 270 750 275 160 5 –> 10 1,5 –> 3,1
Stûv 21/65C 650 1010 440 1165 660 460 584 539 171 180 1215 470 470 231 155 5 –> 7 1,6 –> 2,3
Stûv 21/65H 650 1225 490 1455 660 510 584 683 196 200 1430 470 615 281 197 6 –> 8 2 –> 2,6
Stûv 21/75 750 1005 490 1137 760 510 684 524 186 180 1211 570 456 281 182 8 –> 11 2,5 –> 3,4
Stûv 21/85 850 1115 540 1295 860 560 784 603 201 200 1320 670 535 331 234 8 –> 14 2,6 –> 4,6
Stûv 21/95 950 1225 590 1455 960 610 884 683 221 250 1430 770 615 381 292 10 –> 18 2,9 –> 5,2
Stûv 21/105** 1050 - 496 1040 1060 515 984 469 201 200 1245 870 400 288 224 7 –> 14 2,1 –> 4,1
Stûv 21/125 1250 1115 563 1295 1260 585 1184 603 221 300 1320 1070 535 354 305 11 –> 21 3,2 –> 6,1
Stûv 21/135** 1350 - 500 1040 1360 515 1282 469 203 250 1245 1170 400 291 286 11 –> 19 3,6 –> 6,2
Stûv 21/75 DF 750 1005 670 1136 760 685 684 524 336 250 1211 570 456 430 187 8 –> 15 2,5 –> 4,7
Stûv 21/85 DF 850 1115 670 1295 860 685 784 603 336 250 1320 670 535 430 236 9 –> 21 2,8 –> 6,6
Stûv 21/95 DF 950 1225 670 1455 960 685 884 683 336 250 1430 770 615 430 297 10 –> 18 3,5 –> 6,3
Stûv 21/125 DF 1250 1115 670 1295 1260 685 1184 603 336 300 1320 1070 535 430 310 11 –> 23 3,9 –> 8
SF
DF
Dimensions & caractéristiques
* Standaard uitgangsdiameter ; andere
diameters verkrijgbaar. Raadpleeg uw
verdeler.
** De Stûv 21/45 is uitsluitend verkrijgbaar
met gedeeltelijk naar boven geschoven
ruit. De Stûv 21/105 & 21/135 zijn
uitsluitend verkrijgbaar met volledig naar
boven geschoven ruit.
*** Optimaal benuttingsbereik in kW.
**** Houtverbruiksbereik/uur bij 12%
vochtigheid (indicatief).
Fig. 1 Configuratie met gedeeltelijk naar boven
geschoven ruit.
Fig. 2 Configuratie met volledig naar boven
geschoven ruit.
Fig. 3 Te voorziene reserve bij plaatsing van
een kader met tegenkader (afwerking
zonder kader stûv).
Fig. 4 & 4' Te voorziene reserve bij plaatsing
van een kader met tegenkader stûv
(afwerking met kader stûv).
* Diametro standard dell’uscita ; sono
disponibili altri diametri. Consultare il
rivenditore.
** Lo Stûv 21/45 è unicamente disponibile
ad alzata parziale.
Gli Stûv 21/105 e 21/135 sono
unicamente disponibili ad alzata totale.
*** Intervallo ottimale di utilizzo in kW.
**** Intervallo di consumo di legna/ora al
12% di umidità (a titolo indicativo).
Fig. 1 Configurazione ad alzata parziale.
Fig. 2 Configurazione ad alzata totale.
Fig. 3 Riserva da prevedere nell’installazione
di un profilo e di un controprofilo
(completamento senza profilo stûv).
Fig. 4 & 4' Riserva da prevedere nell’installazione
di un profilo e di un controprofilo stûv
(completamento profilo applicato stûv).
Afmetingen & kenmerken Dimensioni e caratteristiche
