S21-IME-6L
12-10
46
- placer ceux de l’arrière au maximum
vers l’extérieur puis les recentrer ;
- repousser enfin les réfractaires
latéraux vers l’arrière (pour bloquer les
réfractaires garnissant le dos).
- Pour le 21/45 uniquement, placer la
pièce inox de support de déviateur.
Repousser les réfractaires 15 & 17 vers
le dos du foyer.

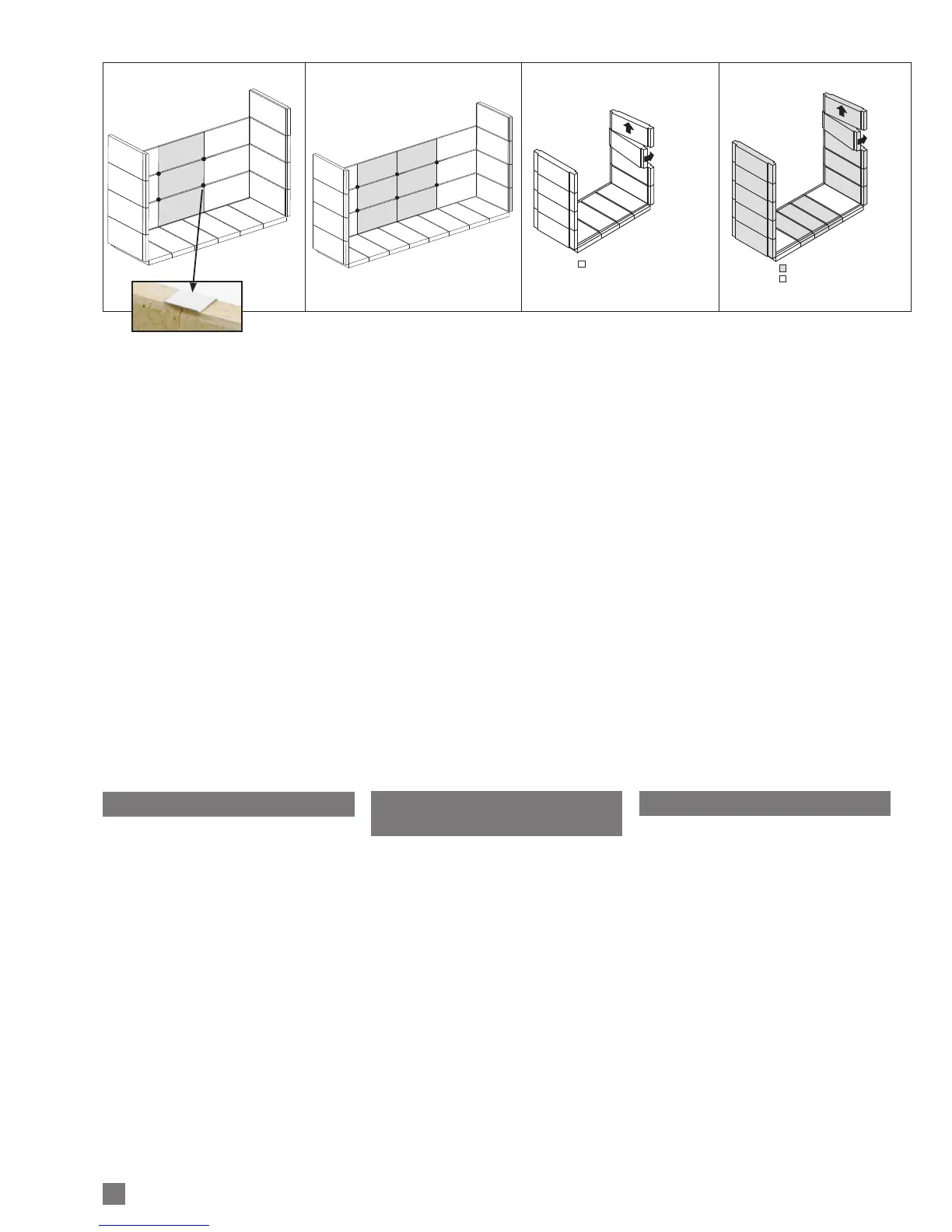

Modèles 21/105 SF et 21/125 SF
(fig. 65) , modèle 21/135 SF (fig. 66) :
La procédure est identique aux autres
modèles simple-face mais les 3 (21/105
& 125) ou 6 (21/135) réfractaires sans
battée se placent au centre de la paroi
arrière. Pour les couches 2 & 3 placer les
pièces de blocage (A) après les réfractai-
res n° 11 & 16 pour les 21/105 & 21/125
et après les n°13-14 et 19-20 pour le
21/135).
Pour les modèles double-face :
Placer et centrer tous les réfractaires du
fond puis les latéraux.
Placement des chicanes
Les chicanes supérieures et inférieures
sont destinées à réguler le tirage et à
augmenter le rendement de l'appareil.
Remarques :
– Suivant le tirage de la cheminée, on
peut déplacer d’abord la chicane
inférieure réglable. Puis agir sur
le tirage en modifiant la chicane
supérieure pré-découpée (mais
attention cette seconde opération est
irréversible).
– Si la cheminée n'offre pas un bon
tirage, ne pas placer la chicane
supérieure.
Placement de la chicane supérieure
(pas pour le 21/45)
La chicane supérieure est composée de 2
pièces en inox. Une se place à gauche et
l'autre à droite (photos 70 & 71).
66
21/135 SF
67 68
- mettere quelli sul retro il più possibile
verso l’esterno, quindi ricollocarli al
centro,
- spingere quindi i refrattari laterali
verso la parte posteriore (per bloccare i
refrattari che rivestono il retro).
- Solo per il modello 21/45, mettere il
gancio di bloccaggio inox di supporto
del deviatore. Spingere i refrattari 15 e
17 verso la parte posteriore.
Per i modelli 21/105 SF e 21/125 SF
(fig. 65), 21/135 SF (fig. 66):
Come per gli altri modelli monofacciali
ma i 3 (21/105 e 125) o 6 (21/135)
refrattari senza battuta si collocano al
centro della parete posteriore. Per i piani
2 e 3, collocare i ganci di bloccaggio inox
(A) rispettivi dopo i refrattari n° 11 e 16
per i modelli 21/105 e 21/125 e dopo i
refrattari n°13-14 e 19-20 per il modello
21/135.
Per i modelli bifacciali :
Centrare tutti i refrattari, prima
quelli sul fondo e poi sui lati.
Installazione dei deflettori
I deflettori superiori e inferiori sono
destinati a regolare il tiraggio e ad
aumentare il rendimento del monoblocco.
Nota :
– In funzione del tiraggio del camino,
si può variare l’inclinazione del
deflettore inferiore (regolabile). Il
deflettore superiore è pre-tagliato; è
quindi possibile ridurne le dimensioni,
sempre a scopo di agevolare
il tiraggio. (attenzione : questa
operazione è irreversibile)
– Se il camino non ha un buon tiraggio,
non collocare il deflettore superiore.
Installazione del deflettore superiore
(non per il 21/45)
Il deflettore superiore è costituito da
2 parti metalliche. Uno va sistemato a
sinistra e l’altro a destra (foto 70 e 71).
- leg de vuurvaste stenen van de achter-
wand zo ver mogelijk naar buiten om
ze vervolgens opnieuw te centreren ;
- duw de zijdelingse vuurvaste platen
vervolgens opnieuw naar achter (om de
vuurvaste stenen van de achterwand
vast te zetten).
- Alleen voor de 21/45, plaats het RVS
steunelement van de omleider.
Duw de vuurvaste stenen 15 & 17 naar
de achterwand van de haard.
Modellen 21/105 SF et 21/125 SF
(fig. 65) , model 21/135 SF (fig. 66) :
Zelfde procedure als voor de andere
enkelzijdige modellen, maar de 3 (21/105
& 125) of 6 (21/135) vuurvaste stenen
zonde aanslag komen in het midden van
de achterwand. Voor de niveaus 2, 3 en
4 moeten de fixatiestukken (A) na de
vuurvaste stenen nr. 11 & 16 worden
geplaatst voor de 21/105 & 21/125 en
na nr.13-14 en 19-20 voor de 21/135).
Voor de dubbelzijdige modellen:
Plaats en centreer alle vuurvaste stenen
van de achterwand en vervolgens die van
de zijkant.
Installeren van de
omleidingsplaten
De bovenste en onderste omleidingspla-
ten dienen om de trek te regelen en het
rendement van het toestel te verhogen.
Opmerkingen :
– Afhankelijk van de trek van de schoor-
steen kan eerst de onderste regelbare
omleidingsplaat worden verplaatst.
Regel vervolgens de trek door de voor-
gesneden bovenste omleidingsplaat te
wijzigen (let op, deze tweede handeling
is onomkeerbaar).
– Als de schoorsteen niet goed trekt, de
bovenste omleidingsplaat niet plaatsen.
Installeren van de bovenste omlei-
dingsplaat (niet voor de 21/45)
De bovenste omleidingsplaat bestaat uit
2 RVS elementen. Een wordt links en een
ander rechts geplaatst (foto’s 70 & 71).
