Stûv 30-compact haut - 02/14

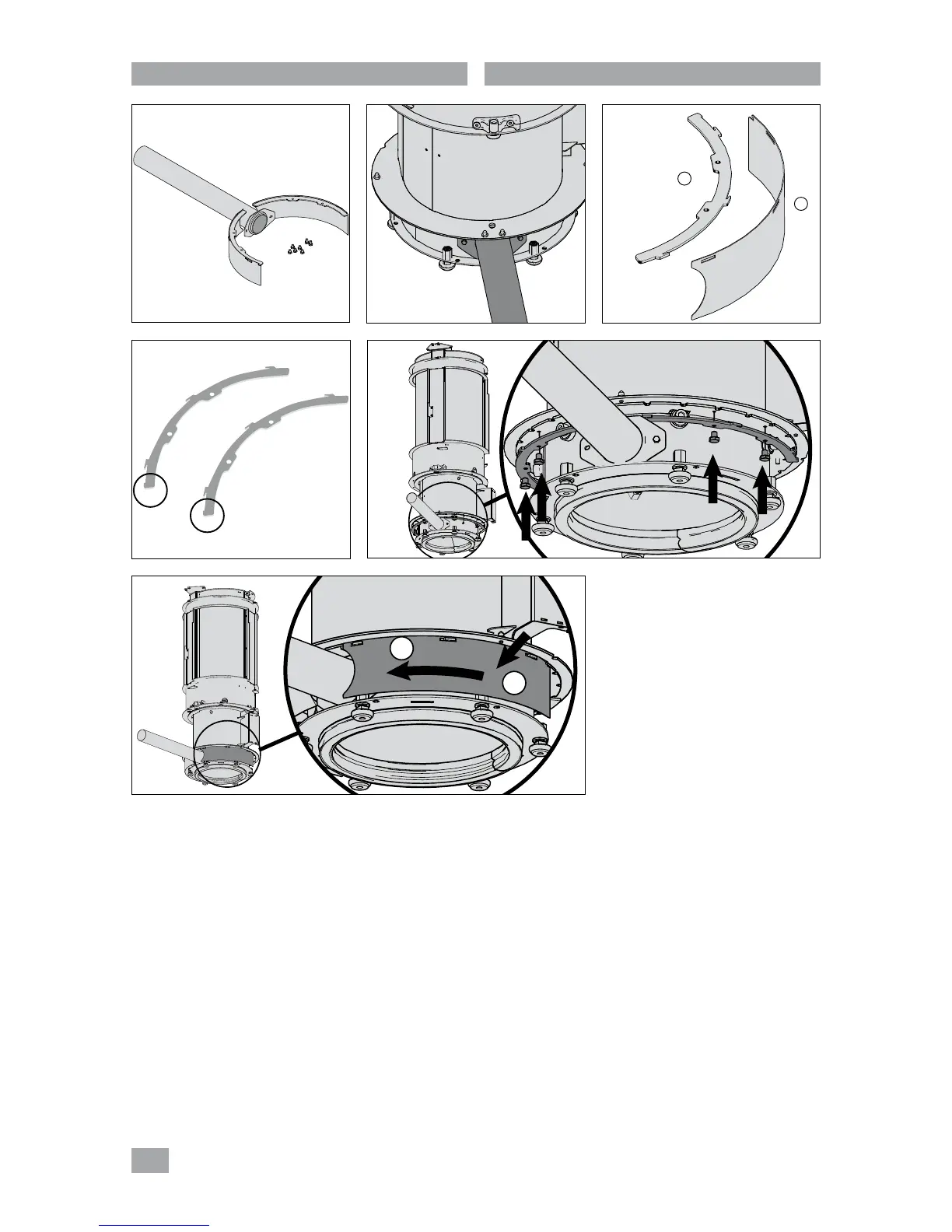

> Fixer les 2 supports des demi-caches [photo7 a]
– Positionner les supports de telle sorte que l'appendice
[schéma8] soit situé à l'avant du foyer
– Fixer les 2 supports (à l'aide des 4 vis M5x6 tête
hexagonale et d'une clef de8) [photo9].
> Clipser les 2 demi-caches [photo7 b] à leur support et
vérifier qu'ils sont bien bloqués [photos10].
Raccordement de l'air extérieur (suite)
Si la connexion d'air vient du mur :
> Prendre le kit "adduction d'air extérieur par l'arrière"
[photo5].
> S'assurer que le conduit ait la longueur voulue sachant
que la longueur maximum du conduit d'adduction
standard Stûv est de 50cm. Le recouper si nécessaire.
> Brancher le conduit à l'arrière du foyer (à l'aide 2 vis
M5x6 tête hexagonale et d'une clef de 8) [photo6].
> Fix the 2 masking supports [photo 7a]
– Position the supports so that the additional piece is at the
front of the stove.
– Fix the 2 supports (using the 4 M5x6 hexagonal head
screws and a size 8 spanner) [photo 9].
> Clip on the 2 masking pieces [photo 7b] to their
supports and check that they are firmly in place
[photo 10].
Connection with outside air (continuation)
If the air connection comes from the wall :
> Find the "rear outside air inlet" kit [photo 5].
> Make sure the duct is the desired length bearing in mind
the maximum length of the standard Stûv inlet duct is
50cm. Cut it if necessary.
> Connect the flue to the back of the stove (using 2 M5x6
hexagonal head screws and a size 8 spanner)
[photo 6].
