6
|
Atención al cliente de Sub-Zero 800.222.7820
PREPARACIÓN DEL SITIO
Preparación
Desembale la unidad e inspeccione si tiene algún daño.
Retire la base de madera y deseche los pernos y soportes
de transporte. Retire y recicle los materiales de embalaje.
No deseche el zócalo, el soporte antivuelco ni las piezas de
montaje.
Repliegue completamente las patas niveladoras delanteras
para que pueda mover la unidad a su posición. Las patas
niveladoras delanteras y traseras se pueden ajustar desde
el frente de la unidad una vez que la misma está en su
posición.
Retire la bandeja de drenaje de la base de la unidad para
evitar que se dañe y permitir que se pueda colocar bien la
plataforma rodante.

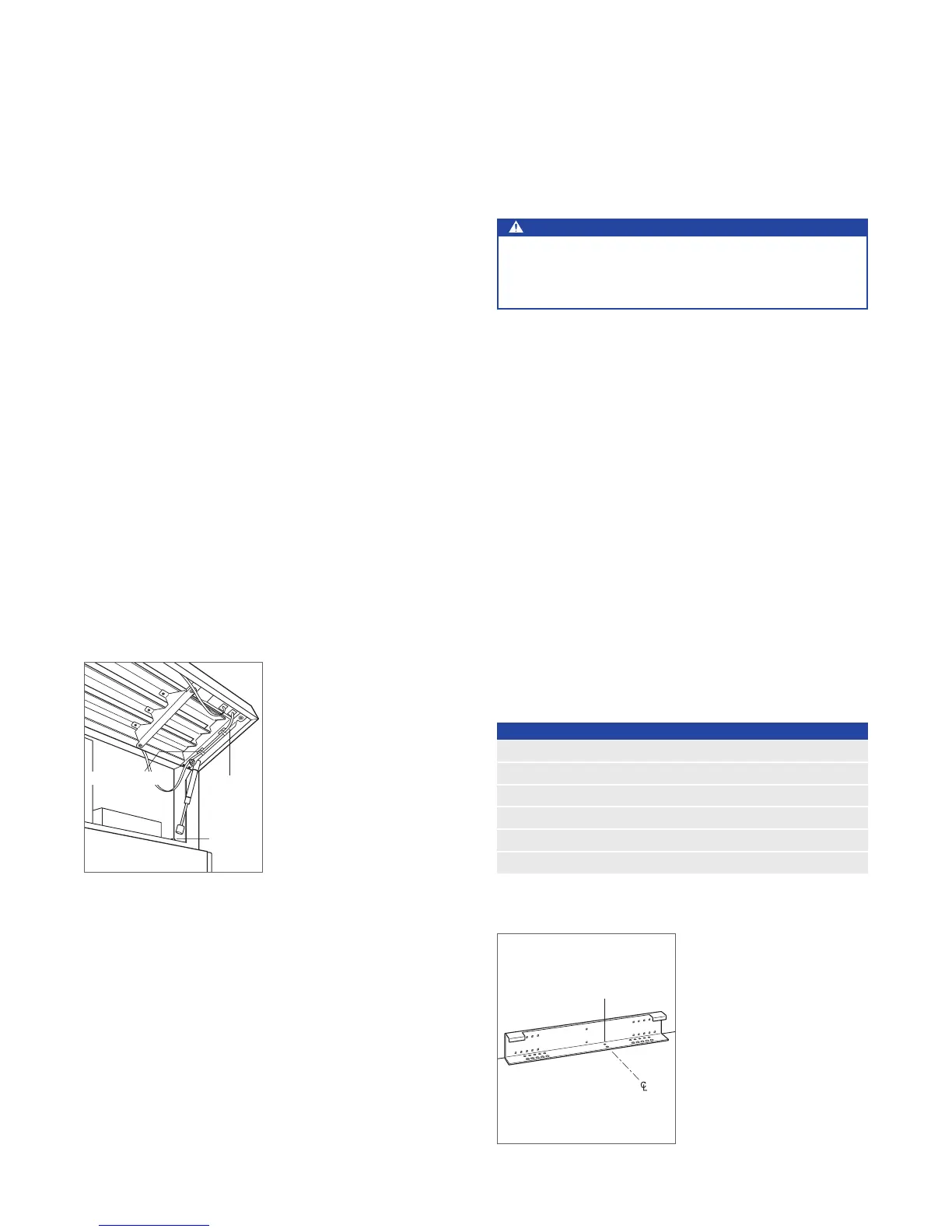

Debe quitar el conjunto de la rejilla antes de mover la
unidad. Para quitarlo, jale el borde inferior de la rejilla hacia
fuera y gire hacia arriba. Corte los amarracables que unen
el cable de red con la rejilla y desconecte el cable de red.
Quite los tres pernos de la rejilla y jálela para extraerla. Con-
sulte la siguiente ilustración.
NETWORK
CABLE
GRILLE
BOLT
CABLE TIE
Extracción de la rejilla.
Soporte antivuelco
ADVERTENCIA
Para evitar que la unidad se incline hacia delante y pro-
porcionar una instalación estable, la unidad debe estar
asegurada en su lugar con el soporte antivuelco.
Utilice los oricios de ubicación de la línea central para
colocar el soporte antivuelco en el centro de la abertura.
El soporte se debe colocar a 24"
(610) desde el frente de la
abertura hasta la parte posterior del soporte. Esta profun-
didad aumentará a 26"
(660) en una instalación empotrable.
No colocar correctamente el soporte antivuelco impedirá
que la unidad quede bien enganchada.
Utilice todas las piezas de montaje de los soportes anti-
vuelco de acuerdo con las instrucciones para suelos de
madera o de concreto.
AVISO IMPORTANTE: Para aplicaciones en suelo de madera
o de concreto, si los tornillos del # 12 no alcanzan un
travesaño o la placa de pared, utilice tornillos del # 8 y aran-
delas del # 12 con los anclajes de pared.
AVISO IMPORTANTE: En algunas instalaciones el contrapiso
o el suelo terminado pueden necesitar que se inclinen los
tornillos utilizados para sujetar el soporte antivuelco a la pared
del fondo.
PIEZAS DE MONTAJE ANTIVUELCO
1 Soporte antivuelco
12 Tornillos de cabeza plana de #12 x 2
1
/2"
3 Anclas de cuña de
3
/8"–16 x 3
3
/4"
12 Arandelas planas del #12
3 Tornillos de cabeza segmentada de #8–18 x 1
1
/4"
3 Anclajes Nylon Zip-it
®
para pared
CENTERLINE
LOCATING HOLES
Soporte antivuelco.
CABLE
DE RED
PERNO
DE LA
REJILLA
ORIFICIOS DE UBICACIÓN
DE LA LÍNEA CENTRAL
AMARRACABLES
