Sub-Zero ICB648PRO Installation Guide

subzero.com | 5

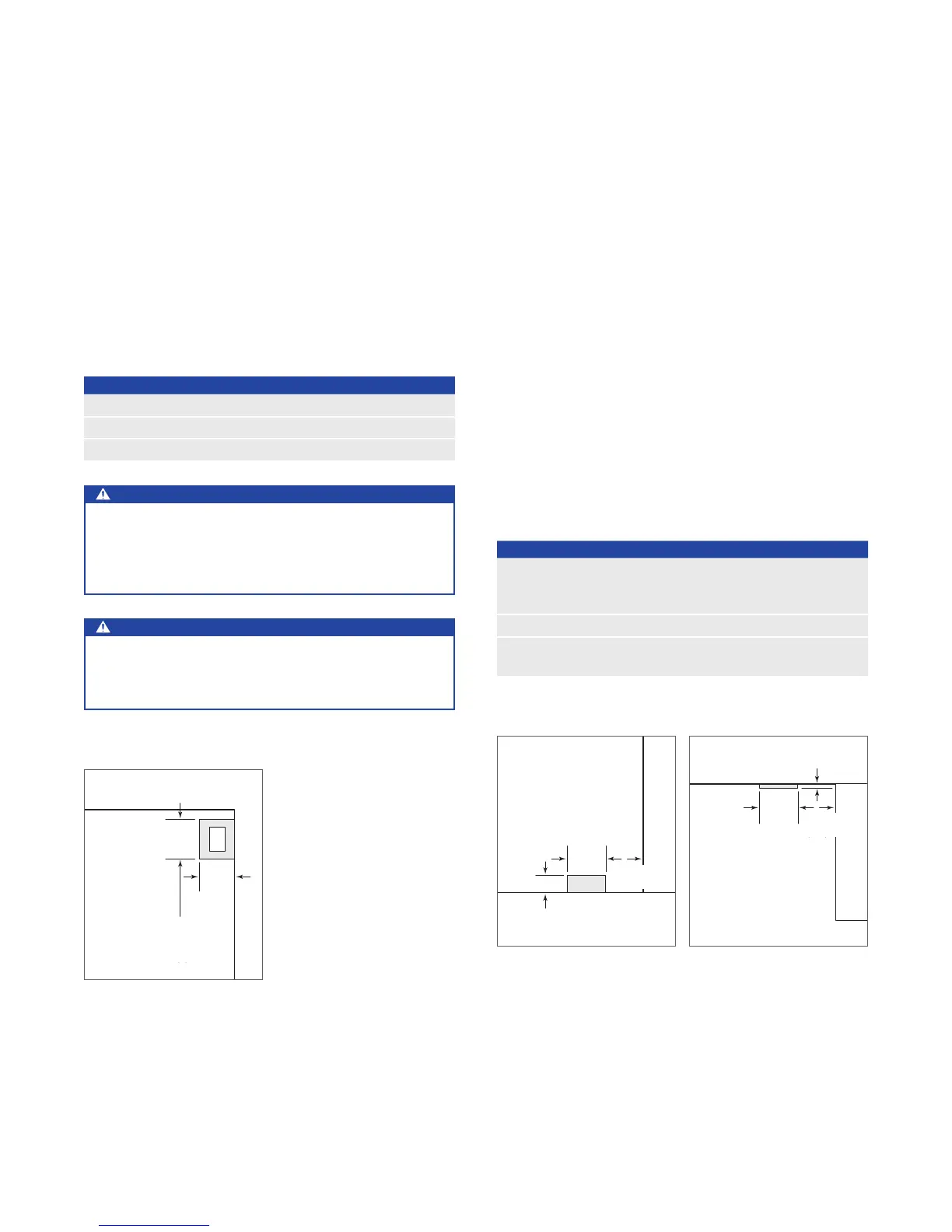

PRÉPARATION DU SITE
Plomberie
L’installation doit se conformer à tous les codes de plom-
berie applicables.
Le tuyau d’alimentation en eau doit se trouver à l’intérieur
de la zone ombragée indiquée dans l’illustration ci-dessous.
Le tuyau d’alimentation en eau doit être relié à l’alimentation
de la maison avec un robinet d’arrêt facilement accessible.
N’utilisez pas des vannes à auto-perçage. Le tuyau d’ali-
mentation en eau ne doit pas nuire à l’installation du support
antibasculement.
Un système à osmose inverse peut être utilisé à condition
qu’il y ait une pression d’eau constante de 35 à 120 psi
(2,4 à 8,3 bars)
vers l’unité en tout temps. Dans cette appli-
cation, le système de ltration doit être dérivé en retirant le
ltre. Une conduite en cuivre n’est pas recommandée pour
cette application.
EXIGENCES DE PLOMBERIE
Tuyau d’alimentation en eau tube PEX ou en acier inoxy-
dable tressé en cuivre de
1
/4po (6) de diamètre extérieur
Pression d’eau 35-120 psi
(2,4-8,3 bars)
Tuyau d’alimentation en eau
supplémentaire pour connexion
36po (914)
3" (76)
FRONT VIEW
FLOOR
5
3
/16"
(132)
6"
(152)
TOP VIEW
BACK WALL
1
/2"
(13)
5
3
/16"
(132)
6"
(152)
3" (76)
FRONT VIEW
FLOOR
5
3
/16"
(132)
6"
(152)
TOP VIEW
BACK WALL
1
/2"
(13)
5
3
/16"
(132)
6"
(152)
Emplacement de l’alimentation
en eau (à l’arrière).
Emplacement de l’alimentation
en eau (au fond).
VUE DE FACE
PLANCHER
VUE DE
DESSUS
Électricité
L’installation doit se conformer à tous les codes électriques
applicables.
L’alimentation électrique doit se trouver à l’intérieur de la
zone ombragée indiquée dans l’illustration ci-dessous.
Un circuit séparé servant uniquement cet appareil est
requis. Un disjoncteur de fuite de terre (GFCI) n’est pas
recommandé et peut interrompre le fonctionnement.
EXIGENCES ÉLECTRIQUES
Alimentation électrique 115 volts CA, 60 Hz
Disjoncteur 15 ampères
Prise mise à la terre à trois broches
MISE EN GARDE
Cette prise doit être vériée par un électricien qua-
lié pour s’assurer qu’elle est câblée avec la polarité
appropriée. Assurez-vous que la prise est correctement
mise à la terre.
AVERTISSEMENT
N’utilisez pas une rallonge ou un adaptateur à deux
broches et ne retirez pas la broche de mise à la terre
du cordon d’alimentation.
FRONT VIEW
75
1
/2"
(1918)
FROM
FLOOR
7"
(178)
E
6"
(152)
Emplacement de l’alimentation
électrique.
VUE DE FACE
75
1
/2po
(1 918) DU
PLANCHER
MUR ARRIÈRE
7po
(178)
6po
(152)
6po
(152)
6po
(152)
3po (76)
5
3
/16po
(132)
5
3
/16po
(132)
1
/2po
(13)
