Sub-Zero ICBBI-48SD Installation Guide

subzero.com | 3
GERÄT MIT
19-mm-PLATTE
DETAIL A
DETAIL B
VORDERANSICHT
A
BREITE ZU
ANSCHLAGLEISTE
B
BÜNDIGE/VOLL
INTEGRIERTE BREITE
32
mm
32
mm
SEITENANSICHT
6 mm
610 mm
TIEFE ZU
SCHLAGLEISTE
665 mm
BÜNDIG
EINGELASSENE TIEFE
56
mm
2.127
mm
HÖHE ZU
SCHLAG-
LEISTE
610 mm
TIEFE ZU
SCHLAG-
LEISTE
665
mm
BÜNDIG
EINGELASSENE
TIEFE
DRAUFSICHT
56 mm
32 mm
SCHLAG-
LEISTE
SCHLAGLEISTE
2.134
mm
BÜNDIG
EINGELASSENE
HÖHE

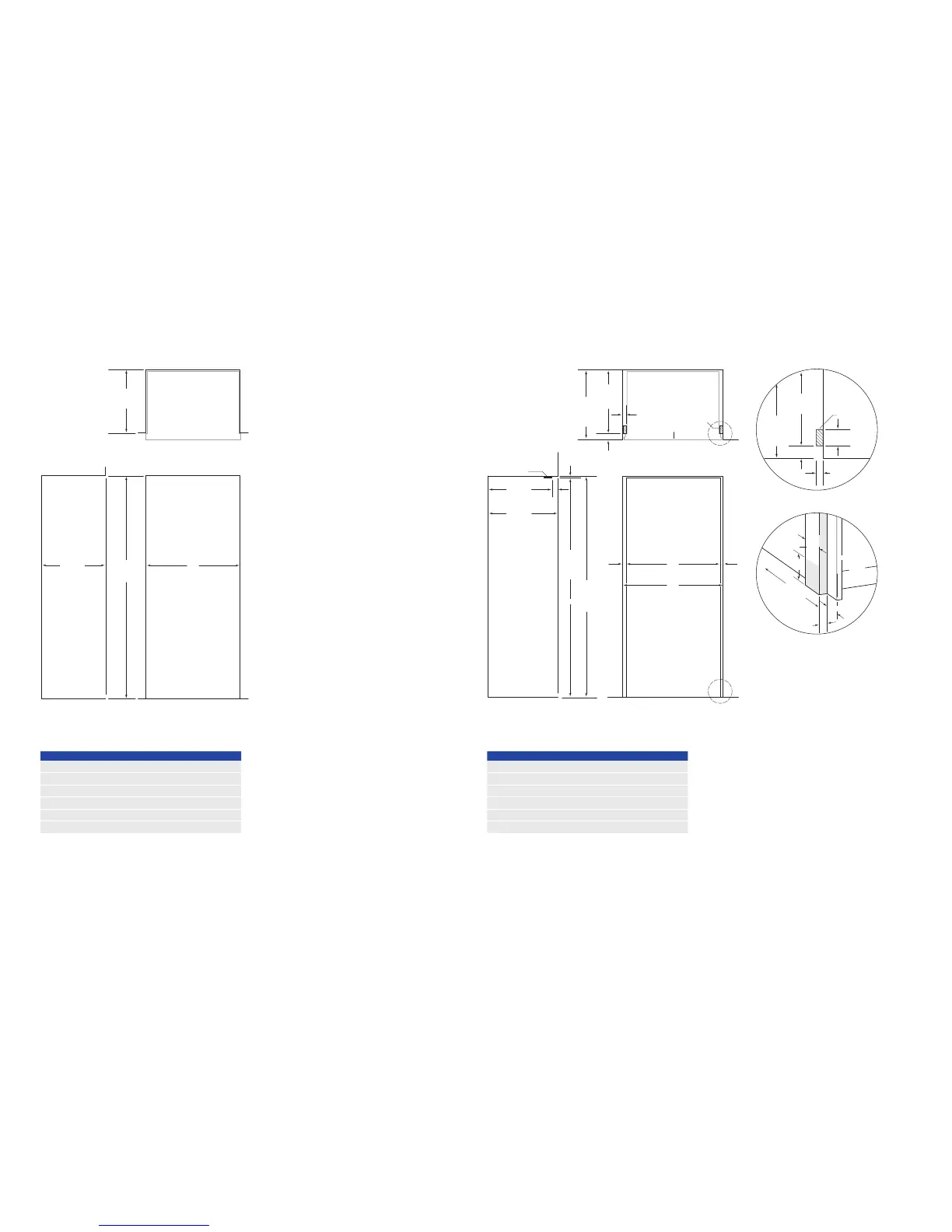

Abmessungen der Öffnung
BÜNDIGE/VOLL INTEGRIERTE INSTALLATION
VORBEREITUNG DES INSTALLATIONSORTES
ÖFFNUNGSBREITE A B
ICBBI-36R, ICBBI-36F 902 mm 965 mm
ICBBI-30U 746 mm 813 mm
ICBBI-36U, ICBBI-36UFD 902 mm 965 mm
ICBBI-36S 902 mm 965 mm
ICBBI-42S, ICBBI-42SD 1.054 mm 1.118 mm
ICBBI-48S, ICBBI-48SID, ICBBI-48SD 1.206 mm 1.270 mm
Bei den Abmessungen wird von einer Plattenstärke von
19 mm ausgegangen. Wenn zwei Geräte nebeneinander
installiert werden, beziehen Sie sich auf Seite 4.
Detail A
Detail B
32 mm
610 mm
ÖFFNUNGSTIEFE
ZU SCHLAGLEISTE
SCHLAGLEISTE
DRAUFSICHT
665
mm
BÜNDIG
EINGELASSENE
TIEFE
56 mm
610 mm
ÖFFNUNGSTIEFE
ZU SCHLAGLEISTE
32 mm
56 mm
SCHLAGLEISTE
SCHATTIERTER
BEREICH
MUSS
BEARBEITET
WERDEN
76 mm
normal
102
mm
76 mm
normal
32 mm
610 mm
ÖFFNUNGSTIEFE
ZU SCHLAGLEISTE
SCHLAGLEISTE
DRAUFSICHT
665
mm
BÜNDIG
EINGELASSENE
TIEFE
56 mm
610 mm
ÖFFNUNGSTIEFE
ZU SCHLAGLEISTE
32 mm
56 mm
SCHLAGLEISTE
SCHATTIERTER
BEREICH
MUSS
BEARBEITET
WERDEN
76 mm
normal
102
mm
76 mm
normal
Abmessungen der Öffnung
STANDARDINSTALLATION
ÖFFNUNGS-
TIEFE
610 mm
VORDERANSICHTSEITENANSICHT
DRAUFSICHT
A
ÖFFNUNGSBREITE
610 mm
ÖFFNUNGSTIEFE
2.127 mm
ÖFFNUNGSHÖHE
ÖFFNUNGSBREITE A
ICBBI-36R, ICBBI-36F 902 mm
ICBBI-30U 746 mm
ICBBI-36U, ICBBI-36UFD 902 mm
ICBBI-36S 902 mm
ICBBI-42S, ICBBI-42SD 1.054 mm
ICBBI-48S, ICBBI-48SID, ICBBI-48SD 1.206 mm
Wenn zwei Geräte nebeneinander installiert werden,
beziehen Sie sich auf Seite 4.
