subzero.com
|
9
INSTALLATION
TÜREINSTELLUNG
Die Türen der Side-by-Side- und Übereinander-Modelle
können nach innen und außen verstellt werden. Außerdem
ist ein Anpassen der seitlichen Neigung möglich. Die Türen
der Side-by-Side-Modelle lassen sich darüber hinaus nach
oben und unten justieren.
Um Anpassungen vorzunehmen, die beiden oberen
Scharnierschrauben auf der unteren Scharnierplatte mit
einem
1
/2-Zoll-Schraubschlüssel etwas lockern. Siehe
Abbildung unten.
Anpassung nach innen und außen | Bei einer Tür mit
linkem Scharnier die Justierschraube mit einem
5
/32-Zoll-Inbusschlüssel im Uhrzeigersinn drehen, um die
Griffseite der Tür nach innen zu verstellen, bzw. gegen
den Uhrzeigersinn, um die Griffseite der Tür nach außen
zu verstellen. Bei einer Tür mit rechtem Scharnier diese
Anweisungen umgekehrt befolgen.
Seitliche Neigungseinstellung | Bei einer Tür mit
linkem Scharnier die Justierschraube mit einem
3
/8-Zoll-
Inbusschlüssel im Uhrzeigersinn drehen, um die
Griffseite der Tür nach oben zu verstellen, bzw. gegen
den Uhrzeigersinn, um die Griffseite der Tür nach unten
zu verstellen. Bei einer Tür mit rechtem Scharnier diese
Anweisungen umgekehrt befolgen.
Einstellung nach oben und unten | Bei einer Tür mit
linkem Scharnier die Stellschraube mit einem
1
/4-Zoll-
Inbusschlüssel im Uhrzeigersinn drehen, um die Tür
anzuheben, bzw. gegen den Uhrzeigersinn, um die Tür
abzusenken. Siehe Abbildung unten. Bei einer Tür mit
rechtem Scharnier diese Anweisungen umgekehrt befolgen.
Ausrichtung
NIVELLIEREN
Nachdem das Gerät in Position gebracht wurde, die
vorderen Nivellierfüße im Uhrzeigersinn drehen, um die
Höhe anzupassen. Die hintere Höhenanpassung kann von
der Vorderseite des Rollensockels aus erfolgen. Mit einem
3
/8-Zoll-Steckschlüssel die
3
/8-Zoll-Sechskantschraube
im Uhrzeigersinn drehen, um das Gerät anzuheben, bzw.
gegen den Uhrzeigersinn, um es abzusenken. Beim Einsatz
einer Bohrmaschine die niedrigste Drehmomenteinstellung
verwenden. Die hinteren Nivellierfüße nicht von Hand
drehen. Siehe Abbildung unten.
Ist das Gerät korrekt nivelliert oder ausgerichtet, dann ist
es weniger wahrscheinlich, dass Türen und Schubladen
angepasst werden müssen.
WICHTIGER HINWEIS: Das Gerät am Boden, nicht an den
angrenzenden Schränken nivellieren. Dies könnte sich auf
die Bedienung des Geräts, z. B. das Schließen der Tür,
auswirken.
ACHTUNG
Um ein Umkippen des Geräts nach vorne zu vermeiden,
müssen die vorderen Nivellierfüße den Boden berühren.

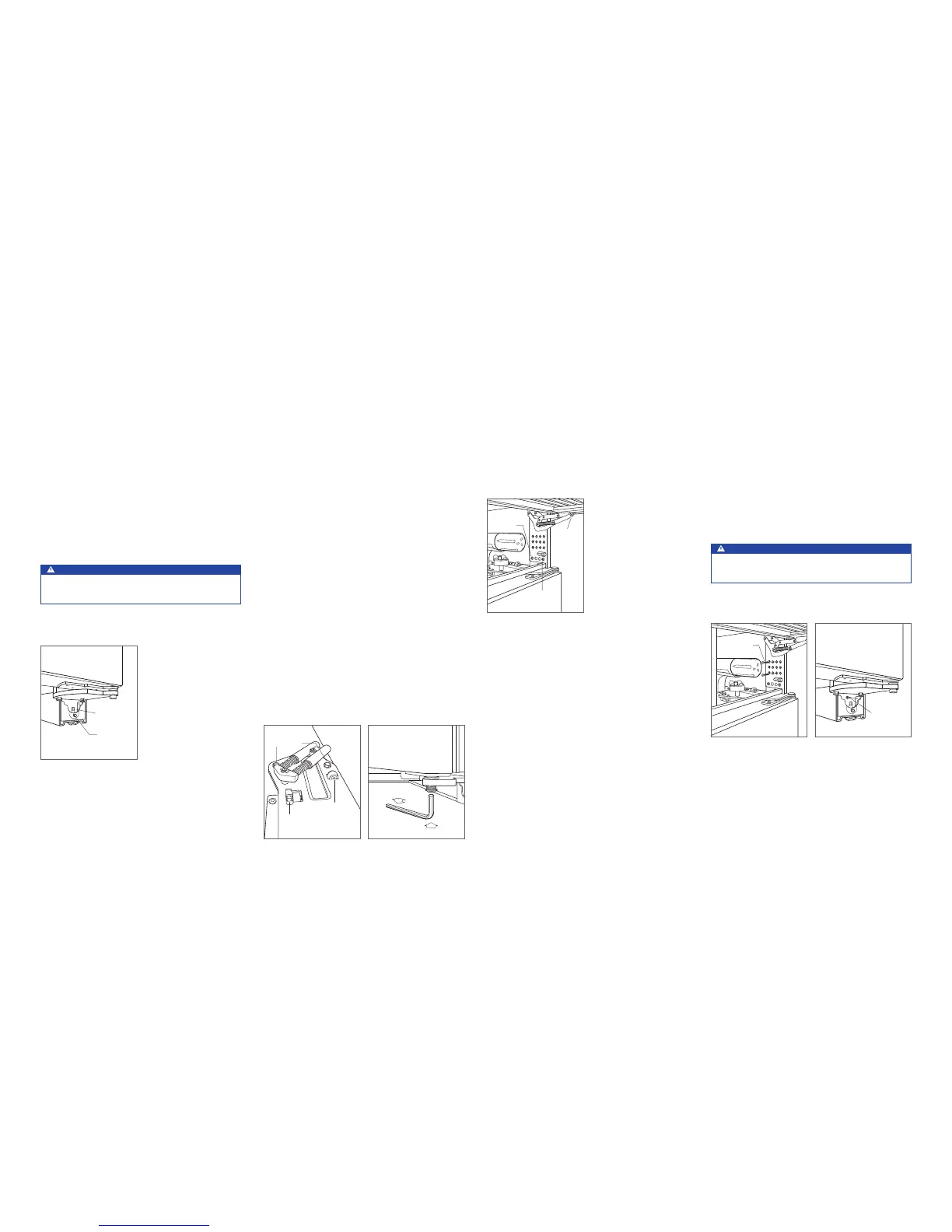

VORDERE
NIVELLIERFÜSSE
HINTERE
ANPASSUNG
Anpassung des hinteren
Rollensockels
OBERE
SCHARNIER-
SCRHAUBEN
SEITLICHE
NEIGUNGS-
EINSTELLUNG
ANPASSUNG NACH
INNEN UND AUSSEN
Türeinstellschrauben
Türanpassung nach oben
und unten
VERANKERUNG
Nach Nivellierung des Geräts und Anpassung der Tür wird
das Gerät an der Öffnung verankert, um eine korrekte
Passung und sichere Installation zu gewährleisten.
Zum Verankern der Oberseite des Geräts das Gitter öffnen
und die mitgelieferten Schrauben durch den Gitterrahmen in
den Schrank einbauen. Es stehen mehrere Lochpositionen
zur Verfügung. Siehe Abbildung unten. Auf ausreichenden
Türfreiraum prüfen, indem die Tür geöffnet wird.
Zum Verankern der Unterseite des Geräts eine Schraube
durch das seitliche Loch in jeder Rollensockelbaugruppe
einschrauben. Die Schraube muss in einem Winkel
eingeführt werden, damit sie richtig befestigt werden
kann. Siehe Abbildung unten. Hinter der Schlagleiste
wird eventuell noch weiteres Material benötigt, um eine
ausreichende Verankerung sicherzustellen.
VORSICHT
Wenn die mitgelieferten Schrauben für die Installation
nicht geeignet sind, verwenden Sie geeignete Schrauben.
ANKER-
SCHRAUBEN
ANKER-
SCHRAUBE
Obere Verankerung
Untere Verankerung
Fertigstellung
GITTERINSTALLATION
Die Gitterbaugruppe installieren und auf korrekte Passung
prüfen. Das Gitter ist so konstruiert, dass es auf dem/
den oberen Türscharnier(en) zu ruhen kommt, damit die
Laibung zwischen der Oberseite der Tür und der Unterseite
des Gitters so gering wie möglich gehalten wird. Um einer
Behinderung vorzubeugen, kann die Höhe des Gitters
angepasst werden. Die vier Gittereinstellschrauben (zwei
auf jeder Seite) lockern und die Gitterhöhe nach Bedarf
einstellen. Siehe Abbildung unten.
HINTERE
GITTER-
SCHRAUBE
VORDERE
GITTERSCHRAUBE
GITTER-
EINSTELL-
SCHRAUBE
Türhöheneinstellung
