subzero.com
|
5

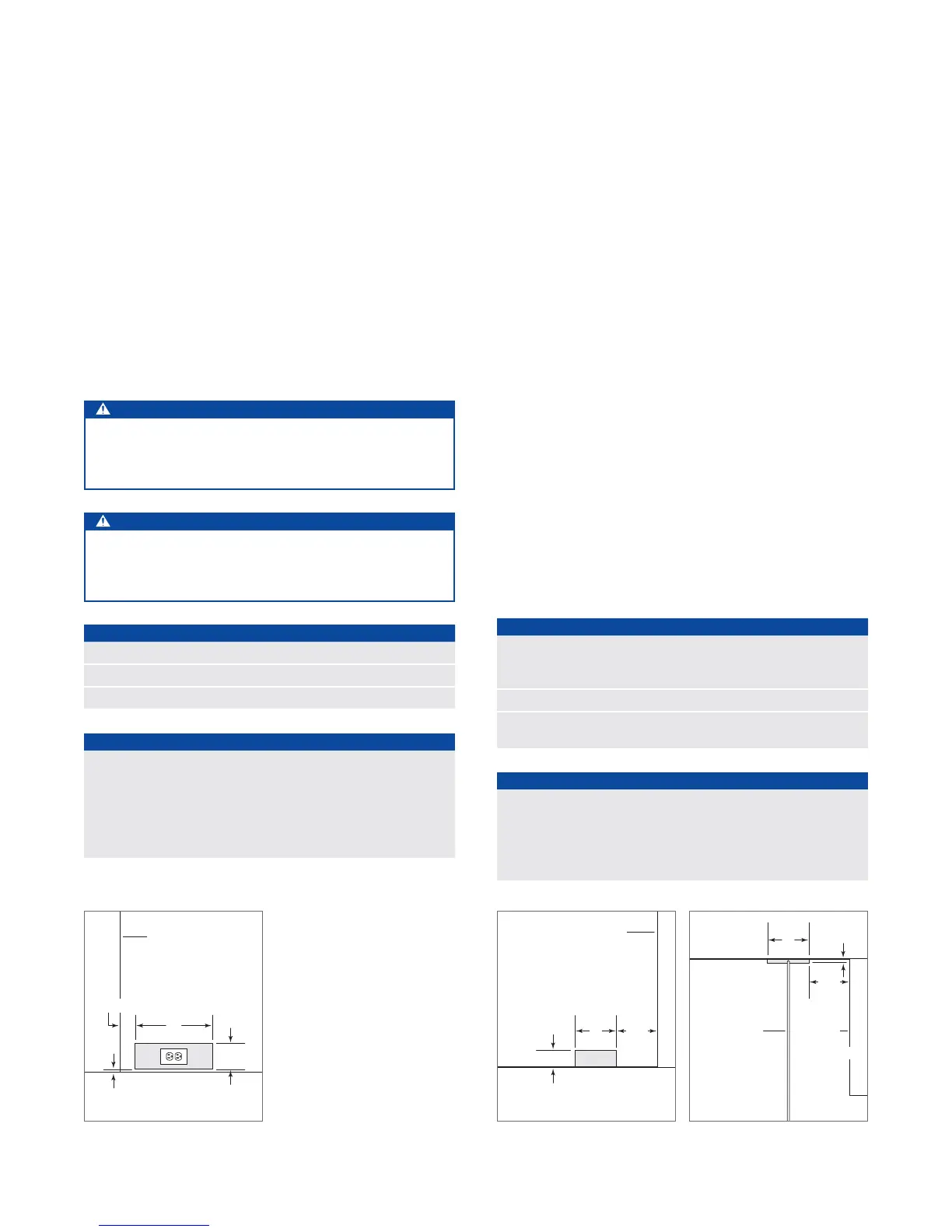

PRÉPARATION DU SITE
Électricité
L’installation doit se conformer à tous les codes électriques
applicables. L’alimentation électrique doit se trouver à
l’intérieur de la zone ombragée indiquée dans l’illustration et
le tableau ci-dessous. Un circuit séparé servant uniquement
cet appareil est requis. Un disjoncteur de fuite de terre
(GFCI) n’est pas recommandé et peut interrompre le
fonctionnement.
La prise doit être placée de façon à ce que la broche de mise
à la terre se trouve à la droite des broches plus minces.
MISE EN GARDE
Cette prise doit être vériée par un électricien qualié pour
s’assurer qu’elle est câblée avec la polarité appropriée.
Assurez-vous que la prise est correctement mise à la terre.
AVERTISSEMENT
N’utilisez pas une rallonge ou un adaptateur à deux
broches et ne retirez pas la broche de mise à la terre
du cordon d’alimentation.
EXIGENCES ÉLECTRIQUES
Alimentation électrique 115 volts CA, 60 Hz
Disjoncteur 15 ampères
Prise mise à la terre à trois broches
EMPLACEMENT DE L’ALIMENTATION ÉLECTRIQUE
LARGEUR A
Modèles de 18 po 6 po (152)
Modèles de 24 po 9
1
/2 po (241)
Modèles de 27 po 11 po (279)
Modèles de 30 po 12
1
/2 po (318)
Modèles de 36 po 15
1
/2 po (394)
A
1
/4 po (6)
4
1
/4 po
(108)
4
1
/2 po (114)
VUE DE FACE
PLANCHER
CÔTÉ GAUCHE
DE L'OUVERTURE
Emplacement de l’alimentation
électrique.
Plomberie
L’installation doit se conformer à tous les codes de
plomberie applicables. Le tuyau d’alimentation en eau doit
se trouver à l’intérieur de la zone ombragée indiquée dans
les illustrations ci-dessous. Le tuyau d’alimentation en eau
doit être relié à l’alimentation de la maison avec un robinet
d’arrêt facilement accessible. N’utilisez pas des vannes
à auto-perçage. Le tuyau d’alimentation en eau doit être
au ras du sol et ne pas nuire à l’installation du support
antibasculement.
Les modèles en colonne et en hauteur avec une machine à
glaçons ou un distributeur d’eau comprennent un système
de ltration d’eau. Un ltre en ligne est requis pour les
modèles à tiroirs avec une machine à glaçons lorsque l’eau
présente une teneur élevée en dépôt.
Un système à osmose inverse peut être utilisé à condition qu’il
y ait une pression d’eau constante de 35 à 120 lb/po²
(2,4 à 8,3 bars) vers l’unité en tout temps. Dans cette application,
le système de ltration doit être dérivé. Reportez-vous à la
dérivation du ltre à eau à la page 15. Une conduite en cuivre
n’est pas recommandée pour cette application.
EXIGENCES DE PLOMBERIE
Tuyau d’alimentation en eau tube PEX ou en acier
inoxydable tressé en cuivre de
1
/4 po (6) de diamètre extérieur
Pression d’eau 35-120 lb/po² (2,4-8,3 bars)
Tuyau d’alimentation en eau
supplémentaire pour connexion
36 po (914)
EMPLACEMENT DE L’ALIMENTATION D’EAU
LARGEUR A
Modèles de 18 po 3 po (76)
Modèles de 24 po 5
1
/2 po (140)
Modèles de 30 po 6 po (152)
Modèles de 36 po 9 po (229)
3 po (76)
VUE DE FACE
PLANCHER
6 po
(152)
A
CÔTÉ DROIT
DE L'OUVERTURE
VUE DE DESSUS
MUR ARRIÈRE
1
/2 po
(13)
A
TUYAU
D'ALIMENTATION
EN EAU
6 po
(152)
CÔTÉ
DROIT DE
L'OUVERTURE
Emplacement de l’alimentation
en eau (à l’arrière).
Emplacement de l’alimentation
en eau (au fond).
