Si l'alimentation en courant du calorifère sera d'un convertisseur, nous
recommandons que le système du convertisseur utilisé d'actionner le calorifère
soit câblé en parallèle avec la batterie. Ceci servira deux objets:
1. Fournir une alimentation de tension constante au calorifère.
2. Filtre aucunes pointes de tension c.a., ou surtensions.
NOTE: Les modèles NT-16SEQ et NT-20SEQ de calorifère sont équipés avec
un mécanisme d'igniteur électrique qui a une consommation d'énergie de .1 amp
à 12 volts C.C.
BRANCHEMENT DU THERMOSTAT
Le thermostat utilisé avec cet appareil ne doit avoir AUCUNE tension de sortie
dans la tige de retour lorsqu’il n’y a aucun appel de chaleur ou que la commande
est réglée à « OFF » (arrêt).
Situer le thermostat d’ambiance approxamativement 4 1/2 feet au-dessus du
plancher sur une cloison interne où il n'est pas affecté par la chaleur d'aucune
source sauf l'air des locaux. Brancher les ls du thermostat aux ls bleus en
laissant la che d'alimentation en courant sur le côté droit du calorifère. (Voir le
schéma de câblage.) Si l’appareil de chauffage est doté d’un thermostat muni
d’dun anticipateur réglable, régler l’anticipateur a 0,7A. Choisir une valeur plus
élevée si on souhaite augmenter la durée des périodes de chauffage. Choisir une
valeur moins élevée si on souhaite diminuer la durée des periodes de chauffage.
Ne pas modier le réglage de l’anticipateur de plus de 0,5A à chaque fois.
INSTALLATION DU CONDUIT DÉVACUATION
Le circuit d’évacuation doit être installé de telle manière que la bouche de
décharge se trouve dans la même zone de pression atmosphérique que la prise
d’air de combustion. Les tubes de décharge et dadmission d’air doivent être
installés depuis l’extérieur, et traverser la paroi du VR, pour atteindre les bouches
d’admission et d’évacuation de d’appareil de chauffage.
Avertissement! Ne pas modier le système dévacuation fourni avec cet
appareil de chauffage. Toute modication provoquera une décience de
l'installation pouvant susciter un fonctionnement dangereux de l’appareil.
Ne jamais faire fonctionner l’appareil lorsque la bouche de cécharge est
obstruée.
Mise en garde : On ne doit pas prélever l’air de combustion dans lespace
de séjour. Tout l'air de combustion doit provenir de l’atmosphère extérieure.
Tout gaz de combustion doit être rejeté dans l’atmosphère extérieure
- et jamais à l’intérieur du VR. Par conséquent il est essentiel d’installer
convenablement les conduits d’admission d’air et d’évacuation.
1. Appliquer un composé de calfeutrage sur la paroi du VR derrière la bouche de
décharge (voir la gure 6). Appliquer le produit de calfeutrage sans parcimonie
sur le périmètre de la bouche de décharge, et en travers de la zone centrale (voir
l’illustration).
2. Insérer le tube d’admission dair à travers la paroi du VR; insérer celui-ci
dans la prise d’air de l’appareil de chauffage (voir la gure 1). Il doit y avoir un
chevauchement d’au moins
1
/
2
po du tube dans le raccord.
3. Insérer le tube de la bouche de décharge à travers la paroi du VR, pour
l’insérer dans l’orice de décharge de l’appareil de chauffage (voir la gure 1). Un
chevauchement d’au moins 1
1
/
4
po est nécessaire.
4. Fixer la bouche de décharge sur la paroi du VR avec les six (6) vis fournies.
Veiller à ne pas installer la bouche de décharge à l’envers; les mot «Suburban»
doivent être parfaitement lisibles (à l’endroit).
Du fait de la température élevée générée, on doit installer l’appareil hors
des espaces de circulation et à distance des meubles et rideaux.
Signaler aux adultes et aux enfants les dangers des températures de
surface élevées. On doit toujours se tenir à distance pour éviter les
brûlures ou l'inammation de vêtements.
Superviser étroitement les jeunes enfants qui séjournent dans la pièce
où l'appareil est installé.
Ne pas placer des vêtements ou autres matériaux inammables sur
l'appareil ou à proximité.
Avant de faire fonctionner l'appareil, réinstaller tout écran ou autre
organe de sécurité déposé pour des opérations d'entretien.
Veiller à ce qu'il n'y ait jamais de matériaux combustibles, essence et
autre produit liquide ou gazeux inammable au voisinage de l'appareil.
Seul un personnel qualié est habilité à effectuer l'installation ou des
réparations. Faire inspecter l'appareil avant l'emploi et au moins une fois
par an par un technicien qualié. Un nettoyage peut être nécessaire plus
fréquemment si des tapis, articles de literie, etc. génèrent une quantité
excessive de peluches. Il est impératif que les compartiments des
organes de commande, les brûleurs et les passages de circulation de
l'air de l'appareil soient maintenus propres.
L'INSTALLATION DU TUBE DE LA VENTOUSE
(L'ADMISSION) VOIR LE DIAGRAMME
2" D.E. X 2 3/4" SPÉCIAL
2" D.E. X 5" *NORMAL
2" D.E. X 7 1/4" SPÉCIAL
DU TUBE D'ADMISSION
LA RÉFÉRENCE
X050708
X050711
X050712
"X"
DIMENSION "X"
25 1/2" À 27 3/4"
21" À 23 1/4"
23 1/4" À 25 1/2"
2 1/4"
DIA.
2 1/4"
Y"
7 1/2"
DIA.
21"
1 3/8"
TUBE DE LA VENTOUSE
(L'ÉCHAPPEMENT) 8" X 2" D.E.
L'ASSEMBLAGE DU TUBE DE LA
VENTOUSE
1 1/4" CHEVAUCHEMENT
MINIMUM
LA PEAU DE LA REMORQUE
LE CAPOT DE LA
REMORQUE
SURFACE DE MONTAGE
1/2" CHEVAUCHEMENT MINIMUM
LE TUBE NORMAL FOURNI AVEC LE CALORIF
ÈRE. LES TUBES
SPÉCIALS, SI ON A BESOIN, DOIVENT ÊTRE COMMANDÉS.
NE JAMAIS INSTALLER LE TUBE D'ÉCHAPPEMENT AVEC UN
CHEVAUCHEMENT DE MOINS DE 1 1/4", OU LE TUBE
D'ADMISSION AVEC UN CHEVAUCHEMENT DE MOINS DE 1/2'.
LA LONGUEUR SEULEMENT

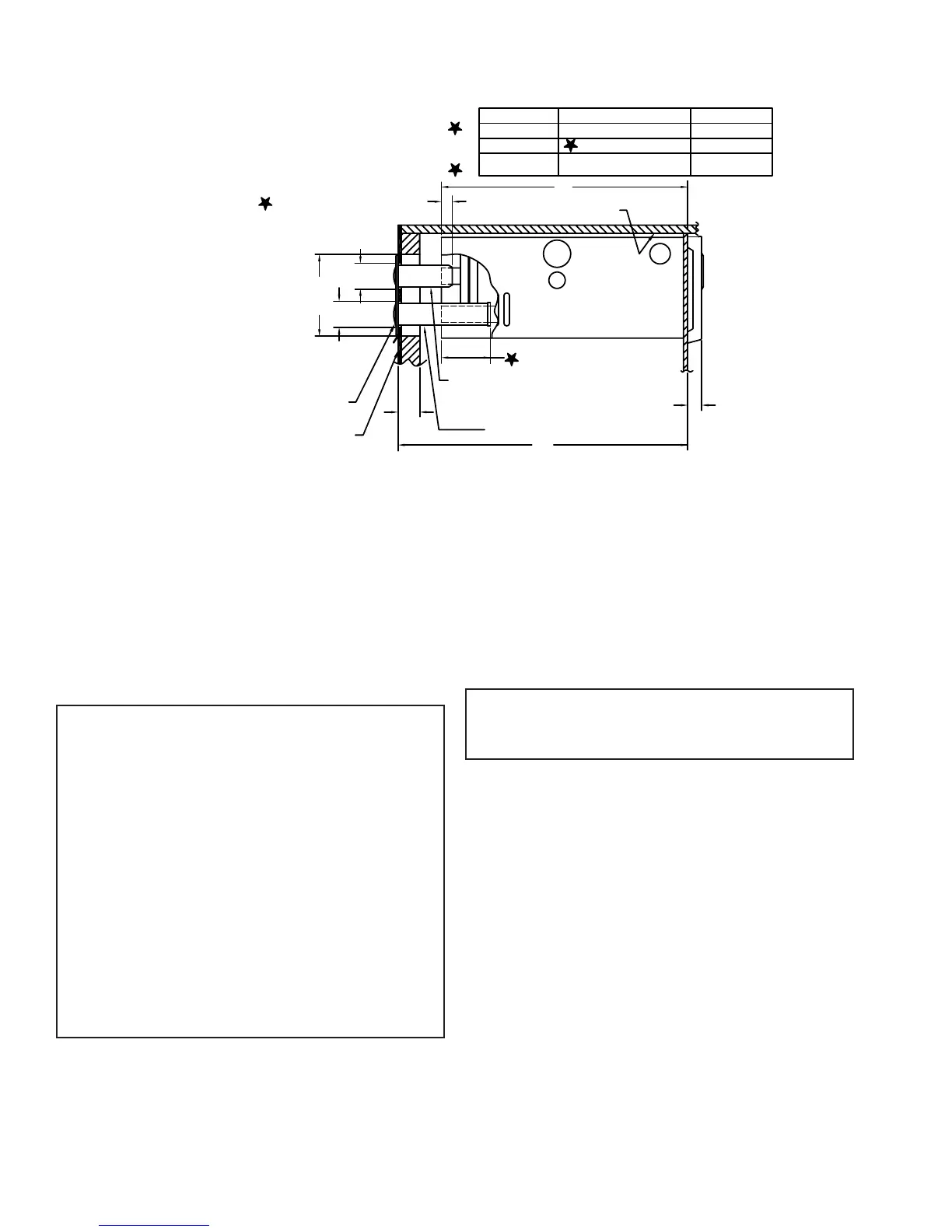

La Figure 1
3
