Allgemeine
Pumpenschächten konstruiert. Das 2"Ventil reinigt
Schächte bis 2.5m Durchmesser (rechteckige oder
quadratische Schächte entsprechender Grundfläche).
Der Flüssigkeitsstrahl tritt mit hoher Geschwindigkeit
aus dem Spülventil vermischt sich mit dem
Pumpensumpfinhalt und wirbelt die Schmutzstoffe
auf. Turbulenzen werden erzeugt die Ablagerungen
auf Schachtboden und von Wänden zulösen,
Schwimmdecken werden ebenfalls aufgebrochen.

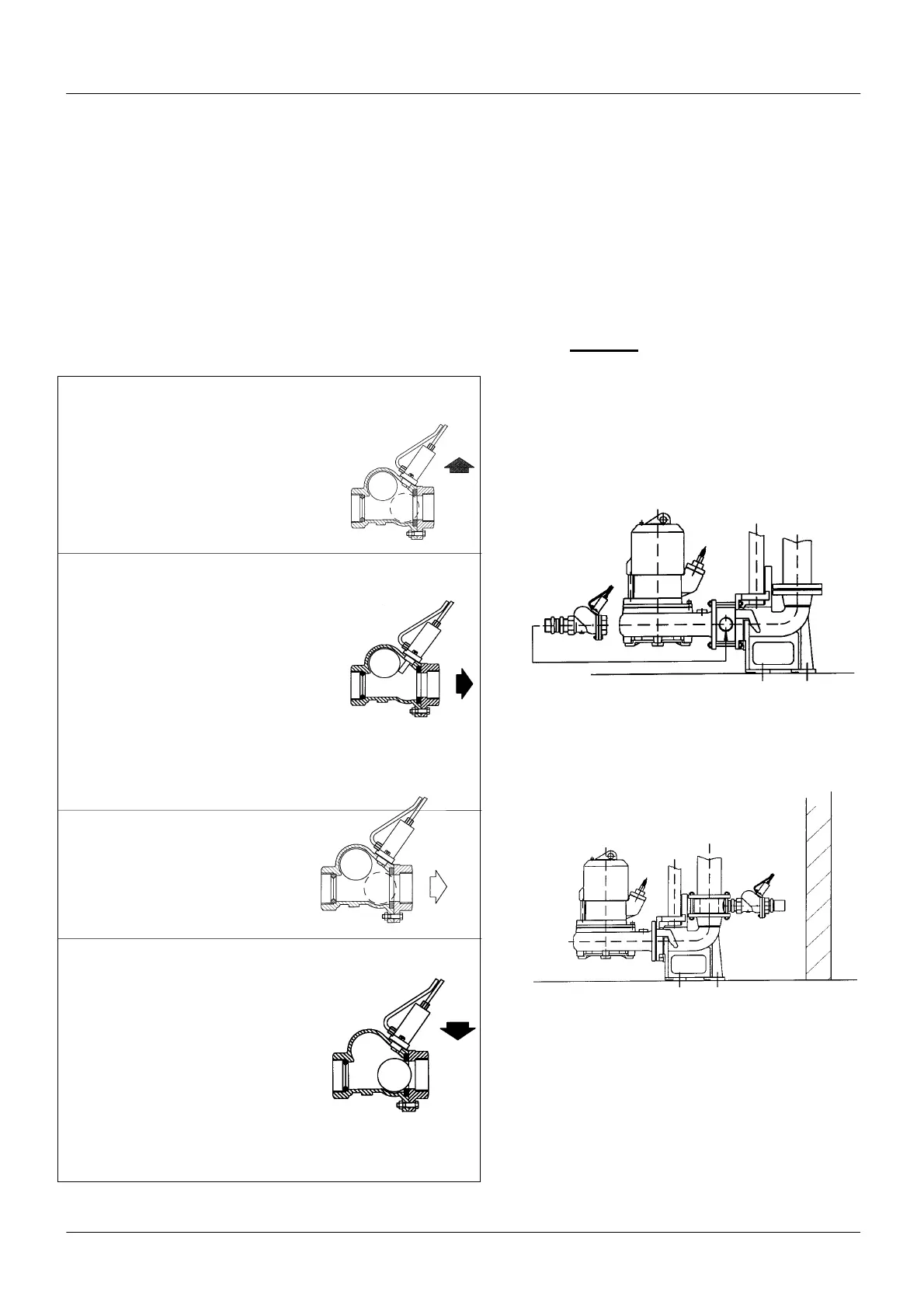

Der Funktionsablauf
Spülventil-Kolben eingefahren
(Ruheposition),
Wasserstand im Pumpensumpf
steigt,
Schwimmkugel im Gehäuse steigt
auf und gibt Ventilquerschnitt frei.
Pumpensumpf voll; über die
Niveauschaltung wird ein
Kontakt ausgelöst:
Kleinstkompressor EIN,
Kolben wird ausgefahren,
Schwimmkugel ist arretiert,
eingestellte Zeit (ca. 10 s) am
Verzögerungsrelais läuft ab,
Pumpen schaltet ein;
Spülzeit beginnt: eingestellte
Spülzeit, z.B. 30 s, läuft ab.
Spülzeit beendet,
Kleinstkompressor AUS,
Kolben wird zurückgeholt,
Pumpe läuft weiter.
Die Sckwimmkugel ist nicht
mehr arretiert und wird durch
den Unterdruck im Gehäuse
angesaugt, von der Strömung
erfaßt und vor die
Austrittsöffnung
des Ventils gepreßt.
Die Abwasserförderung in die
abgehende Druckrohrleitung
beginnt.
Die Steuerungseinheit .
Die Steuerungseinheit besteht aus:
- Spülzeitrelais (1 bis 180s als
Standartausführung)
- Steuerschütz mit Verzögerungsrelais
- Kleinkompressor - Klemmleiste.
Alle Teile sind auf einer Montageplatte
montiert. Die Spülzeit ist eingestellt auf 30 s,
kann aber in der Steuerungseinheit geändert
werden.Wichtig siehe Schaltplan auf Seite 6.
Installation
1. Installation mit Klemmzwischenstück
(Zubehör) zwischen Halterung und
Pumpenflansch
(Fußstück 6 232 0652 oder 6 232 0653/0654)
2. Zwischen Druckleitungsflansch
und Fußstückflansch (Fußstück 6 232 0652)
Die Druckluftleitungen müssen so verlegt
werden, daß keine Beeinträchtigungen der
Steuerung auftreten können.
Das Spülventil ist für die Reinigung von
