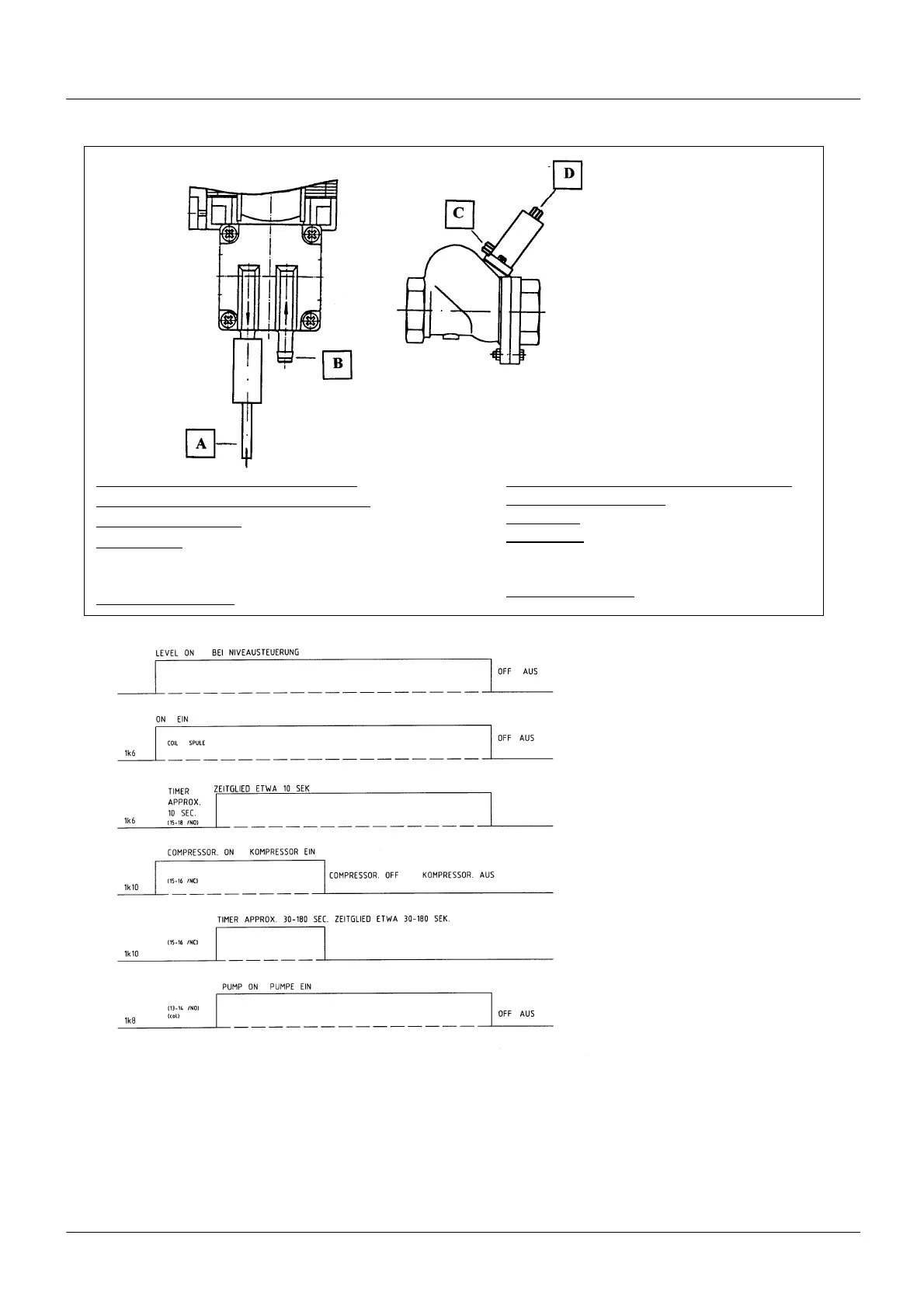

Pneumatik -Anschluß / Pneumatic Connections
Pneumatic connections / hose connections
Connect the hook-up A of the discharge line with D
B remains unconnected
Connection C
Let the compensating line end outside the
central control unit
D is connected with A
Pneumatik-Anschüsse /Schlauchverbindungen
A Anschluß Druckleitung mit D verbinden
B freilassen (kein Anschluß )
C Anschluß Ausgleichsleitung
Ausgleichsleitung außerhalb der Hauptschalt-
anlage enden lassen
D Verbindung mit A
1. process start by level control. 1 - Prozessbeginn durch FLUssigkeitsstand-Uberwachung
2. comp. ON. 2-Kompresso
r EIN..
3. timer 1k6/15-18 delay for approx.. 10 se 3-Zeitverzögerung lk6/15-18 für ungefähr 10 'sek
4. pump ON by timer 1k6 4-Pumpe
EIN durch Zeitschalter 1k.6.
5. start timer 1k 10/15-16 ( 30-180 sec. 5-Begin
n Zeitschalter lk 10 / 15-16 (30-180 sek).
6. comp. OFF by timer 1k 10 6-Kornpress
or AUS durch Zeitschalter lk10.
7. Process STOP by level control 7-Proze
ssende durch Flüssigkeitsstand-Uberwachung.
Flushing Valve Type ABS
