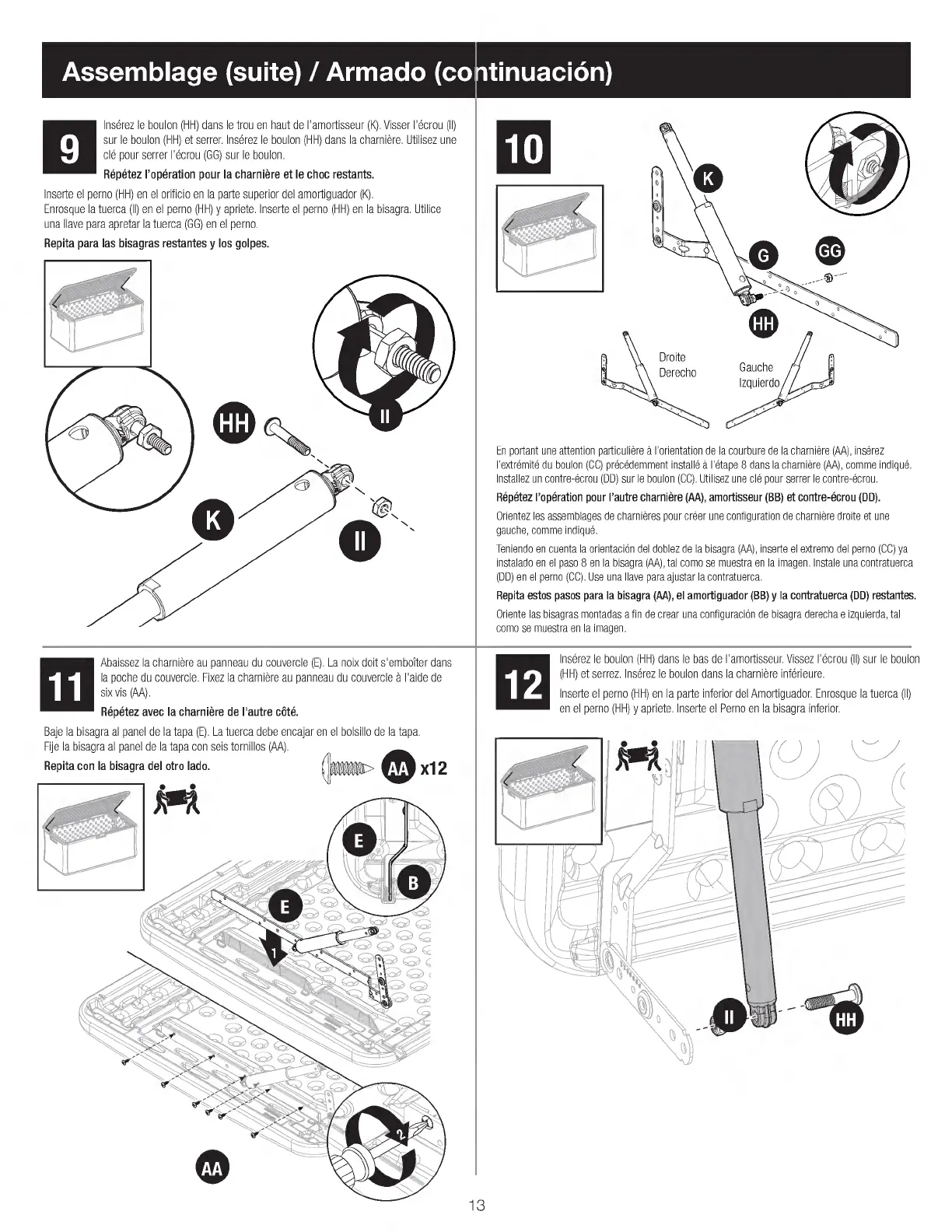

Suncast BMDB134004 - Page 13

Assemblage ( suite) / Armado ( co
tinuación)
9
Insérez le boulon ( HH) dans le trou en haut de l'amortisseur ( K). Visser l'écrou ( II)
sur le boulon ( HH) et serrer. Insérez le boulon ( HH) dans la charnière. Utilisez une
clé pour serrer l'écrou ( GG) sur le boulon.
Répétez l'opération pour la charnière et le choc restants.
Inserte el perno ( HH) en el orificio en la parte superior del amortiguador ( K).
Enrosque la tuerca ( II) en el perno ( HH) y apriete. Inserte el perno ( HH) en la bisagra. Utilice
una llave para apretar la tuerca ( GG) en el perno.
Repita para las bisagras restantes y los golpes.
10
Droite
Derecho
Gauche
Izquierdo
En portant une attention particulière à l'orientation de la courbure de la charnière ( AA), insérez
l'extrémité du boulon ( CC) précédemment installé à l'étape 8 dans la charnière ( AA), comme indiqué.
Installez un contre-écrou ( DD) sur le boulon ( CC). Utilisez une clé pour serrer le contre-écrou.
Répétez l'opération pour l'autre charnière ( AA), amortisseur ( BB) et contre-écrou ( DD).
Orientez les assemblages de charnières pour créer une configuration de charnière droite et une
gauche, comme indiqué.
Teniendo en cuenta la orientación del doblez de la bisagra ( AA), inserte el extremo del perno ( CC) ya
instalado en el paso 8 en la bisagra ( AA), tal como se muestra en la imagen. Instale una contratuerca
(DD) en el perno ( CC). Use una llave para ajustar la contratuerca.
Repita estos pasos para la bisagra ( AA), el amortiguador ( BB) y la contratuerca ( DD) restantes.
Oriente las bisagras montadas a fin de crear una configuración de bisagra derecha e izquierda, tal
como se muestra en la imagen.
11
Abaissez la charnière au panneau du couvercle ( E). La noix doit s'emboîter dans
la poche du couvercle. Fixez la charnière au panneau du couvercle à l'aide de
six vis ( AA).
Répétez avec la charnière de l'autre côté.
Baje la bisagra al panel de la tapa ( E). La tuerca debe encajar en el bolsillo de la tapa.
Fije la bisagra al panel de la tapa con seis tornillos ( AA).
Repita con la bisagra del otro lado.
x'vex°
13
12
Insérez le boulon ( HH) dans le bas de l'amortisseur. Vissez l'écrou ( II) sur le boulon
(HH) et serrez. Insérez le boulon dans la charnière inférieure.
Inserte el perno ( HH) en la parte inferior del Amortiguador. Enrosque la tuerca ( II)
en el perno ( HH) y apriete. Inserte el Perno en la bisagra inferior.
