Sunfire SDG-1 - Page 25

Pièce n° 1844030 (03/19/10)Page 8
Modèles À Deux Sections
A. Placer l’insert dans l’ouverture inférieure du pied et
l’enfoncer dans le pied jusqu’à ce qu’il soit en place à
la bride à collier. Fixer les pieds de six pouces (8 po) à
la section inférieure du four. Soulever l’appareil ou le
coucher sur le côté gauche. Placer les pieds avant sur le
four de manière à les aligner avec les quatre (4) trous des
boulons de  xation. Fixer les pieds au châssis du four en
utilisant les quatre (4) boulons de 1/4 x 20 et les rondelles
fournis. Faire la même chose à l’arrière de l’appareil.
B. Retirer le couvercle inférieur avant de la section
supérieure (situé sous les portes du four). Mettre la
section supérieure en place et aligner les côtés de la
carrosserie et l’arrière de l’appareil. Placer la cornière de
montage pour qu’elle soit alignée avec les quatre trous
de  xation situés au milieu de l’appareil. L’installateur doit
percer deux trous dans le dessus principal de la section
inférieure pour  xer les cornières de montage. Fixer la
cornière de montage avec les quatre (4) vis à métaux
fournies. Fixer l’arrière des deux (2) appareils ensemble,
avec les bandes de montage pour aligner les quatre trous
de  xation situés dans la base de la section supérieure et
le dessus de la section inférieure.
C. Le conduit de fumée du four à convection se compose
de trois pièces : une boite à fumée inférieure, une boîte à
fumée supérieure et une colonne montante qui relie les
deux boîtes à fumée. Fixer la boîte à fumée sur l’ouverture
de fumée à l’arrière de l’unité supérieure avec les vis
fournies. Faire la même chose pour les unités inférieures.
Une seconde cornière (identique à celle utilisée à l’avant)
 xe la boîte de fumée inférieure à l’arrière du four
supérieur, comme illustré. Ensuite, installer la colonne
montante comme illustré sur le schéma. (Le dessin à
droite montre une connexion directe en option avec
déviateur de contre-tirage, voir page 13, « et alimentation
en air ».
D. Monter les tubes d’empilage fourni avec le nécessaire
d’empilage comme illustré. Véri er que l’appareil est de
niveau dans les quatre (4) directions (en utilisant la grille à
l’intérieur du four) et brancher la conduite d’alimentation
en gaz.
E. Brancher le cordon de chaque unité dans une prise
d’alimentation de 115 volts.
F. Maintenir le dégagement nécessaire par rapport aux
matières combustibles.
AVERTISSEMENT : Débrancher les deux appareils de
l’alimentation électrique avant de procéder à leur entretien.

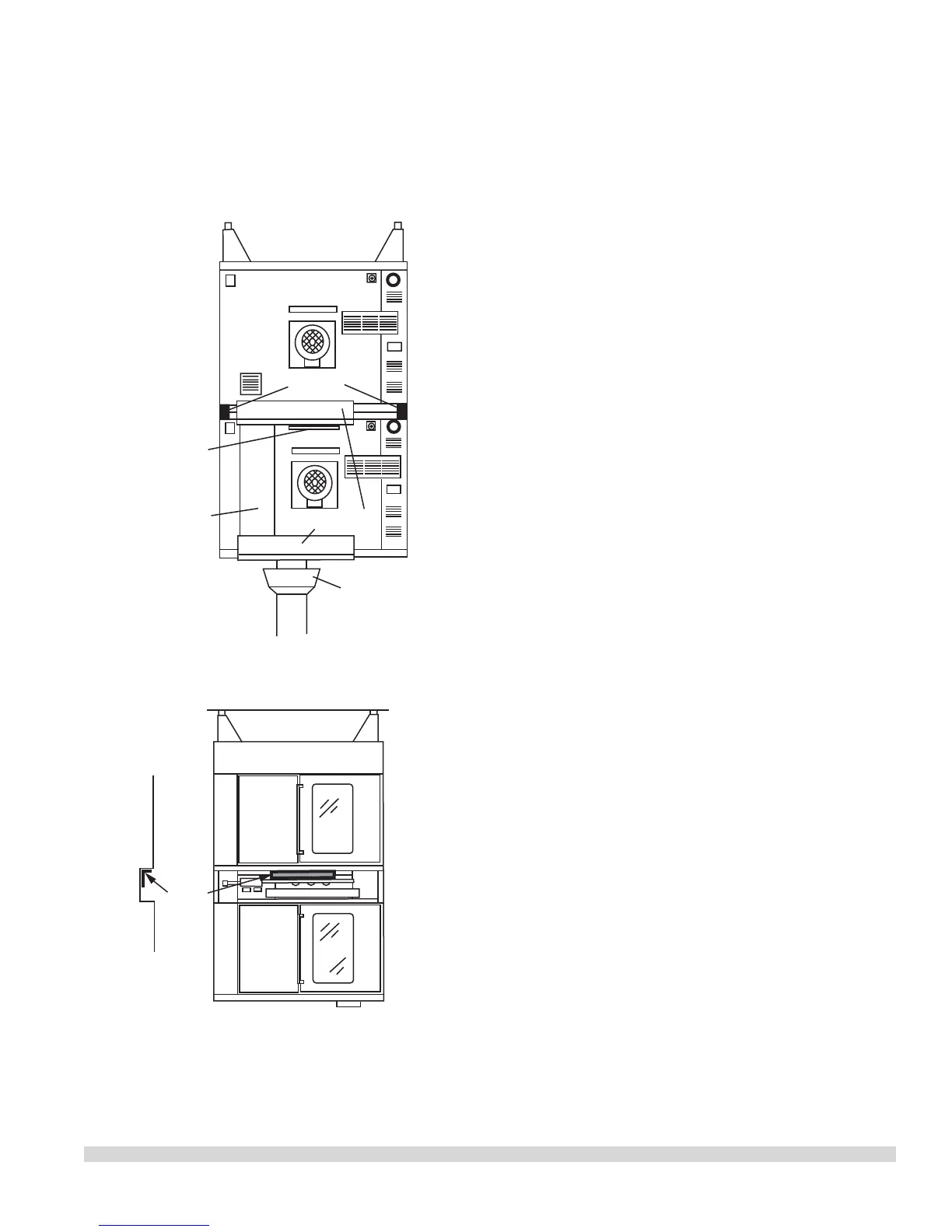

Vue De Côté
Équerre
De
Montaget
Vue Avant Avec Couvercle De Combustion Supérieur Retiré
Déviateur
De Contre-Tirage
Colonne
Montante
De Fumée
Collecteurs
De Fumée
Équerre
De Montage
Supports
De Montage
VUE ARRIÈRE
INSTALLATION (suite)
