Pièce n°1844030 (03/19/10) Page 7

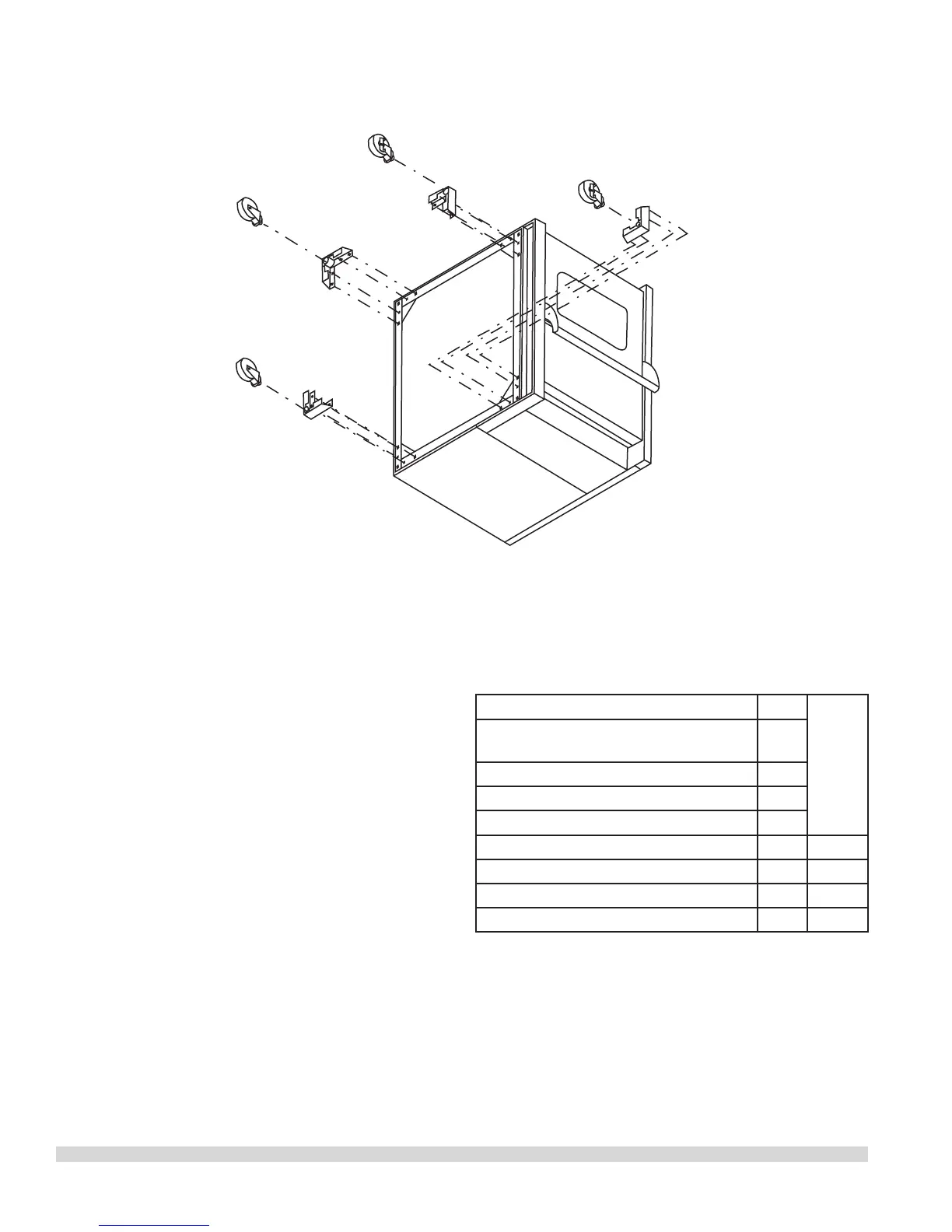

Montage Et Installation Des Roulettes Des
Fours À Deux Sections
Véri er que toutes les pièces sont présentes avant de
commencer le montage.
Nomenclature
PIÈCE QTÉ DESCRIPTION
1. 4 Ensemble De Support De Roulette
2. 2 Roulettes Robustes Sans Freins
3. 2
Roulettes Robustes Avec Freins
1
Sac De Quincaillerie
8 Boulons 3/8 Po – 16 X 3/4 Po
8
Rondelles Plates 3/8 Po
8
Vis Parker Type B Tête
Hexagonale 1/4 Po
8 Rondelles Grower
Outils Nécessaires Pour Le Montage
1. Clé de 9/16 po
2 . Clé de 3/8 po
3 . Clé de 1 po
Montage
1. Soulever l’unité ou la coucher sur le côté gauche.
2. Fixer chaque support de roulette (1) avec deux boulons
de 3/8 po, des rondelles plates et deux vis Parker de type
B à tête hexagonale de ¼ po et des rondelles de blocage.
3. Visser les roulettes robustes avec freins () dans les
supports de roulette avant et les roulettes robustes sans
freins (3) dans les supports de roulette arrière.
4. Véri er que les boulons et les vis sont bien serrés.
5. Remettre l’unité droite.
6. Déplacer l’unité à l’emplacement souhaité.
7. Mettre le four de niveau avec une clé de 1 po pour régler
les roulettes.
1
2
1
2
1
3
1
3
INSTALLATION (suite)
