Pièce n° 1844030 (03/19/10)Page 6
Installation Des Fours Équipées
De Roulettes
A. Pour un appareil équipé de roulettes, l’installation sera
e ectuée avec un connecteur conforme à la norme
Connectors for Movable Appliances,
ANSI Z21.69-1987 (ou l’édition la plus récente) et un
dispositif de débranchement rapide conforme à la norme
Quick-Disconnect Devices for Use With Gas Fuel, ANSI
Z21.41-1989 (ou l’édition la plus récente).
B. Les roulettes avant de l’appareil seront équipées de
freins pour limiter le déplacement de l’appareil sans
exercer aucun e ort sur le connecteur ou le dispositif de
débranchement rapide ou les conduits connexes.
C. Le dispositif de retenue peut être xé à l’appareil près
de l’entrée du gaz. Si le dispositif est débranché, ne pas
oublier de le rebrancher après avoir remis le four dans sa
position d’installation d’origine.

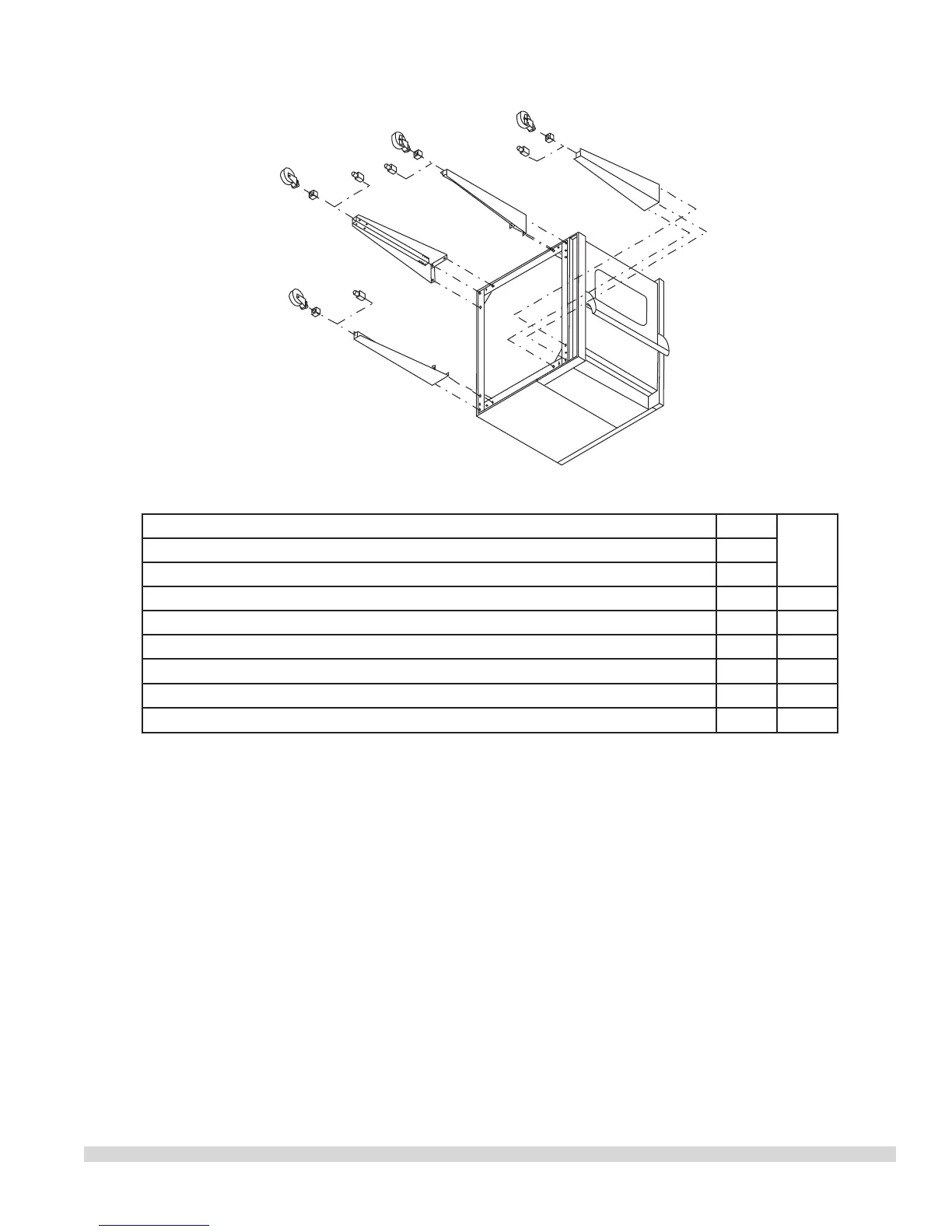

Montage Et Installation Des Pieds
Véri er que toutes les pièces sont présentes avant de
commencer le montage.
Outils Nécessaires Pour Le Montage
1. Clé de 9/16 po
2 . Clé de 1 po
3. Marteau (sauf pour l’installation de roulettes).
1
5
4
2
1
4
5
2
23
5
1
2
5
3
1
Nomenclature
PIÈCE QTÉ DESCRIPTION
1 4 Pieds
2 4 Inserts Pour Pieds Carrés (Version À Pieds Seulement)
3 2 Roulettes Robustes Sans Freins (Version À Roulettes Seulement)
4 2 Roulettes Robustes Avec Freins (Version À Roulettes Seulement)
5 4 Ensembles De Support De Roulette (Version À Roulettes Seulement)
1 Sac De Quincaillerie
12 Boulons 3/8 po – 16 X 3/4 po
12 Boulons 3/8 po – 16 X 3/4 po
INSTALLATION (suite)
