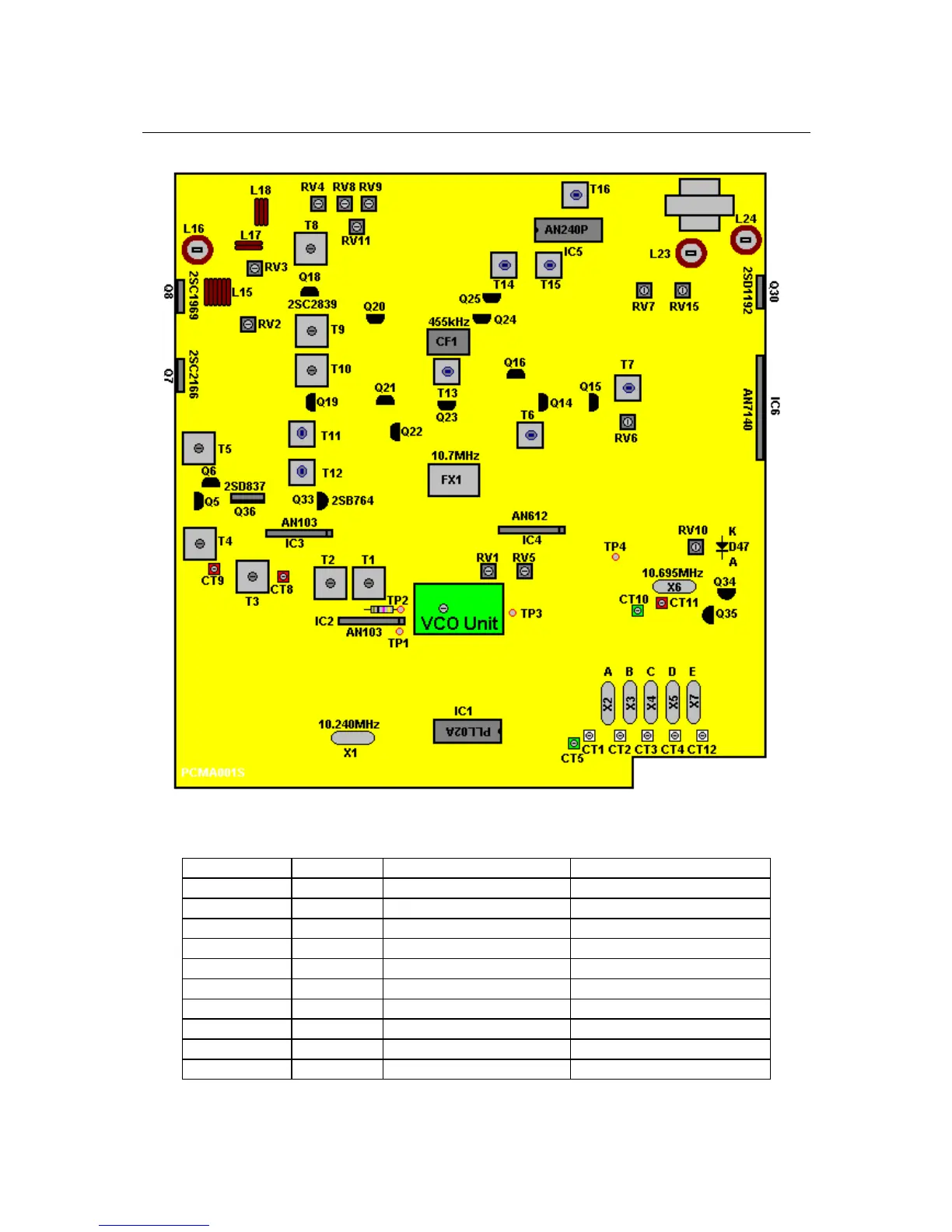

PCB Layout
Test Points
Reading Point
Adjustment
Description
Value
TP1 CT1 Band A -80 Ch. 19.655MHz
TP1 CT2 Band B -40 Ch. 19.880MHz
TP1 CT3 Band C CEPT 20.105MHz
TP1 CT4 Band D + 40 Ch. 20.330MHz
TP1 CT12 Band E + 80 Ch. 20.555MHz
TP1 CT5 Band C CEPT 20.1035MHz
TP2 T1 0utput to RF local oscillator 37.660-38.100MHz for CEPT
TP3 VCO-Coil VCO DC Voltage 2,5 Volt @ 27.175MHz
TP4 CT11 AM 10.695MHz
TP4 CT10 LSB 10.692MHz
