MNL-1909-QRG-100
© 2017 美超微股份有限公司(以下簡稱「本公司」)版權所有。未經本公司書面同意,嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有,所有提供資訊
於印刷之際視為但不保證正確。
快速参考指南中的图例仅供安装及操作說明使用,可能与实际产品外观不同。
欲知更多跳/接口/指示灯/内存条/主机板/中央处理器的安装相关信息,请参阅
Supermicro c7Z270-cG 使用手冊》第二章。
备注:
电源
过热及风扇
故障LED
1
网卡1LED
重启键
2
硬盘LED
电源LED
重启
电源
Vcc电压
接地
接地
X
X
Vcc电压
Vcc电压
Vcc电压
1516
X
X

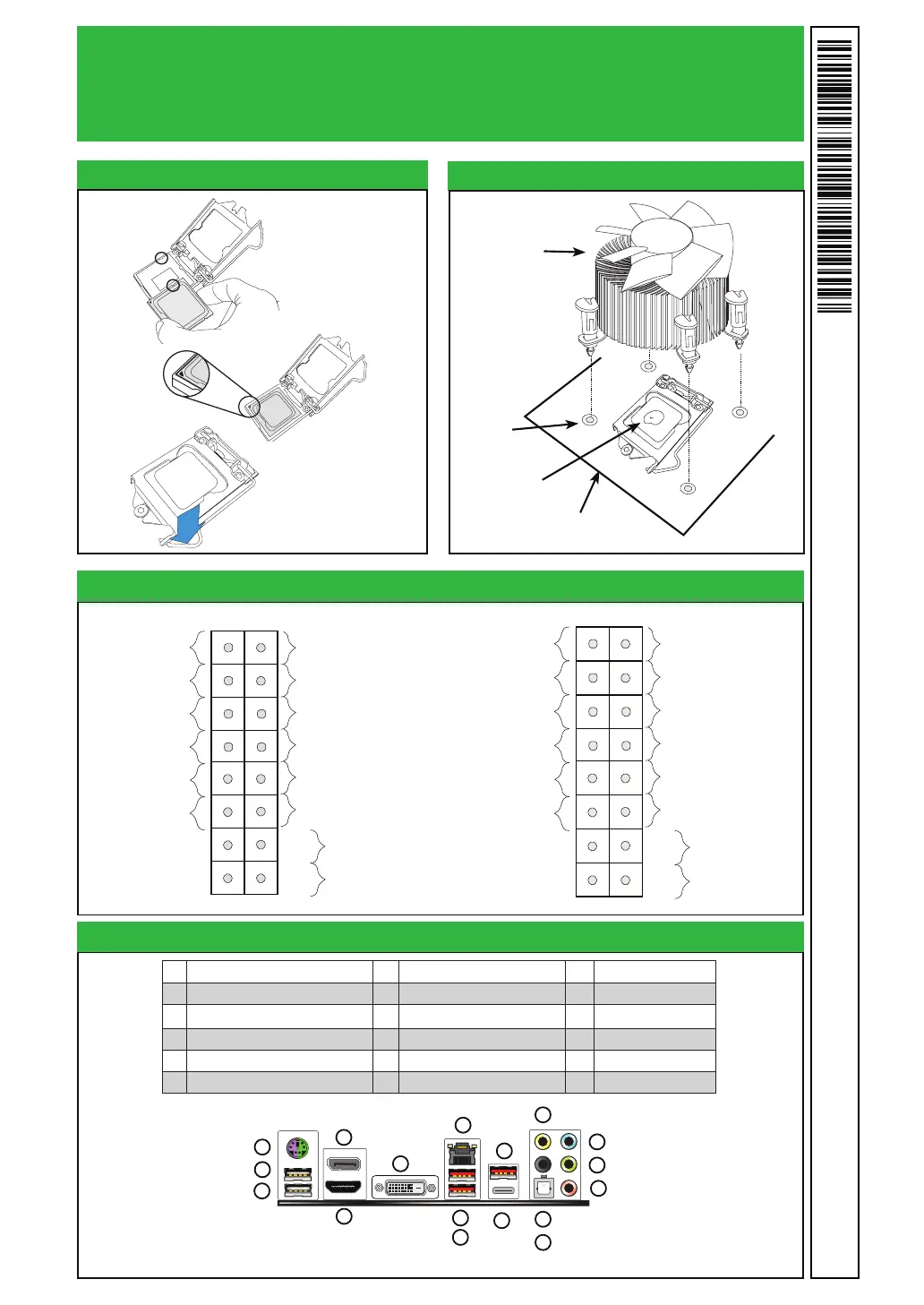

前面板控制配置(JF1
中央处理器安装方式
散热器安装方式
散热器
与风扇
主机板
安装孔
背板輸出/輸入接口
A.
PS/2 键盘(鼠标)接口
G.
Gb LAN1 网卡接口 M. 环绕立体声道输出
B. USB0 (2.0) 接口 H. USB8 (3.1) 接口 N.
S/PDIF 輸出
C. USB1 (2.0) 接口 I. USB9 (3.1) 接口 O.
音效輸入
D.
Display Port 输出接口
J. USB10 (3.1) 接口 P.
音效輸出
E. HDMI 接口 K. USB11 (3.1) 接口 (Type C) Q.
麦克风插孔
F.
DVI 数字视频接口
L.
中央/低音声道輸出
G
H
I
J
K
L
O
P
Q
A
B
C
D
E
F
M
N
C7Z270-CG
涂上散熱膏
Power Button
OH/Fan Fail LED
1
NIC1 LED
Reset Button
2
HDD LED
Power LED
Reset
PWR
Vcc
Ground
Ground
X
X
Vcc
Vcc
Vcc
1516
X
X
