1 Moteur EP/EPi6.0 de 12 VDC 90-30500 1
Moteur EP/EPi6.0 de 24 VDC 90-30501 1
Moteur EP/Epi9.0 de 12 VDC 90-30502 1
Moteur EP/Epi9.0 de 24 VDC 90-30503 1
2 Crémaillère de support du moteur 90-40500 1
3 Crémaillère de support d’engrenage 90-40501 1
4 Bague du tambour 90-14500 1
5 Tambour (3" tambour - 09332, 09334) 90-30517 1
6 Boîte de vitesses 90-30504 1
7 Cosse de raccordement 90-20500 1
8 1er arbre 90-20501 1
9 1er pignon 90-20502 1
10 Support 1er étage 90-30505 1
11 1ère et 2ème couronnes 90-30506 1
12 Support 2ème étage 90-30507 1
13 Support 3ème étage 90-30508 1
14 3ème couronne 90-30509 1
15 3ème rondelle 90-20503 1
Assemblage de l’enroulement libre 90-20504
16 Manchon de l’embrayage
17 Manette d’embrayage
18 Ressort comprimé
19 Bouton de l’embrayage
38 Goupille-ressort
Assemblage de frein 90-30510
20 Base de l’embrayage de frein
21 Came du frein
23 Disque de frein à cône
24 Ressort spiral
25 Carter du frein
27 Palier
35 Anneaux C (2 par assemblage)
Kit de visserie 90-14501
29 Boulon hexagonal (6 par kit)
30 Boulon hexagonal (3 par kit)
31 Boulon hexagonal
32 Boulon hexagonal
33 Boulon hexagonal
26 Palier 90-20513 1
36 Anneau C 90-14502 1
37 Joint hermétique (2 inclus) 90-20505 1
40 Câble métallique - 21/64 po. x 100 pds (non CE) 90-20506 1
41 Guide-câble 90-30511 1,
42 Visserie de montage 90-14503 1
43 Chape 90-20507 1
44 Assemblage de la commande à distance 90-33450-01 1
45 Courroie protège-mains 87-31120 1
46 Poulie coupée 90-20508 1
47 Culot de la commande à distance 90-25048-01 1
48 Boîte solénoïde supérieur 90-41144 1
49 Solénoïde 12V 90-14452 1
Solénoïde 24V 90-14454 1
50 Socle de solénoïde 0-24051 1
51 Boîte solénoïde inférieur 90-41145 1
53 Fil conducteur du moteur et ensemble barre omnibus 90-20511 1
55 Traverse 90-20509 1
56 Vis de traverse 90-14504 1
57 Rondelle du ressort 90-14505 1
∆ Visserie de montage 90-14503 1
∆ Non représente

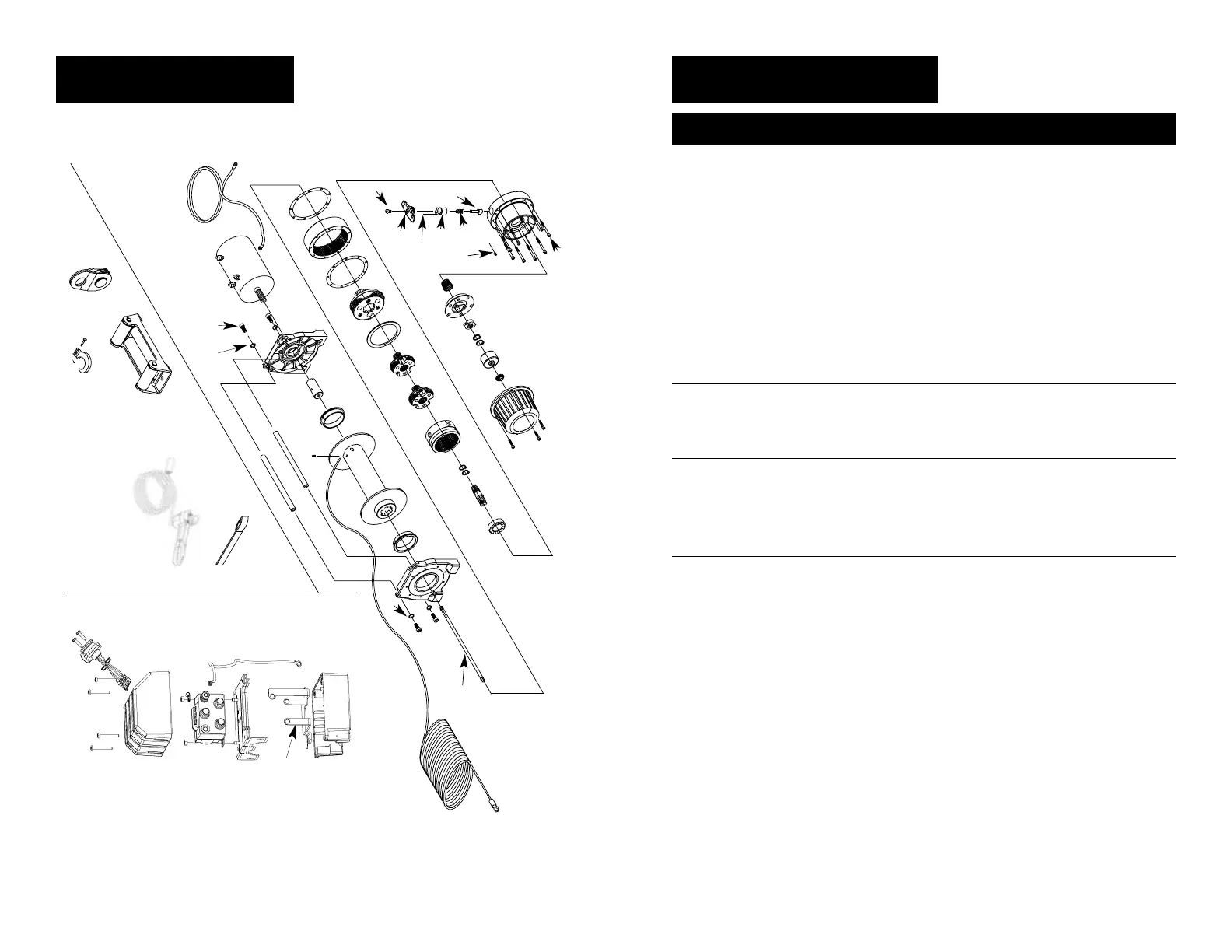

LISTE DE PIÈ CES
DU TREUIL
Numeró de Numeró
Référence Description de pièce Qté
ASSEMBLAGE DU
TREUIL EP
Figure 13
8
3
4
5
4
2
57
1
53
46
43
41
45
55
13
12
10
11
36
27
20
35
21
23
24
19
16
18
14
38
40
44
56
7
57
9
26
15
37
37
31
17
33
29
47
48
49
50
51
53
6
25
