LISTE DE PIÈ CES
DU TREUIL
ASSEMBLAGE DU

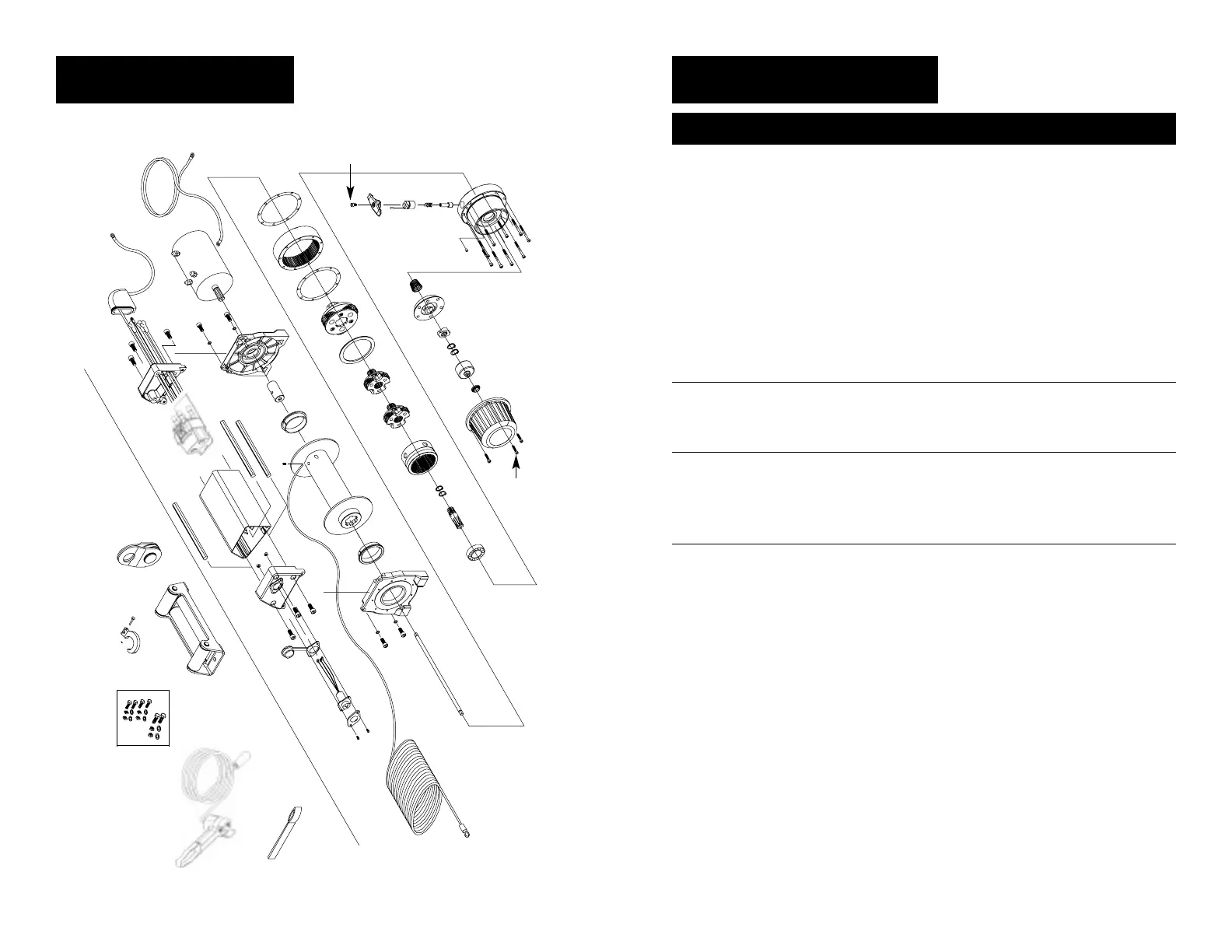

TREUIL EPi
1 Moteur EP/EPi6.0 de 12 VDC 90-30500 1
Moteur EP/EPi6.0 de 24 VDC 90-30501 1
Moteur EP/Epi9.0 de 12 VDC 90-30502 1
Moteur EP/Epi9.0 de 24 VDC 90-30503 1
2 Crémaillère de support du moteur 90-40500 1
3 Crémaillère de support d’engrenage 90-40501 1
4 Bague du tambour 90-14500 1
5 Tambour (3" tambour - 09332, 09334) 90-30517 1
6 Boîte de vitesses 90-30504 1
7 Cosse de raccordement 90-20500 1
8 1er arbre 90-20501 1
9 1er pignon 90-20502 1
10 Support 1er étage 90-30505 1
11 1ère et 2ème couronnes 90-30506 1
12 Support 2ème étage 90-30507 1
13 Support 3ème étage 90-30508 1
14 3ème couronne 90-30509 1
15 3ème rondelle 90-20503 1
Assemblage de l’enroulement libre 90-20504
16 Manchon de l’embrayage
17 Manette d’embrayage
18 Ressort comprimé
19 Bouton de l’embrayage
38 Goupille-ressort
Assemblage de frein 90-30510
20 Base de l’embrayage de frein
21 Came du frein
23 Disque de frein à cône
24 Ressort spiral
25 Carter du frein
27 Palier
35 Anneau C
Kit de visserie 90-14501
29 Boulon hexagonal
30 Boulon hexagonal
31 Boulon hexagonal
32 Boulon hexagonal
33 Boulon hexagonal
26 Palier 90-20513 1
36 Anneau C 90-14502 1
37 Joint hermétique (2 inclus) 90-20505 1
40 Câble métallique - 21/64 po. x 125 pds (non CE) 90-20515 1
41 Guide-câble 90-30511 1
42 Visserie de montage 90-14503 1
43 Chape 90-20507 1
44 Assemblage de la commande à distance 90-33450-01 1
45 Courroie protège-mains 87-31120 1
46 Poulie coupée 90-20508 1
47 Carter gauche de la boîte de commande 90-30512 1
48 Carter droit de la boîte de commande 90-30513 1
49 Boîte électrique 90-30516 1
50 Pince en caoutchouc 90-20510 1
51 Boulon hexagonal 90-14507 1
52 Boulon hexagonal 90-14507 1
53 Rondelle du ressort 90-14508 1
54 Solénoïde 12V 90-14453 1
Solénoïde 24V 90-14455 1
55 Jeu de fils électriques du moteur 90-20512 1
56 Culot de la commande à distance 90-25058 1
57 boulon 90-23032-22 1
58 Écrou 90-23149-06 1
59 Carter en caoutchouc 90-25046 1
31
Assemblage de
l’enroulement libre
Assemblage
de frein
55
11
10
46
50
12
14
37
1
55
36
9
26
15
13
37
27
17
38
21
24
18
16
19
23
35
20
48
49
3
4
5
32
4
7
2
53
52
54
47
51
29
6
33
57
40
42
43
53
52
8
51
59
41
56
58
25
Figure 14
30
31
45
44
Numeró de Numeró
Référence Description de pièce Qté
