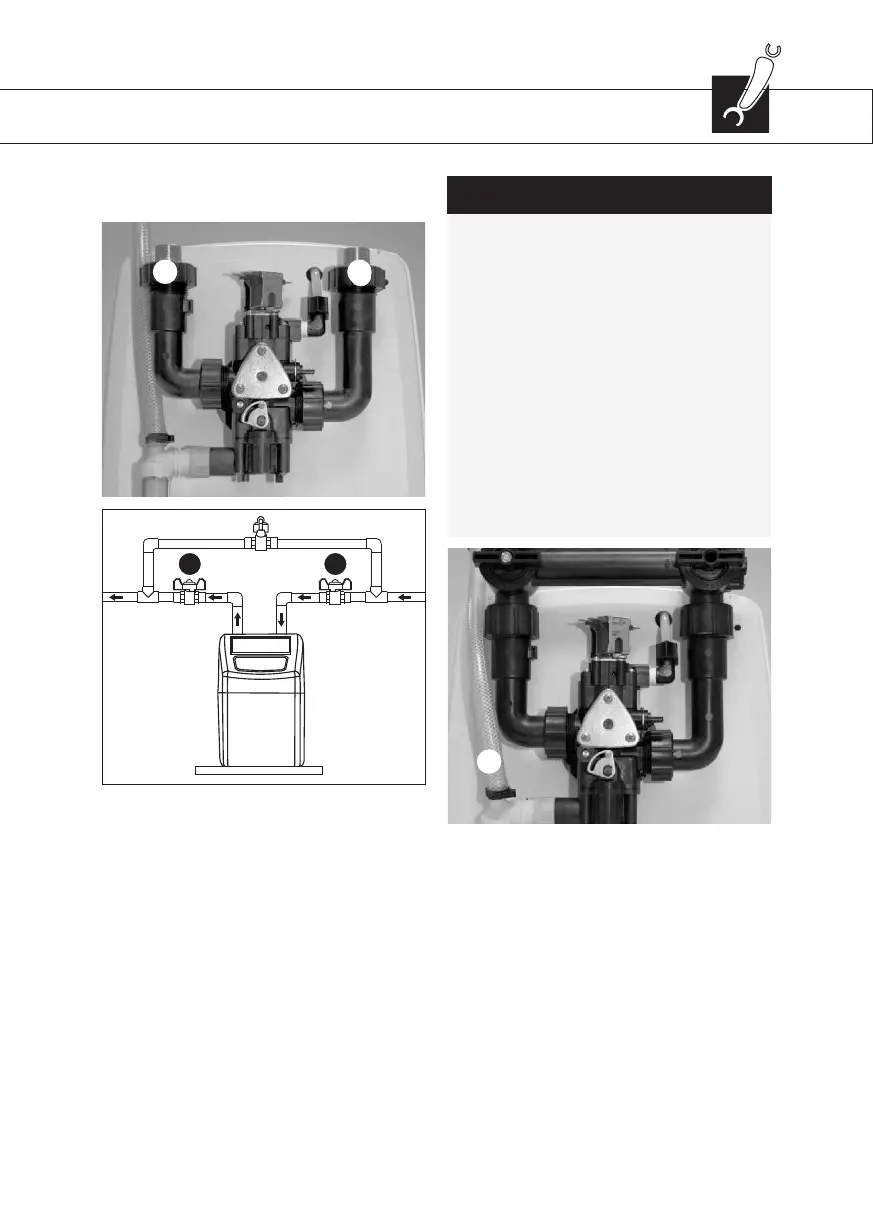

1. główny dopływ wody (woda nieuzdatniona).
2. wlot do urządzenia (woda nieuzdatniona).
3. wylot z urządzenia (woda uzdatniona).
4. złącze odprowadzające wodę
do mieszkania/aplikacji (woda uzdatniona).
KROK 1. Zainstalować trójzaworowy system obejścia.
KROK 2. Nakręcić przyłącza nakrętkami na złącza
kolankowe ur z ądzen ia (2 i 3); upewnić s i ę,
że zainstalowano uszczelki. Mocno, ręcznie dokręcić
nakrętki
KROK 3. Połączyć trójzaworowy system obejścia
z króćcami na wlocie (2) i wylocie (3) złącz kolankowych.
KROK 4. Połączyć główny dopływ wody z wlotem
trójzaworowego systemu obejścia (1).
KROK 5. Połączyć złącze odprowadzające wodę
do mieszkania/urządzenia z wylotem trójzaworowego
systemu obejścia (4).
- Zalecamy stosowanie połączenia z instalacją kanalizacyjną
(spustową) przy pomocy syfonu.
- Aby zapobiec tzw. „cofkom” z systemu odprowadzającego
wodę do urządzenia, upewnić się, że zawsze ma miejsce
szczelina powietrzna pomiędzy końcem węża spustowego
a samym systemem odprowadzającym; bazując
na doświadczeniu, szczelina powietrzna powinna mieć
wymiar równy co najmniej dwukrotności średnicy węża
spustowego.
- Zawsze stosować oddzielne węże spustowe dla zaworu
sterującego (odprowadzenie wody płuczącej)
oraz dla przelewu w obudowie urządzenia.
- Rozmieścić węże spustowe w taki sposób, aby zminima-
lizować straty ciśnienia; unikać załamań i niepotrzebnych
wzniesień.
- Upewnij się, że system odprowadzania jest odpowiedni
do przepływu wody w trakcie regeneracji urządzenia.
SPUST
TRÓJZAWOROWY SYSTEM OBEJŚCIA
(nie załączony).
2
3
1
4
INSTALACJA
1
KROK 1. Podłączyć 13 mm wąż do cewki cylindrycznej
spustu w zaworze sterującym (1); zabezpieczyć zaciskiem.
KROK 2. Poprowadzić wąż spustowy do systemu
spustowego i podłączyć go do orurowania stałego
zachowując odpowiednią szczelinę powietrzną. Ten wąż
spustowy działa pod ciśnieniem, dlatego można
go instalować powyżej zmiękczacza wody.
Krok 3. Podłączyć 13 mm wąż do kolanka przelewu,
zlokalizowanego z tyłu urządzenia; połączenie zabez-
pieczyć zaciskiem.
Krok 4. Poprowadzić wąż spustowy do systemu
spustowego i podłączyć go do orurowania stałego
zachowując odpowiednią szczelinę powietrzną. Ten wąż
spustowy NIE działa pod ciśnieniem, dlatego NIE można
go instalować powyżej zmiękczacza wody.
