ОБСЛУЖИВАНИЕ

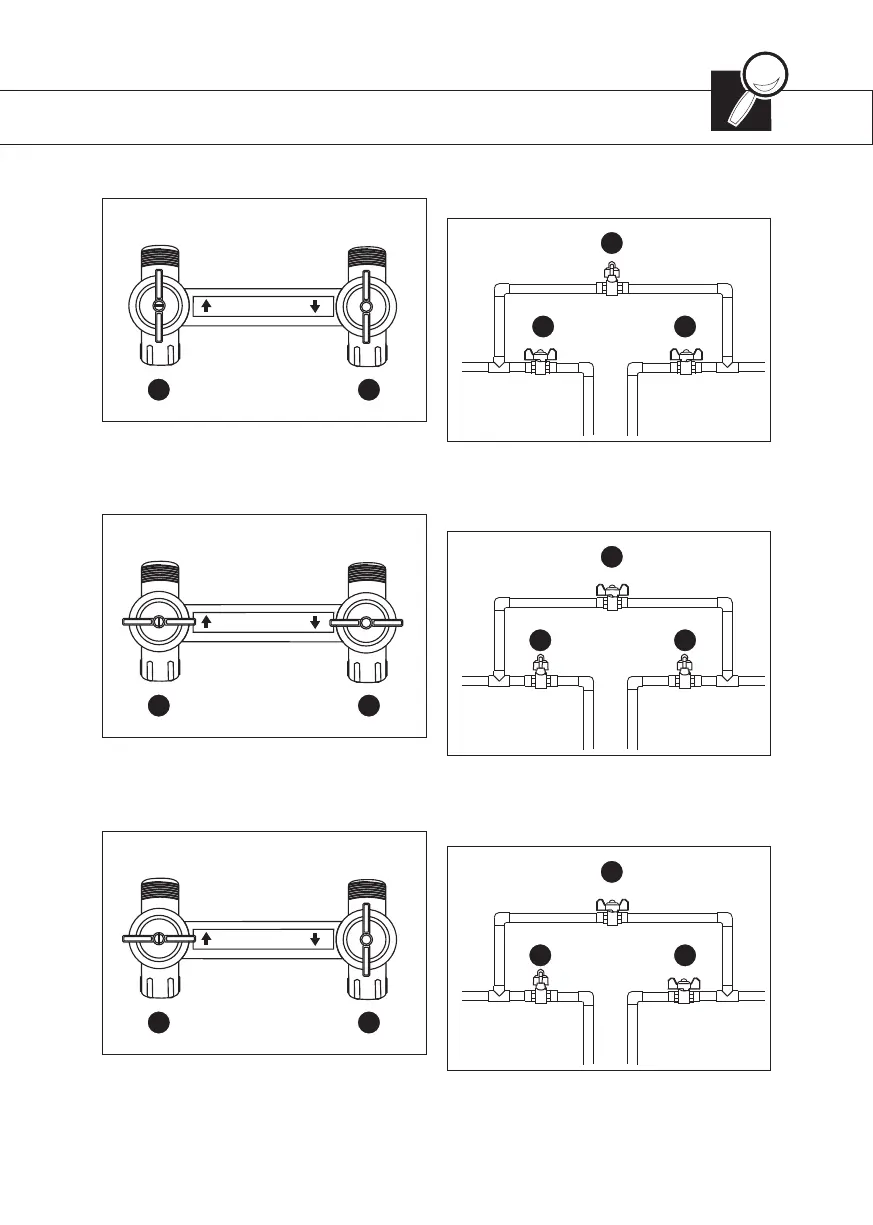

РАБОЧЕЕ ПОЛОЖЕНИЕ [1]
1. впускной клапан к установке ОТКРЫТ.
2. выпускной клапан от установки ОТКРЫТ.
ПОЛОЖЕНИЕ ОБВОДА [2]
1. впускной клапан к установке ЗАКРЫТ.
2. выпускной клапан от установки ЗАКРЫТ.
ПОЛОЖЕНИЕ ОБСЛУЖИВАНИЯ [3]
1. впускной клапан к установке ОТКРЫТ.
2. выпускной клапан от установки ЗАКРЫТ.
С БАЙПАСНЫМ КЛАПАНОМ (дополнительно).
ПРИ ИСПОЛЬЗОВАНИИ 3-КЛАПАННОЙ БАЙПАСНОЙ
СИСТЕМЫ (не входит в комплект поставки).
РАБОЧЕЕ ПОЛОЖЕНИЕ [1]
1. байпасный клапан ЗАКРЫТ.
2. впускной клапан к установке ОТКРЫТ.
3. выпускной клапан от установки ОТКРЫТ.
1
2
INOUT
[2]
1
2
INOUT
[1]
1
2
INOUT
[3]
[1]
1
2
3
[2]
1
2
3
ПОЛОЖЕНИЕ ОБВОДА [2]
1. байпасный клапан ОТКРЫТ.
2. впускной клапан к установке ЗАКРЫТ.
3. выпускной клапан от установки ЗАКРЫТ.
[3]
1
2
3
ПОЛОЖЕНИЕ ОБСЛУЖИВАНИЯ [3]
1. байпасный клапан ОТКРЫТ.
2. впускной клапан к установке ОТКРЫТ.
3. выпускной клапан от установки ЗАКРЫТ.
