Svan SVI639 - Page 7

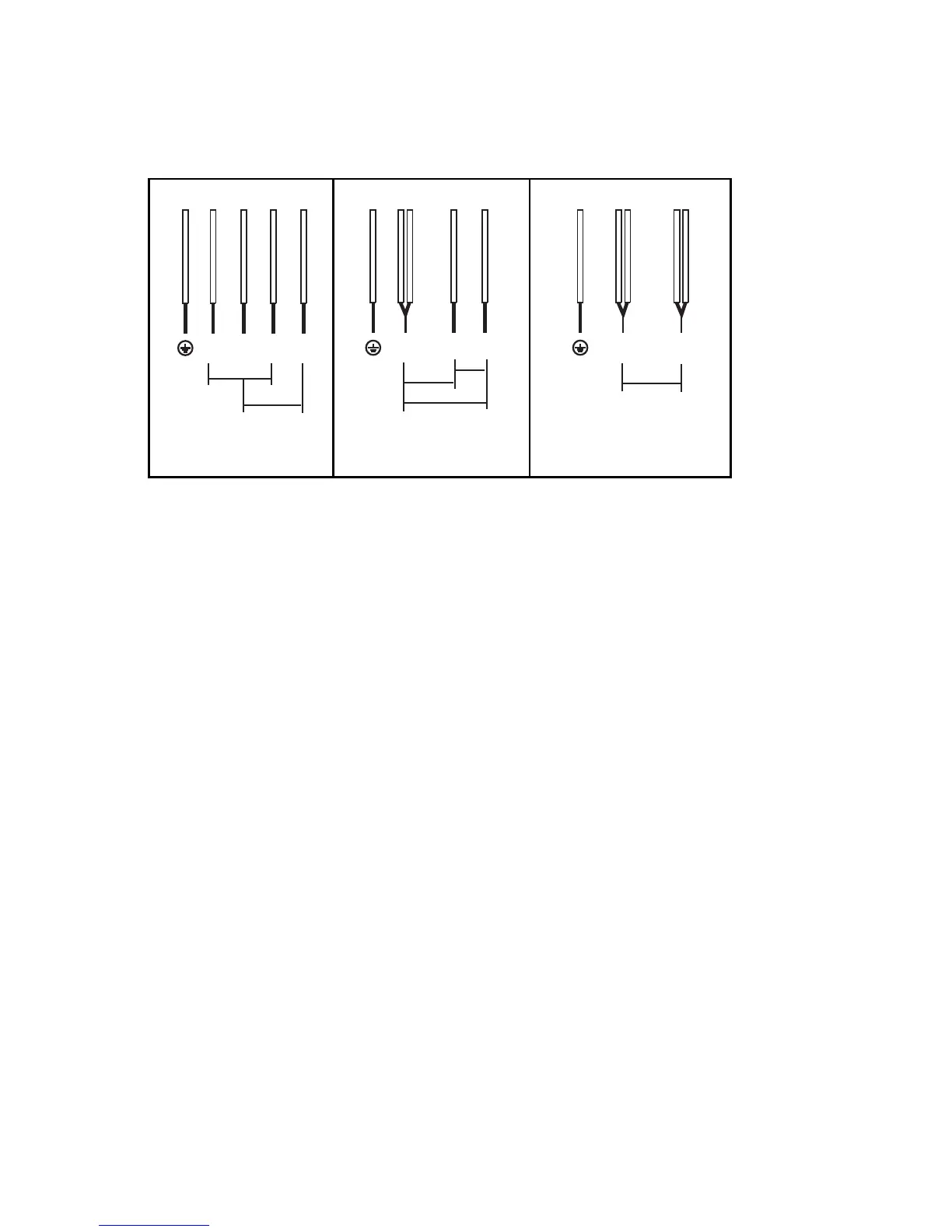

Conexión de la línea de alimentación
El enchufe será conectado según el estándar pertinente o conectado a un
diferencial de una asta. El método de la conexión se muestra en la Figura
(5) :
N2 N1 L2 L1
220-240V
220-240V
N L2 L1
400V
220-240V
220-240V
PE
N L
220-240V
PE
PE
220-240V 2+2N~
220-240V~
400V~ 2-N
Conecte a la fuente principal de alimentación.
Conecte a la fuente principal de alimentación. Conecte a la fuente principal de alimentación.
Figura (5)
6
Verde-amarillo
azul
gris
marón
negro
Verde-amarillo
azul
gris
marón
negro
Verde-amarillo
azul
gris
marón
negro
Si el cable es dañado o necesita reemplazarse, la operación debe ser llevada a
cabo por el té cnico de servicio de post venta con las herramientas indicadas para
evitar cualquier accidente.
Si el aparato está conectado directamente a la red de un cortacircuitos Omni-
Polar debe ser instalado con una apertura mínima de 3 mm entre contactos.
El instalador debe asegurar que se ha hecho correctamente la conexión eléctrica y
que es conforme a las normas de seguridad. El cable no debe ser doblado ni debe
ser comprimido. El cable debe ser verificado regularmente y debe ser reemplazado
sólo por té cnicos autorizados.
