painel traseiro
* NOTA: As tomadas do painel traseiro de 1/4" {P, R, V e W} são saídas TRS (Tip/Ring/Sleeve - Ponta/Anel/Manga) balanceadas:
Tip/Ponta=positivo (+)
Ring/anel=negativo (–)
Sleeve/Manga=terra.
Enquanto cabos de guitarra "mono" de proteção padrão TS (Tip/Sleeve - Ponta/Manga) podem ser certamente usados, o uso de cabos estére-
os TRS podem melhorar a relação sinal-ruído e/ou reduzir zumbido, especialmente quando conexões mais longas são requisitadas.
P. PREAMP OUTPUT *Esta saída de volume pós-master é
adequada para conexão à entrada de um amplificador de
potência auxiliar, como o SWR amplite™.

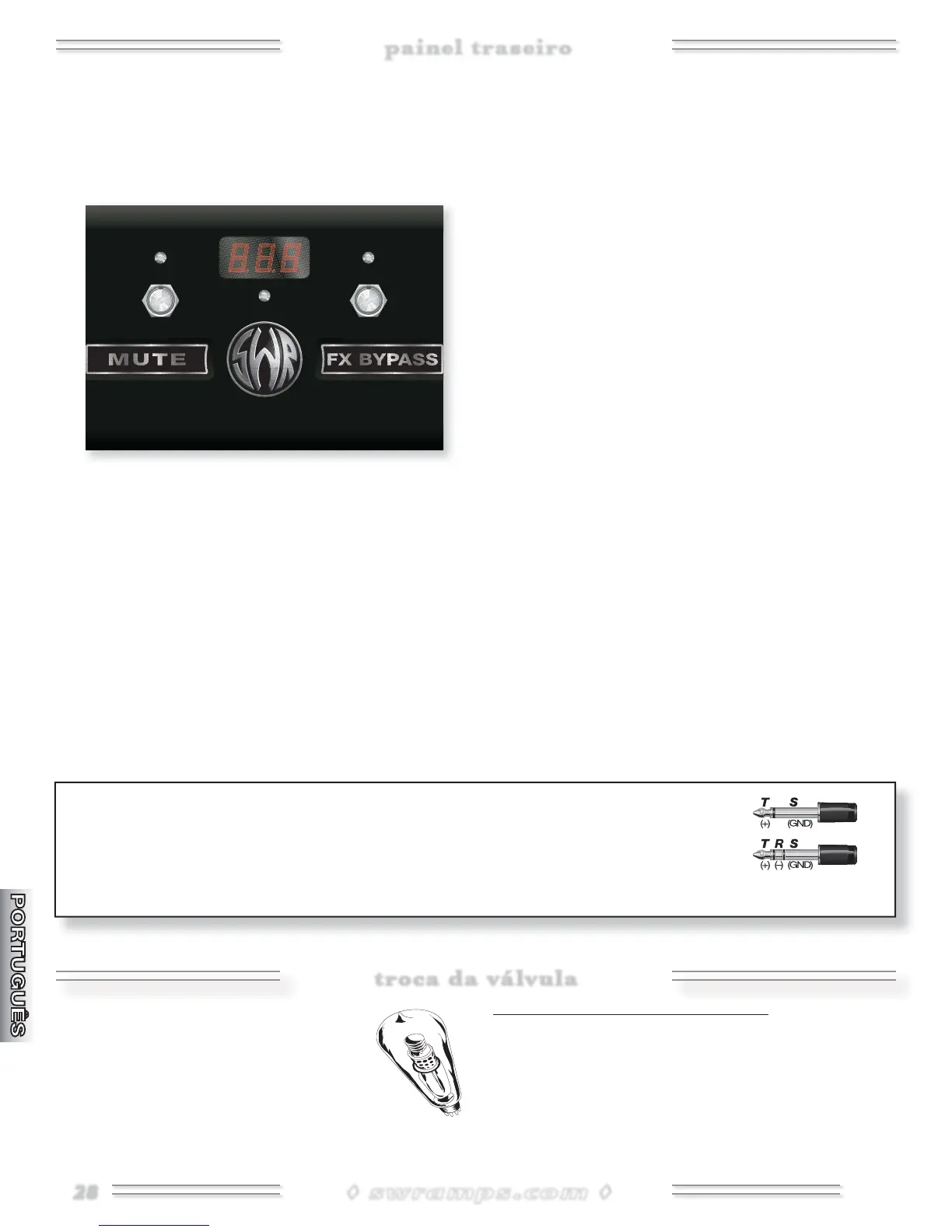

Q. FOOTSWITCHPlugue seu pedal (opcional) aqui usando
o cabo fornecido para permitir operação a distância das
características Mute, FX Bypass e Tuner.
• MUTE—Pressione para ligar ou desligar o circuito Mute.
• FX BYPASS—Pressione para ligar ou desligar o circuito de
efeitos de loop.
• TUNER e MUTE—Pressione e segure MUTE por um segundo
para ativar o Tuner embutido. Toque uma única corda e
a nota aparecerá no display do pedal. O LED vermelho
(esquerdo) indica que a nota é plana, o LED azul (direito)
indica que a nota é afiada, e o LED verde (centro) indica que
a nota está afinada.
NOTA: O pedal do headlite contém um afinador de
instrumento integrado que somente opera quando plugado
da tomada do pedal. Não é um afinador independente e
não tem a finalidade de conexão com um sinal de baixo ou
de áudio.
R. DI* Saída de linha de nível apropriado para conexão
de estúdio e consoles de mixagem tipo “front-of-house”
(ao vivo). Estas tomadas eletrônicas verdadeiramente
balanceadas XLR e tomadas TRS de /" são linha de nível
para otimizar a relação sinal-barulho. Para evitar clipagem
(especialmente com a saída XLR) certifique-se de configurar
o nível de entrada do console para "LINE LEVEL" ou reduza o
nível de saída usando o controle Level {U}.
S. GROUND / LIFTSelecione LIFT para desconectar a
conexão aterrada ( pino) da tomada DI XLR {R} para reduzir
o ruído causado por interferência na rede. Normalmente,
deixe este interruptor na posição GROUND (out/fora).
T. PRE / POSTSelecione PRE para fornecer as saídas DI {R}
com um sinal imediatamente após a primeira fase da válvula
para obter um melhor som DI (caixa direta). Selecione POST
para incluir todos os circuitos do pré-amplificador (tom,
compressão e efeitos).
U. LEVELAdjusta o nível de saída das tomadas DI {R} para
acomodar a variedade de conexões de equipamento de
som e sensibilidades de entrada.
V. EFFECTS LOOP*Conecte Send à sua entrada de efeitos e
Return para a saída. NOTA: Qualquer dispositivo de efeito
com um controle "MOLHADO/SECO" deve ser configurado
inteiramente para a posição WET para evitar problemas de
fase. Efeitos "INPUT LEVEL" devem ser configurados o mais
próximo possível ao dB.
A saída Send inclui molde de tom embutido. O nível Send
é a princípio controlado pelo Gain {F}. O sinal de efeitos
"WET" de Return são combinados com o sinal "DRY" do
pré-amplificador na quantidade selecionada pelo botão
Effects Blend {J}.
W. DIRECT OUTPUT*Saída de linha que pode ser usada para
conectar um afinador de instrumento padrão ou como um
line out auxiliar. Use o interruptor Mute {C} para desativar o
alto-falante e a saída DI enquanto estiver afinando.
Uma válvula de duplo tríodo 12AX7 está no
centro do seu pré-amplificador headlite.
Normalmente, uma válvula 12AX7 dura vários
anos, mas com uso contínuo e vibração de
transporte frequente, é possível que a válvula
dure menos que um ano.
Quando trocar a válvula do pré'amplificador: Às vezes, a válvula
se torna barulhenta ou "microfônica" à medida que se desgasta
(soa como harmonia de vidro em algumas notas), mas também
pode parar de funcionar de repente. Se seu amplificador parar de
funcionar e outras causas possíveis já tenham sido descartadas
(quebras, fios, etc.), deixe que a assistência técnica autorizada faã
uma inspeção na sua válvula em falha.
troca da válvula
