especificações
especificações
TIPO: PR 913
NÚMERO DAS PARTES: 4415000000 (120V, 60Hz) 4415001000 (110V, 60Hz) TW
4415003000 (240V, 50Hz) AUS 4415004000 (230V, 50Hz) UK
4415005000 (220V, 50Hz) ARG 4415006000 (230V, 50Hz) EUR
4415007000 (100V, 50Hz) JPN 4415009000 (220V, 60Hz) ROK
REQUISITOS DE POTÊNCIA: 950W
AMPLIFICADOR DE POTÊNCIA IMPEDÂNCIA MÍNIMA: 4Ω
SAÍDA DE POTÊNCIA: 400W RMS em 4Ω 300W RMS em 4Ω para 100V modelos japoneses somente
PRÉ-AMPLIFICADOR IMPEDÂNCIA DE ENTRADA: 4.7MΩ
SENSIBILIDADE A TODA FORÇA: 15mV
CONTROLES DE TOM BAIXO: ±15dB @ configuração de botão de freqüência
MÉDIO: ±15dB @ configuração de botão de freqüência
AGUDO: ±15dB @ configuração de botão de freqüência
LOOP DE EFEITOS IMPEDÂNCIA DE ENVIO: 220Ω
IMPEDÂNCIA DE RETORNO: 10kΩ
SAÍDAS DA INTERFACE DIRETA IMPEDÂNCIA: 220Ω
PEDAL (OPCIONAL): Dois botões (P/N 0077794000)
DIMENSÕES ALTURA: 4.6 cm
LARGURA: 21.6 cm
PROFUNDIDADE: 24.8 cm
PESO: 1.70 kg
Especificações do produto estão sujeitas a mudanças sem aviso prévio.
• NÃO conecte uma carga de alto-falante com o
total de impedância abaixo do nível mínimo do
seu amplificador para prevenir danos ao seu
equipamento.
• NÃO conecte o(s) alto-falante(s) com uma capacidade
de potência total de suporte que seja menor que a
potência de nível de saída do seu amplificador para
prevenir danos ao seu equipamento.
• SEMPRE desligue seu equipamento antes de conectar
ou desconectar os alto-falantes.
• SOMENTE use cabos de alto-falante desprotegidos
de medida 18 ou mais pesado (de 16 ou 14) para
conexões de alto-falante. Cabos de instrumentos
protegidos NÃO funcionarão e poderão danificar seu
equipamento.
• SOMENTE conecte um amplificador a cada carga de
alto-falante. Dois amplificadores conectados a uma
mesma carga NÃO funcionarão e podem danificar
seu equipamento.
A ilustração do alto-falante (esquerda) mostra totais de
carga de impedância para várias combinações de alto-
falantes (=ohms). A carga de impedância ideal do
alto-falantes é igual ao nível mínimo de impedância
do seu amplificador. Note que usar alto-falantes de
impedâncias desiguais resultará em uma distribuição
desigual de potência com a maior parte da potência
indo para os alto-falantes de impedância mais
baixa.
Operar abaixo do nível de impedância mínimo
do amplificador pode sobreaquecer o seu
amplificador e causar danos a ele. Operar acima
do nível de impedância mínimo do amplificador,
desde que seguro, reduz a potência máxima de
saída do amplificador.
Para uma discussão mais detalhada sobre dicas de
instalação para amplificadores e alto-falantes (incluindo
uma olhada em assuntos relacionados a níveis de
impeância e potência), visite a àrea de Suporte do website
da SWR em www.swramps.com.

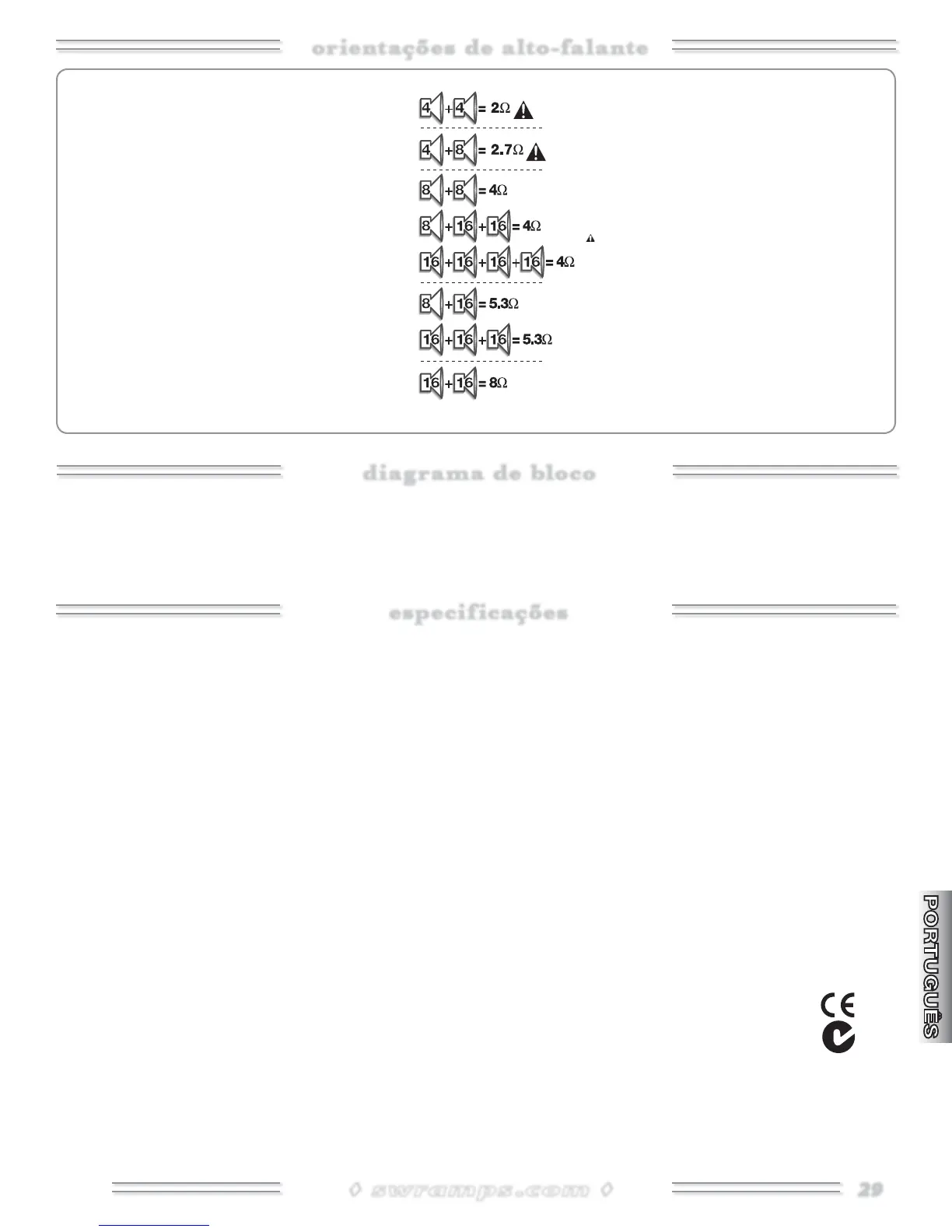

orientações de alto-falante
orientações de alto-falante
Vá a página 35 para ver o diagrama de bloco do circuito do headlite.
