Specifiche
TIPO: PR 759
NUMERO PARTI: 4420100010 (120V, 60Hz) 4420101010 (110V, 60Hz) TW
4420103010 (240V, 50Hz) AUS 4420104010 (230V, 50Hz) UK
4420105010 (220V, 50Hz) ARG 4420106010 (230V, 50Hz) EUR
4420107010 (100V, 50Hz) JPN 4420109010 (220V, 60Hz) ROK
REQUISITI ENERGETICI: 1440W
AMPLIFICATORE DI POTENZA IMPEDENZA MINIMA: 2Ω
POTENZA IN USCITA: 650W RMS su 2Ω @ < 0.1% THD, 1kHz
PRE AMP IMPEDENZA D'INGRESSO:
Passive: 1MΩ Active: 130kΩ
SENSIBILITÀ @ MASSIMA POTENZA: 15mV
CONTROLLI DI TONO BASS: ±15dB @ 70Hz
MID: ±15dB @ impostazione manopola Frequency
TREBLE: ±15dB @ > 2kHz
EFFECT LOOP SEND - IMPEDENZA: 220Ω
RETURN - IMPEDENZA: 10kΩ
USCITA DI LINEA TUBE DI IMPEDENZA: 600Ω
ALTOPARLANTI WOOFER: 2 x Eminence da 10'', 8Ω (P/N 0074455000)
TROMBA: 1 x Foster®, 8Ω (P/N 0048847000)
DIMENSIONI ALTEZZA: 58.42 cm (23 in)
LARGHEZZA: 57.15 cm (22.5 in)
PROFONDITÀ: 42.55 cm (16.75 in)
PESO: 43 kg (95 lb)
Le specifiche possono essere soggette a variazioni senza alcun preavviso.
• Per prevenire eventuali danni alle apparecchiature,
NON collegare diffusori con un carico d’impedenza
totale inferiore al valore d’impedenza minimo
dell'amplificatore.
• Per prevenire eventuali danni alle apparecchiature,
NON collegare uno o più diffusori con una capacità
di potenza applicabile inferiore alla potenza in
uscita dell'amplificatore.
• Prima di collegare o scollegare i diffusori, disattiva
SEMPRE il sistema (OFF).
• Per effettuare i collegamenti, utilizzare UNICAMENTE
cavi non schermati per diffusori, con sezione da 0.8
mm
2
o superiore (1.3 o 2 mm
2
). I cavi schermati
per strumenti NON sono adeguati e possono
danneggiare le apparecchiature.
• Collegare ESCLUSIVAMENTE un amplificatore per
ciascun diffusore. L’impiego di due amplificatori
collegati ad un diffusore può danneggiare le
apparecchiature.
Per determinare se una particolare combinazione di diffusori
risulti appropriata all'amplificatore, affidati ai valori di
impedenza e di potenza riportati nelle rispettive specifiche.
NOTA: Tutti i cabinet per basso SWR®, come molti altri
modelli, vengono collegati in parallelo (e non in serie) quando
si collegano diverse unità “a catena” (collegamento “daisy
chain”). Quindi, queste Indicazioni sull’Impedenza sono valide
solo per gli altoparlanti con connessioni in parallelo.

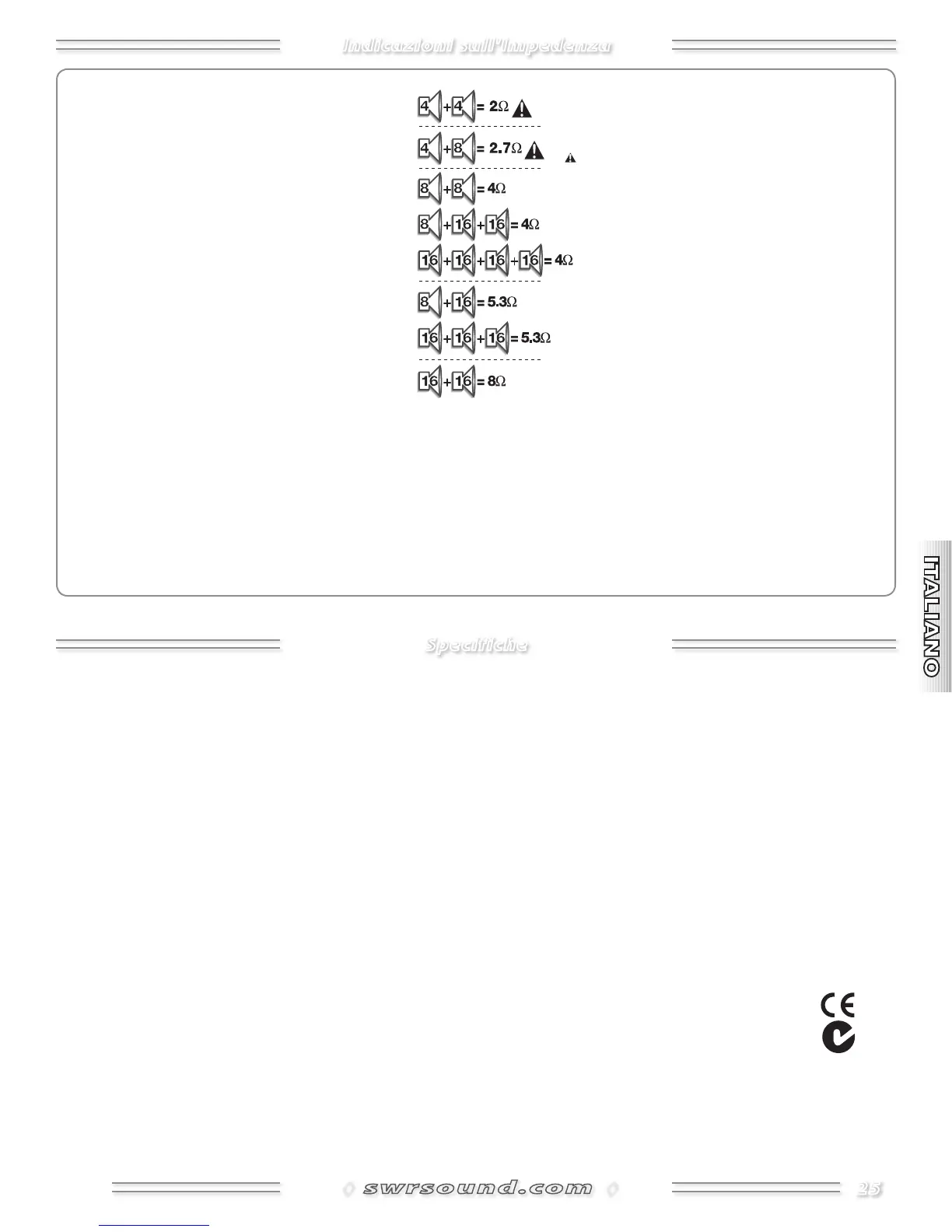

L'illustrazione mostra il calcolo del carico d'impedenza
totale per varie combinazioni di diffusori (=ohms).
Idealmente, il carico d'impedenza totale dovrebbe
equivalere all'impedenza minima dell'amplificatore.
Operando con un’impedenza inferiore a quella
minima si rischia di surriscaldare l'amplificatore
e causare dei danni, mentre con un'impedenza
superiore, pur consentendo di operare in sicurezza,
si genera una riduzione della massima potenza in
uscita dell'amplificatore.
Occorre considerare che è possibile ottenere lo
stesso carico di impedenza totale combinando
diversi diffusori con impedenze differenti (come
mostrato nella figura). Se i diffusori che compongono
un sistema possiedono la stessa impedenza,
ognuno riceverà dall’amplificatore la stessa quantità
di potenza. Tuttavia, se le impedenze sono diverse,
il livello dei diffusori con l’impedenza più bassa risulterà
più elevato. Ad esempio, collegando un diffusore da 8
e uno da 16 all’uscita di un amplificatore da 30 watt,
il diffusore da 8 riceverà circa 20 watt di potenza (e risulterà
possedere un livello di volume pari a circa il doppio dell’unità
a 16). Per questo motivo, durante il posizionamento dei diffusori
e nel calcolarne le capacità di potenza applicabile, occorre tenere
conto di questi fattori.
Per un approfondimento sugli aspetti riguardanti la configurazione
di amplificatori e diffusori (inclusi gli argomenti quali l’impedenza
e il calcolo delle potenze), visita la sezione Support del sito web
SWR (www.swrsound.com).
Indicazioni sull'Impedenza
